Маслоохладитель AH0608ТL (60 л/мин)
- Обзор
- Характеристики
- Отзывы0
Маслоохладитель AH0608TL – это компактный и эффективный теплообменник типа «воздух-масло», предназначенный для поддержания оптимальной температуры рабочей жидкости в гидравлических и смазочных системах. Модель с производительностью 60 л/мин и рабочим давлением до 35 бар эффективно отводит лишнее тепло, защищая оборудование от перегрева. Алюминиевый радиатор с пластинчато-ребристой структурой и малошумный осевой вентилятор обеспечивают высокую эффективность охлаждения. Доступны исполнения с различным напряжением питания (12В, 24В DC; 110В, 220В, 380В AC), что позволяет использовать агрегат как на мобильной (тракторы, погрузчики, КМУ), так и на стационарной технике (прессы, станки, маслостанции). Присоединительная резьба – G3/4".
Конструкция и принцип работы
Конструкция теплообменника типа "воздух-масло" состоит из двух основных частей: алюминиевого пластинчато-ребристого радиатора и двух осевых вентиляторов .
- Циркуляция масла: Горячее масло из сливной линии гидросистемы поступает через входной патрубок в радиатор. Проходя по внутренним каналам, оно отдает тепло стенкам алюминиевых пластин.
- Обдув: Два электрических вентилятора, установлены на радиаторе, создают мощный поток воздуха, который обдувает внешние ребра охлаждения, эффективно снимая тепловую энергию и рассеивая ее в атмосферу.
- Результат: Охлажденное масло возвращается в бак или систему, поддерживая стабильную вязкость и работоспособность всех компонентов.
Технические параметры модели AH0608TL
(Выбирается при заказе)
| Параметр | Значение |
| Модель | AH0608TL |
| Тип охлаждения | Воздушное |
| Материал радиатора | Алюминиевый сплав (пластинчато-ребристый) |
| Производительность (расход масла) | 60 л/мин |
| Макс. рабочее давление (масляный контур) | 35 бар (3,5 МПа) |
| Присоединительная резьба | G 3/4" (BSP) |
Исполнения по напряжению питания и мощности вентилятора
| Модель | Вольтаж | Потребляемая мощность, Вт |
Скорость вращения, об/мин |
Уровень шума, дБ |
Масса , кг |
| DC 12 | 18 | 2500 | 50 |
||
| АН | DC 24 | 18 | 2500 | 50 |
|
| 0608ТL | АС 110(50/60 Гц) | 38 | 2620 |
50 |
6.2 |
| АС 220(50/60 Гц) | 38 | 2620 | 50 |
||
| АС 380(50 Гц) | 38 | 2620 | 50 |

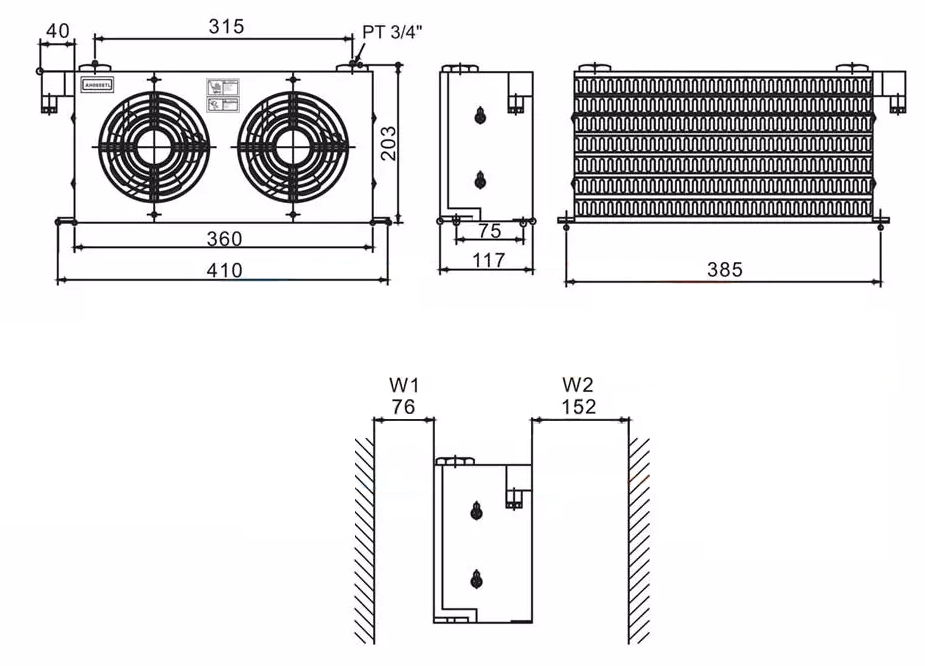

Габаритные и присоединительные размеры AH0608TL
| Присоединение | резьбовое |
| Тип: | маслоохладитель / теплообменник |
| Давление макс bar | 35 |
| материал | алюминий |
| Рабочая жидкость | минеральное масло |
| Максимальный расход, л/мин | 60 |
| Напряжения питания | DC12, DC 24, AC110, AC 220, AC 380 |
| Вес | 6.2 кг |
