Гидравлическая система — это сложный механизм, где каждый компонент работает в тесной взаимосвязи. Но есть один «невидимый герой», без которого даже самый мощный насос и надёжные гидроцилиндры не смогут работать долго и эффективно. Это маслоохладитель (теплообменник).
В этой статье мы разберём, что такое маслоохладитель, зачем он нужен, каких видов бывает, как устроен, как правильно выбрать и какие неисправности случаются чаще всего.
Что такое маслоохладитель и зачем он нужен
Маслоохладитель (теплообменник) — это устройство для охлаждения рабочей жидкости в гидравлической системе. Его задача — отводить избыточное тепло от масла и поддерживать оптимальную температуру в гидросистеме.
Почему перегрев масла опасен?
В процессе работы гидравлической системы масло неизбежно нагревается. Это происходит из-за:
- потерь энергии в насосах и гидромоторах;
- дросселирования потока в распределителях и клапанах;
- трения в гидроцилиндрах;
- работы предохранительных клапанов.
Последствия перегрева:
- Снижение вязкости масла — ухудшается смазка, возрастает износ.
- Ускоренный износ уплотнений — резиновые элементы теряют эластичность и начинают пропускать масло.
- Потеря производительности гидроаппаратуры.
- Образование лаковых отложений в гидроаппаратуре.
- Преждевременный выход техники из строя.
Допустимая температура масла обычно ограничивается величиной +55°C. При превышении этого порога требуется искусственное охлаждение.
При небольших тепловыделениях нормальный тепловой режим может быть обеспечен за счёт достаточной вместимости гидробака. Однако с ростом дроссельных потерь мощности требуемая вместимость бака резко возрастает. Например, при потерях мощности 2 кВт необходим бак не менее 400 литров. Поэтому при средних и высоких нагрузках становится целесообразным использование маслоохладителей.
Принцип работы маслоохладителя
Принцип работы любого маслоохладителя основан на теплообмене: горячее масло отдаёт свою тепловую энергию более холодной среде (воздуху или воде) через поверхность теплообмена.
Масло (или другая рабочая жидкость), проходя через теплообменник, отдаёт тепловую энергию и поступает в систему охлаждённой до нужной температуры.
Куда устанавливают маслоохладитель
Маслоохладитель чаще всего размещают:
- на сливной линии перепускного клапана;
- на обратном трубопроводе гидравлической системы.
Это позволяет охлаждать перегретое масло перед его возвратом в бак.
Классификация маслоохладителей
По принципу работы маслоохладители делятся на два основных типа: воздушные и водяные.

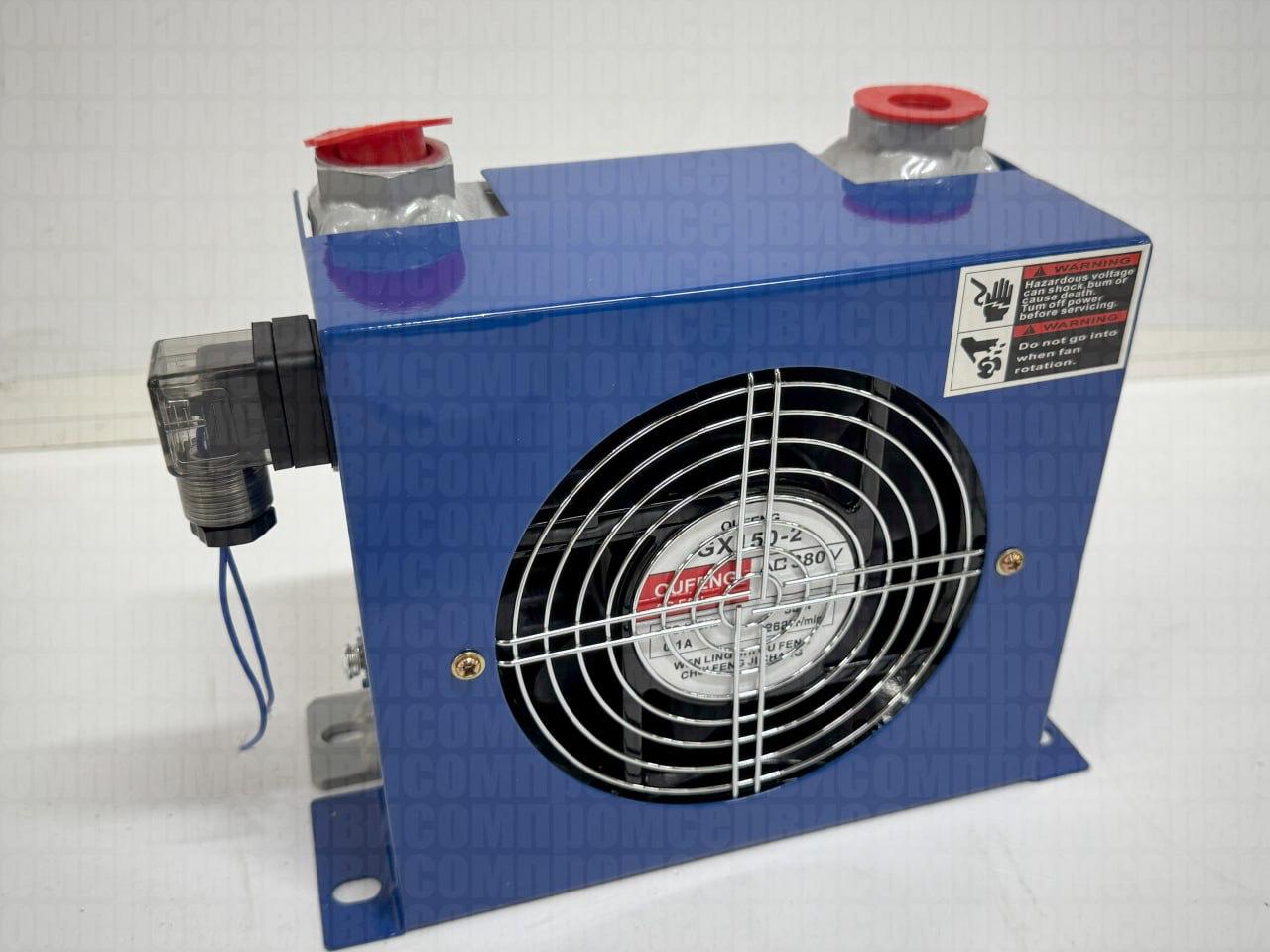

1. Воздушные маслоохладители (воздушно-масляные)
Принцип работы: охлаждение рабочей жидкости происходит потоком набегающего холодного воздуха. Поток воздуха создаётся встроенным вентилятором.
Где применяются: наиболее распространены в мобильной технике — экскаваторах, погрузчиках, автокранах, а также в станочной гидравлике.
Преимущества:
- Не требуется внешний источник охлаждающей жидкости (вода)
- Простота монтажа и обслуживания
- Компактность
- Подходят для передвижной техники
Недостатки:
- Эффективность зависит от температуры окружающего воздуха
- Требуют обдува (вентилятор потребляет электроэнергию)
- Могут быть шумными
Особенности конструкции:
- Радиатор (сердцевина) с рёбрами для увеличения площади теплообмена
- Вентилятор (осевой) на 12 В до 380 В
2. Водяные маслоохладители (водо-масляные)
Принцип работы: охлаждение рабочей жидкости происходит потоком охлаждающей жидкости (воды, антифриза, этиленгликоля). Поверхность теплообмена сформирована из труб, заключённых в кожух.
Где применяются: стационарные установки, теплоэнергетика, крупные промышленные объекты, гидростанции.
Преимущества:
- Высокая эффективность охлаждения
- Не зависят от температуры окружающего воздуха
- Меньшие габариты при той же мощности
Недостатки:
- Требуется источник воды (водопровод, пруд, вторичный контур)
- Сложнее в монтаже и обслуживании
- Риск коррозии и загрязнения водяного контура
Особенности конструкции:
- Кожухотрубный теплообменник (трубки в кожухе)
- Трубки обычно изготавливают из меди для лучшей теплопередачи
- Могут быть прямоточными или противоточными
Сравнение воздушных и водяных маслоохладителей
| Критерий | Воздушные | Водяные |
| Охлаждающая среда | Воздух (атмосферный) | Вода, антифриз, этиленгликоль |
| Эффективность | Зависит от температуры воздуха | Высокая, стабильная |
| Монтаж | Простой, не требует подключения к воде | Сложнее, требуется водоснабжение |
| Обслуживание | Простое (очистка радиатора) | Сложнее (контроль качества воды, антикоррозия) |
| Габариты | Больше при той же мощности | Меньше |
| Энергопотребление | Требует питания вентилятора | Не требует электроэнергии (кроме циркуляционного насоса) |
| Применение | Мобильная техника, станки | Стационарные установки, крупные объекты |
| Стоимость | Ниже | Выше |
Как выбрать маслоохладитель: пошаговый алгоритм
Шаг 1. Определите необходимость охлаждения
Оцените тепловыделение вашей гидросистемы. Если температура масла регулярно превышает +55°C, маслоохладитель необходим.
Шаг 2. Выберите тип охлаждения
Для мобильной техники (экскаваторы, погрузчики, автокраны) — воздушные маслоохладители.
Для стационарных установок (станки, прессы, гидростанции) — водяные (кожухотрубные).
Шаг 3. Рассчитайте необходимую мощность охлаждения
Основной параметр — количество тепла, которое необходимо отвести. Обычно за основу берут номинальные рабочие показатели или делают некоторый запас.
Упрощённый метод: мощность охлаждения (кВт) примерно равна мощности, теряемой в системе в виде тепла.
Шаг 4. Определите требуемый расход масла
Маслоохладитель должен пропускать весь расход вашей гидросистемы. Например, если насос подаёт 50 л/мин, маслоохладитель должен быть рассчитан на расход не менее 50 л/мин.
Шаг 5. Учтите условия эксплуатации
| Фактор | На что влияет |
| Температура окружающей среды | Эффективность воздушных охладителей |
| Наличие воды | Возможность использования водяных охладителей |
| Загрязнённость воздуха | Требует более частой очистки радиаторов |
| Вибрации | Влияют на надёжность креплений |
Шаг 6. Выберите модель по характеристикам
Для воздушных маслоохладителей:
- По литражу
- Напряжение вентилятора (12 В до 380 В)
- Наличие термореле (включает вентилятор при достижении заданной температуры)
- Наличие байпасного клапана (перепуск масла в обход радиатора при холодном пуске)
Для водяных маслоохладителей:
- Расход масла (номинальный и максимальный)
- Расход охлаждающей воды
- Количество рассеиваемого тепла
Шаг 7. Проверьте совместимость
Убедитесь, что маслоохладитель совместим с вашей рабочей жидкостью. Например, маслоохладители АН работают с минеральными маслами вязкостью от 10 до 400 мм²/с при температуре до +75°C.
Основные неисправности маслоохладителей и их устранение
Таблица неисправностей, причин и способов устранения
| Неисправность | Возможные причины | Способ устранения |
| Снижение эффективности охлаждения | Загрязнение радиатора (воздушные) или трубок (водяные) | Очистка радиатора сжатым воздухом или промывка трубок |
| Перегрев масла | Недостаточная мощность охладителя | Замена на более производительную модель |
| Утечки масла | Повреждение трубок или уплотнений | Замена повреждённых элементов, замена уплотнений |
| Не включается вентилятор (воздушные) | Неисправность термореле или электродвигателя | Проверка и замена термореле или вентилятора |
| Шум при работе | Ослабление креплений, износ подшипников вентилятора | Проверка и затяжка креплений, замена вентилятора |
| Коррозия (водяные) | Некачественная вода, отсутствие антикоррозионной обработки | Использование воды надлежащего качества, установка фильтров |
Профилактика неисправностей
- Регулярно очищайте радиатор воздушных маслоохладителей от пыли и грязи.
- Контролируйте качество воды в водяных маслоохладителях (используйте фильтры, антикоррозионные присадки).
- Проверяйте герметичность соединений — подтягивайте крепления, заменяйте изношенные уплотнения.
- Следите за температурой масла — если она регулярно превышает норму, возможно, требуется более мощный охладитель.
- Проверяйте работу термореле и вентилятора.
Комплектующие для маслоохладителей
Для восстановления работоспособности маслоохладителей доступны следующие запасные части:
| Компонент | Назначение |
| Сердцевины (теплообменные блоки) | Основная охлаждающая часть радиатора. Позволяют восстановить охладитель без замены всего узла |
| Вентиляторы и электродвигатели | Для радиаторов с принудительным охлаждением (12В, - 380В) |
| Термостаты и термовыключатели | Для автоматического управления включением вентилятора при достижении заданной температуры |
| Байпасные клапаны | Обеспечивают перепуск масла в обход радиатора при холодном пуске или превышении давления |
| Уплотнительные кольца и прокладки | Для герметизации соединений |
Резюме
Маслоохладитель (теплообменник) — это критически важный элемент гидравлической системы, обеспечивающий поддержание оптимальной температуры рабочей жидкости.
Главные выводы:
- Перегрев масла приводит к снижению вязкости, ускоренному износу уплотнений, потере производительности и преждевременному выходу техники из строя.
- По типу охлаждения маслоохладители делятся на: Воздушные — для мобильной техники, просты в монтаже Водяные — для стационарных установок, более эффективны
- При выборе учитывайте: тип охлаждения, требуемую мощность, расход масла и условия эксплуатации.
- Основные неисправности связаны с загрязнением, утечками и выходом из строя вентиляторов или термореле.
- Профилактика — регулярная очистка, контроль качества воды и своевременная замена изношенных деталей.
Правильно подобранный и своевременно обслуживаемый маслоохладитель обеспечит стабильную работу гидросистемы, продлит срок службы оборудования и снизит затраты на ремонт.
Статья подготовлена специалистами ОмПромСервис — поставщика гидравлического и пневматического оборудования с 2018 года. В нашем каталоге представлены маслоохладители различных типов — от воздушных до водяных. По вопросам подбора и заказа обращайтесь к нашим менеджерам.
