Пневматическая монтажная плита — это основа, на которой строится вся архитектура пневматической системы. Если пневмораспределитель можно сравнить с «мозгом» системы, то монтажная плита — это её «скелет» и «кровеносная система» одновременно. Она не только служит жёстким основанием для крепления аппаратуры, но и объединяет все пневматические каналы внутри себя, избавляя инженера от необходимости прокладывать десятки отдельных трубок.
Именно от правильного выбора монтажной плиты во многом зависит компактность, надёжность и удобство обслуживания всей пневматической установки. В этой статье мы подробно разберём, какие бывают плиты, по каким стандартам они выпускаются, как их выбирать и на что обращать внимание при монтаже.
Что такое пневматическая монтажная плита и зачем она нужна
Пневматическая монтажная плита — это вспомогательный присоединительный элемент, предназначенный для установки и соединения пневматической аппаратуры (распределителей, клапанов, дросселей) в единую систему. Она представляет собой металлический или пластиковый блок с внутренними каналами и присоединительными отверстиями, на который «навешиваются» пневматические устройства.
Основные функции монтажной плиты:
| Функция | Описание |
| Крепление аппаратуры | Обеспечивает жёсткую фиксацию пневмораспределителей и клапанов |
| Объединение каналов | Соединяет внутренние каналы аппаратов в единую пневматическую схему |
| Подвод и отвод воздуха | Через плиту подаётся давление и отводится выхлоп |
| Упрощение монтажа | Заменяет множество отдельных трубок и фитингов |
| Стандартизация | Обеспечивает взаимозаменяемость аппаратуры разных производителей |
Без монтажной плиты пришлось бы соединять каждый распределитель отдельными трубками — это громоздко, ненадёжно и требует много времени на сборку и обслуживание.
Главный стандарт: ISO 5599
Основным международным стандартом, определяющим конструкцию пневматических монтажных плит, является ISO 5599. Он описывает монтажные поверхности для пятилинейных распределителей и гарантирует совместимость аппаратуры разных производителей.
Размеры плит по ISO 5599
Стандарт ISO 5599-1 описывает плиты для распределителей четырёх размеров:
| Размер | Ширина плиты, мм | Ориентировочный расход, л/мин |
| Размер 1 | 43 | ~1200 |
| Размер 2 | 56 | ~2300 |
| Размер 3 | 71 | ~4500 |
| Размер 4 | 82 | ~6000 |
Стандарт не задаёт номинальный расход напрямую, но размеры отверстий в плитах ограничивают его определёнными значениями.
Ключевые особенности ISO 5599-1
- Расположение крепёжных отверстий — в виде трапеции, что исключает ошибку при монтаже.
- Каналы 1, 3 и 5 (питание и выхлоп) проходят через монтажную плиту и выводятся вверх на стыковую поверхность.
- Каналы 2 и 4 (выходы к потребителям) идут перпендикулярно остальным — вбок или вниз.
- Плиты выпускаются как для индивидуального монтажа, так и для батарейного (многоместного) с концевыми плитами.
Существует также более новый стандарт ISO 5599-2, который описывает плиты с электрическим соединителем, и ISO 15407-2 для плит меньших размеров (18 и 26 мм).
Классификация пневматических монтажных плит
1. По количеству посадочных мест
| Тип | Описание | Применение |
| Одноместная | Плита на одно пневмоустройство | Простые системы с одним распределителем |
| Многоместная | Плита на два и более устройств | Сложные системы, батарейный монтаж |
Многоместные плиты позволяют объединить несколько распределителей в единый блок (пневмоостров) с общим подводом давления и общими коллекторами выхлопа.
2. По расположению выходных отверстий
| Тип | Особенности |
| С выходами сбоку | Присоединительные отверстия для потребителей выведены на боковую поверхность |
| С выходами снизу | Отверстия выведены вниз, что позволяет спрятать коммуникации под плитой |
3. По конструкции
| Тип | Описание |
| Индивидуальные (одноместные) | Для установки одного распределителя |
| Батарейные (многоместные) | Для сборки блока из нескольких распределителей с концевыми плитами |

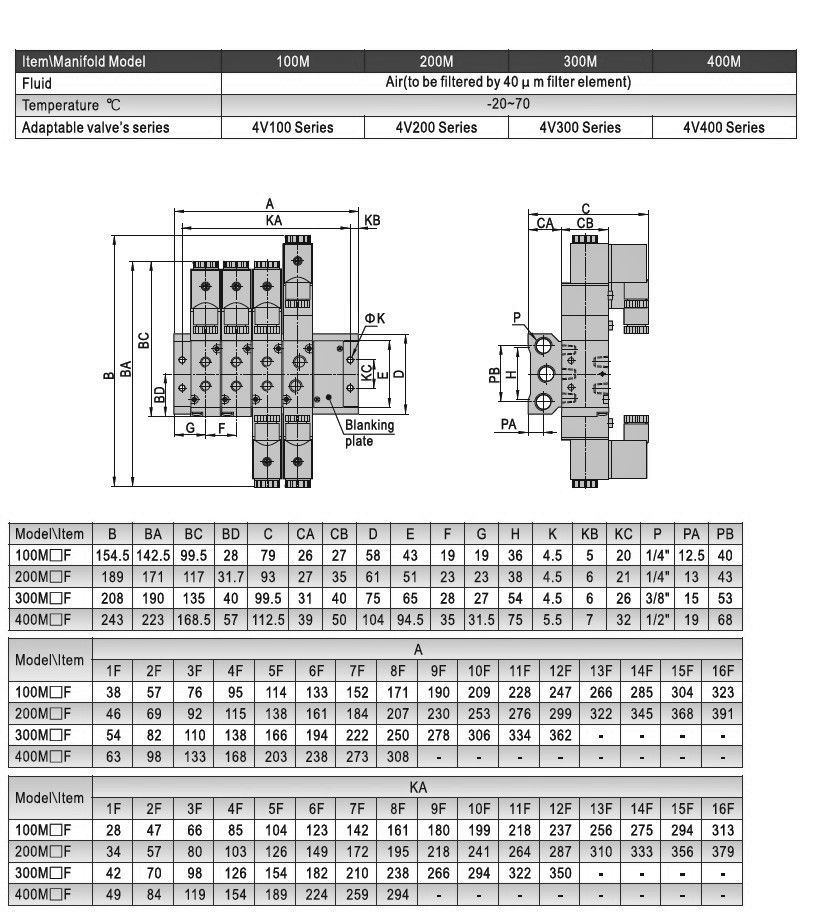

| Специализированные | Под конкретные серии распределителей (например, 4V300) |
4. По материалу изготовления
| Материал | Преимущества | Применение |
| Алюминиевый сплав | Лёгкость, коррозионная стойкость, хорошая обрабатываемость | Большинство промышленных систем |
| Сталь | Высокая прочность, выдерживает высокие давления | Системы с повышенными требованиями |
| Полиамид (PA) | Лёгкость, химическая стойкость | Специальные применения |
Для пневматических систем чаще всего используются алюминиевые плиты с защитным покрытием. Они обеспечивают достаточную прочность при рабочем давлении до 10 бар и не подвержены коррозии.
Технические характеристики монтажных плит
Основные параметры, которые необходимо учитывать при выборе:
| Параметр | Типичные значения | Примечание |
| Рабочее давление | до 10 бар (1,0 МПа) | Стандартные пневматические системы |
| Рабочая температура | от -10°C до +60°C | Зависит от материала уплотнений |
| Присоединение | G1/8", G1/4", G3/8", G1/2" | Зависит от типоразмера |
| Материал корпуса | Алюминий, сталь, полиамид | Алюминий — наиболее распространён |
| Материал уплотнений | NBR (бутадиен-нитрильный каучук) | Стандартное исполнение |
| Количество мест | 1, 2, 3, 4, 5, 6, 8... | Зависит от модели |
Как выбрать пневматическую монтажную плиту
Шаг 1. Определите типоразмер распределителей
Плита должна соответствовать стандарту монтажа ваших распределителей. Если у вас распределители ISO 5599 размер 1 — нужна плита размера 1. Если размер 3 — плита размера 3.
Шаг 2. Определите количество мест
Если вы планируете установить один распределитель — достаточно одноместной плиты. Если несколько — выбирайте многоместную с нужным количеством посадочных мест.
Шаг 3. Выберите расположение выходов
Шаг 4. Определите тип присоединения
Подберите резьбу, соответствующую вашим трубопроводам и фитингам:
- G1/8" — для малых расходов
- G1/4" — стандарт для большинства систем
- G3/8" — для средних расходов
- G1/2" — для больших расходов
Шаг 5. Проверьте рабочее давление и температуру
Убедитесь, что плита рассчитана на давление вашей системы (обычно до 10 бар) и работает в вашем температурном диапазоне.
Шаг 6. Учтите совместимость с производителем
Хотя стандарт ISO 5599 обеспечивает взаимозаменяемость, всегда проверяйте совместимость конкретных моделей распределителей и плит. Некоторые производители могут иметь собственные конструктивные особенности.
Монтаж и обслуживание
Правила монтажа
- Убедитесь в чистоте стыковых поверхностей — загрязнения нарушают герметичность.
- Используйте уплотнительные кольца — они входят в комплект или приобретаются отдельно.
- Затягивайте винты крест-накрест с рекомендованным моментом для равномерного прилегания.
- Проверяйте ориентацию — крепёжные отверстия расположены в виде трапеции, что исключает ошибку.
- При батарейном монтаже используйте концевые плиты для подачи питания и отвода выхлопа.
Обслуживание
| Операция | Периодичность |
| Проверка герметичности соединений | Ежемесячно |
| Проверка затяжки винтов | При каждом обслуживании |
| Очистка стыковых поверхностей | При замене распределителей |
| Замена уплотнительных колец | При появлении утечек |
Типичные ошибки при выборе
| Ошибка | Последствия | Как избежать |
| Неверный типоразмер | Аппаратура не устанавливается на плиту | Проверяйте стандарт ISO 5599 |
| Недостаточное количество мест | Нет места для всей аппаратуры | Заранее планируйте количество распределителей |
| Неправильное расположение выходов | Неудобство монтажа и обслуживания | Учитывайте доступ к трубопроводам |
| Игнорирование совместимости | Плита не подходит к распределителям | Проверяйте совместимость перед покупкой |
| Отсутствие уплотнений | Утечки воздуха | Используйте комплектные уплотнительные кольца |
Резюме
Пневматическая монтажная плита — это незаменимый элемент современной пневматической системы, который обеспечивает:
- Надёжное крепление пневмораспределителей и клапанов
- Объединение пневматических каналов в компактном корпусе
- Упрощение монтажа и обслуживания всей системы
- Стандартизацию и взаимозаменяемость компонентов по ISO 5599
Главные правила выбора:
- Определите типоразмер по ISO 5599 (размер 1, 2, 3 или 4)
- Выберите необходимое количество посадочных мест
- Определите расположение выходов (сбоку или снизу)
- Подберите материал плиты под условия эксплуатации
- Убедитесь в совместимости с вашими распределителями
Правильно подобранная монтажная плита обеспечит надёжную и бесперебойную работу вашей пневматической системы на долгие годы.
