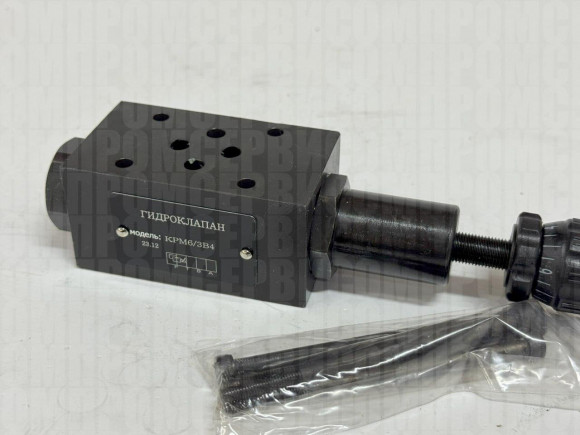

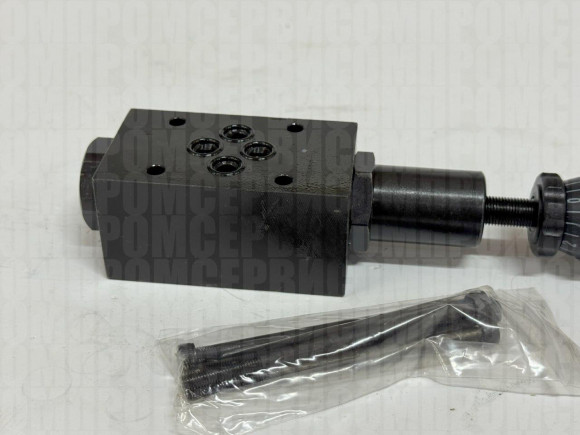

Редукционный гидроклапан КРМ-6/3В4Р – это модульное устройство непрямого действия, предназначенное для снижения давления в отводимом потоке рабочей жидкости и поддержания этого давления на постоянном уровне, независимо от колебаний давления на входе. Клапан с условным проходом 6 мм и диапазоном настройки выходного давления 100–315 бар (10–31.5 МПа) монтируется между монтажной плитой и гидрораспределителем стандарта CETOP 03. Благодаря модульной конструкции, позволяет сократить количество трубопроводов, упростить изготовление гидроприводов и модернизировать действующее оборудование. Клапан работает на минеральных маслах вязкостью 10–50 сСт при тонкости фильтрации 25 мкм. Максимальный расход – 35 л/мин, давление на входе – до 31,5 МПа (315 бар). Применяется в гидроприводах прессов, станков, литейных и литьевых машин, мобильной техники.
Принцип работы (непрямое действие):
- Рабочая жидкость поступает на вход клапана (канал P). Часть потока через дросселирующее отверстие направляется в пилотную камеру, создавая усилие на золотнике.
- При помощи регулировочного винта задается усилие пружины пилотного клапана, которое определяет выходное давление.
- При повышении выходного давления выше настройки, пилотный клапан приоткрывается, давление в пилотной камере падает, и основной золотник смещается, уменьшая проходное сечение (или закрываясь), тем самым снижая давление на выходе.
- При понижении выходного давления ниже настройки – процесс идет в обратную сторону, увеличивая проход.
- Стабилизация давления происходит автоматически, с высокой точностью, независимо от расхода.
Модульный монтаж
- Клапан устанавливается между монтажной плитой CETOP 3 и распределителем (например,серии ВЕ6). Крепится винтами распределителя.
- Уплотнение осуществляется кольцами (в комплекте).
- Не требует дополнительных трубопроводов для подключения.
Исполнение по давлению КРМ 6/3
| Наименование | Настройки давления | Максимальный расход, л/мин | |
| КРМ-6/3-...-1-Р | от 8-70 Bar | 35 | |
| КРМ-6/3-...-2-Р | от 35-140 Bar | 35 | |
| КРМ-6/3-...-3-Р | от 70-250 Bar | 35 | |
| КРМ-6/3-...-4-Р | от 100-315 Bar | 35 |
Гидравлическая схема клапана КРМ 6/3
Исполнение по линиям
| КРМ 6/3 - регулировка в канале P, линия P в линию Т | ||
| КРМ 6/3 А - регулировка в канале А, линия А в линию Т | ||
| КРМ 6/3 В - регулировка в канале В, линия В в линию Т |
Технические характеристики редукционного гидроклапана КРМ-6/3В4
| Параметр | Значение |
| Тип | Редукционный гидроклапан модульного монтажа, непрямого действия |
| Условный проход (Ду), мм | 6 |
| Стандарт монтажа | CETOP 3 |
| Регулируемая линия | P (снижение давления в линии P) |
| Диапазон настройки выходного давления, бар | 100–315 |
| Диапазон давления на входе, МПа | 0,5–31,5 |
| Максимальный расход, л/мин | 35 |
| Внутренние утечки (при Pном), см³/с | ≤500 |
| Время нарастания давления после разгрузки, с | 0,2 |
| Рабочая жидкость | Минеральные масла вязкостью 10–50 сСт (при +20…+50°C) |
| Тонкость фильтрации, мкм | не грубее 25 |
| Температура рабочей жидкости (рекомендуемая), °С | +20 … +50 |
| Материал корпуса | Сталь |
Габаритные и присоединительные размеры гидроклапана КРМ 6/3
| Присоединение | стыковое / СЕТОР 3 |
| Тип: | клапан редукционный |
| Условный проход каналов (Ду), мм | 6 |
| Диапазон настройки, Bar | от 100-315 |
| материал | сталь |
| Рабочая жидкость | минеральное масло |
| Максимальный расход, л/мин | 35 |
| Вес | 1.3 кг |
