Гидроклапан МКПВ 32/3Т3Р1
- Обзор
- Характеристики
- Отзывы0
Гидроклапан МКПВ 32/3Т3Р1 ( аналог 32-10-1-131 ) трубного монтажа , нормально открытый с электроуправлением , является предохранительным клапаном с условным проходом 32 мм.Применяются для предохранения гидросистем от перегрузки и поддержания заданной величины давления. Клапан МКПВ трубного монтажа, устанавливается в гидролинию путем резьбового соединения. Обычно устанавливают после насоса, или перед рабочим органом. Для дистанционной разгрузки используется гидрораспределитель ВЕ 6 при включенном электромагните.
Технические характеристики гидроклапана МКПВ 32/3Т3Р1(2,3)
| Тип клапана | Условный проход , мм | Номинальное давление настройки, МПа | Диапазон регулирования настройки, МПа | Максимальный расход, л |
| МКПВ 32/3Т3Р1 | 32 | 10 | 0.5-12.5 | 600 |
| МКПВ 32/3Т3Р2 | 32 | 20 | 2-25 | 600 |
| МКПВ 32/3Т3Р3 | 32 | 32 | 5-35 | 600 |

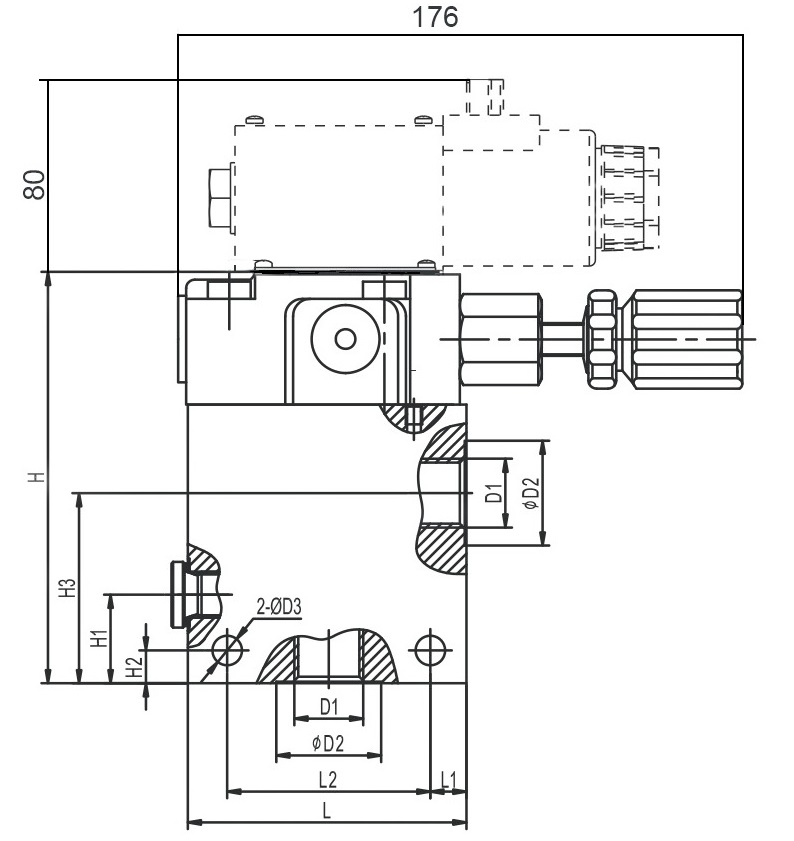

Присоединительные размеры МКПВ 32/3Т3Р
| Тип клапана | D3 | L | I | H | h |
| МКПВ 10/3Т3Р | G 1/2 | 146 | 51 | 125 | 55 |
| МКПВ 20/3Т3Р | G 1 | 146 | 51 | 125 | 63 |
| МКПВ 32/3Т3Р | G 1 1/2 | 148 | 53 | 138 | 56 |
| Присоединение | G 1 1/2 |
| Тип: | Гидроклапан предохранительный |
| Условный проход каналов (Ду), мм | 32 |
| Диапазон настройки, Bar | Р1-100, Р2-200, Р3-320 |
| Давление макс bar | 320 |
| материал | металл |
| Рабочая жидкость | минеральное масло |
| Максимальный расход, л/мин | 600 |
| Напряжения питания | Г 12, Г 24, В 110, В 220, В 380 |
| Вес | 7.5 кг |
