Гидроклапан МКРВ 20/3С2Р3
- Обзор
- Характеристики
- Отзывы0
Редукционный гидроклапан МКРВ 20/3С2Р3 – это устройство стыкового монтажа , предназначенное для поддержания в отводимом потоке рабочей жидкости стабильного пониженного давления (меньше, чем в подводимом потоке). Модель с условным проходом 20 мм устанавливается на монтажную плиту и имеет диапазон настройки выходного давления до 315 бар (31.5 МПа). Номинальный расход – 160 л/мин, максимальное рабочее давление на входе – 320 бар (32 МПа). Регулировка давления осуществляется рукояткой. Клапан обеспечивает высокую стабильность давления независимо от колебаний на входе. Применяется в гидроприводах станков, прессов, литейных машин и другого гидрофицированного оборудования. Доступны также исполнения с настройкой до 200 бар (Р2) и до 100 бар (Р1).
Принцип действия:
- Рабочая жидкость от насоса поступает в канал P к клапану. Часть потока направляется к потребителю через линию, контролируемую клапаном .
- Давление в отводимом потоке (вторичное давление) воздействует через канал управления на чувствительную площадку золотника, создавая усилие, стремящееся открыть клапан.
- Пользователь задает требуемое давление редукции, сжимая регулировочную пружину (вращением рукоятки). Усилие пружины стремится закрыть проходное сечение.
- При повышении выходного давления выше настройки, усилие от давления преодолевает пружину, золотник перемещается, частично перекрывая проходное сечение из линии P (или открывая слив в T), что ограничивает поток и снижает давление до заданной величины.
- При понижении выходного давления – процесс идет в обратную сторону: пружина перемещает золотник, увеличивая проходное сечение для восстановления давления.
- В результате на выходе (в отводимой линии) поддерживается постоянное пониженное давление, не зависящее от колебаний на входе.
Преимущества
- Компактный стыковой монтаж – экономия места и высокая надежность.
- Прямое действие – высокое быстродействие, простота.
- Точная настройка давления рукояткой.
- Три диапазона настройки (Р1, Р2, Р3) для разных задач.
- Низкие утечки и высокая стабильность.
Технические характеристики гидроклапана МКРВ 20/3С2Р3
| Параметр | Значение |
| Тип | Редукционный гидроклапан стыкового монтажа |
| Условный проход (Ду), мм | 20 |
| Диапазон настройки выходного давления, бар (МПа) | 5–35 (50–350) |
| Номинальное давление настройки, бар | 315 |
| Номинальное рабочее давление (вход), МПа (бар) | 32 (320) |
| Минимальное давление на входе, МПа | 0,35 |
| Номинальный расход, л/мин | 160 |
| Рабочая жидкост | Минеральные масла (вязкость 22–200 сСт) |
| Тонкость фильтрации, мкм | 40–80 (рекомендуемая) |
| Температура рабочей жидкости, °С | +10 … +70 |
| Регулировочное устройство | Рукоятка |
Структура условного обозначения
Таблица диапазонов настройки серии МКРВ 20/3С2
| Обозначения | Условный проход , мм | Настройки давление , Bar |
| МКРВ 20/3С2Р1 | 20 | до 100 |
| МКРВ 20/3С2Р2 | 20 | до 200 |
| МКРВ 20/3С2Р3 | 20 | до 315 |

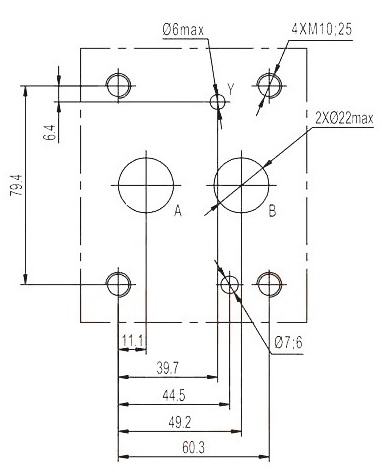

Присоединительные размеры МКРВ20/3С2
| Тип: | гидроклапан редукционный |
| Условный проход каналов (Ду), мм | 20 |
| Диапазон настройки, Bar | Р1-до 100 , Р2-до 200 ,Р3-до 315 |
| Давление макс bar | 320 |
| материал | Мелалл |
| Рабочая жидкость | минеральное масло |
| Максимальный расход, л/мин | 300 |
| Вес | 5.3 кг |
