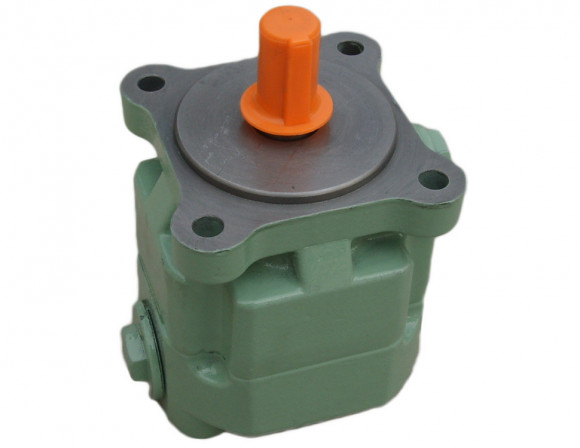

Пластинчатый насос НПл 8/16 — это нерегулируемый агрегат с постоянным рабочим объемом 8 см³/об, обеспечивающий номинальное давление на выходе 16 МПа (160 кгс/см²). Насос предназначен для подачи рабочей жидкости с постоянным (нерегулируемым) потоком в гидравлических системах металлорежущих станков и другой стационарной техники, где требуется стабильное давление. Благодаря пластинчатой (лопастной) конструкции насос отличается низким уровнем шума и вибраций, высокой надежностью и неприхотливостью в обслуживании.
Ключевая особенность: минимальный уровень шума позволяет использовать насос в помещениях с особыми акустическими требованиями. Насос работает на минеральных маслах с широким диапазоном вязкости (25–213 мм²/с) при давлении 16 МПа. Температура масла от минус 10С до плюс 60С.Рабочая жидкость должна иметь чистоту не грубее 12-го класса по ГОСТ 17216-71.Номинальная тонкость фильтрации 10мкм.Насосы изготавливаются с правым направлением вала (по вращению часовой стрелки).По заказу потребителя допускается изготовлять насосы с левым вращения вала.
Пример условного обозначения насоса НПл 8/16 (Л)
| НПл | насос пластинчатый | |
| 8 | рабочий объём, см3 | |
| 16 | номинальное давление МПа | |
| Л | левое вращение вала | правое не обозначается |
Технические характеристики
| Тип насоса | Аналог | Давление, МПа | Рабочий объём, м3 | Подача, л/мин | Масса, кг |
| НПл12.5/6.3 | Г12-31М | 6.3 | 12.5 | 9.7 | 10 |
| НПл16/6.3 | Г12-32АМ | 6.2 | 16 | 12.7 | 10 |
| НПл25/6.3 | Г12-32М | 6.3 | 25 | 21.1 | 10 |
| НПл32/6.3 | Г12-33АМ | 6.3 | 32 | 27.5 | 10 |
| НПл40/6.3 | Г12-33М | 6.3 | 40 | 35.7 | 10 |
| НПл12.5/16 | БГ12-22АМ | 16 | 12.5 | 14.4 | 10 |
| НПл16/16 | БГ12-22М | 16 | 16 | 19.4 | 10 |
| НПл20/16 | БГ12-23АМ | 16 | 20 | 25.5 | 10 |
| НПл25/16 | БГ12-23М | 16 | 25 | 33 | 10 |
| НПл5/16 | БГ12-21АМ | 16 | 5 | 5.3 | 10 |
| НПл8/16 |
БГ12-21М | 16 | 8 | 8.9 | 10 |
Габаритные размеры насоса НПл
| Тип: | насос пластинчатый |
| Давление макс bar | 160 |
| материал | металл |
| Рабочая жидкость | минеральное масло |
| Максимальный расход, л/мин | 8.9 |
| Вес | 10 кг |
