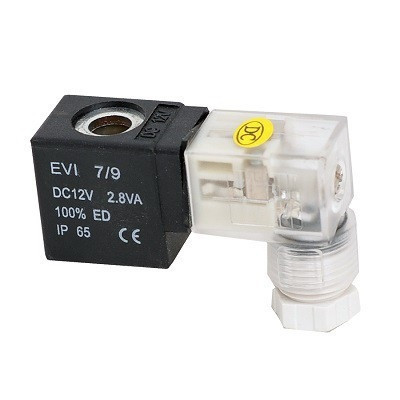

Катушка для пневмораспределителей А 091

Электромагнитная катушка A091 – это сменный соленоид для дистанционного управления пневмораспределителями  серий 4V100, 4M100, 3V100,  ESV100, и др.. Катушка предназначена для преобразования электрического сигнала в механическое усилие, необходимое для переключения золотника распределителя. Внутренний посадочный диаметр 8–7 мм соответствует типоразмеру Ф-8 мм, характерному для пневмораспределителей AirTAC и Camozzi. В комплект поставки входит разъем DIN 43650A со встроенной светодиодной индикацией (LED) для визуального контроля подачи напряжения. Доступны исполнения на постоянный и переменный ток: 12/24В DC и 24/110/220В AC (380В по запросу). Катушка полностью взаимозаменяема с оригинальными соленоидами AirTAC (CDA092A, CLA092A) и Camozzi. Применяется в системах автоматизации, станкостроении, упаковочном оборудовании, конвейерных линиях.

Электромагнитная катушка A091 является неотъемлемой частью электропневматических распределителей. При подаче напряжения на катушку, создаваемое магнитное поле воздействует на ферромагнитный сердечник (якорь), который перемещает золотник распределителя, открывая или перекрывая проходы сжатого воздуха. При снятии напряжения пружина возвращает золотник в исходное состояние (для моностабильных распределителей). Благодаря сменной конструкции, катушка может быть заменена при выходе из строя без демонтажа всего пневмоаппарата, что упрощает обслуживание и сокращает время простоя оборудования.

Конструкция и особенности

• Корпус: из термостойкого пластика, устойчив к воздействию масел, влаги и пыли.
• Посадочное отверстие: диаметр 8-7 мм (±0,5 мм) – плотно надевается на трубку (сердечник) распределителя.
• Крепление: фиксация на магнитной трубке распределителя с помощью накидной (пластиковой) гайки (входит в комплект или поставляется отдельно).
• Электрическое подключение: разъем по стандарту DIN 43650A (форма A, IP65) со встроенным выпрямителем для катушек переменного тока.
• Индикация: светодиод (LED) в разъеме загорается при подаче напряжения, что облегчает диагностику.
• Класс защиты: IP65 (пыле- и влагозащищенный).

Технические характеристики электромагнитной катушки A091

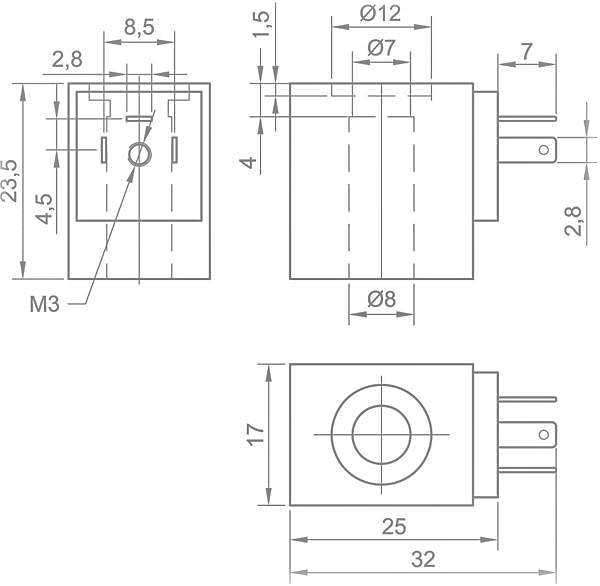

Габаритные размеры катушки А-091
