Катушка электромагнитная NG 5 - MFZ10-22YC / MFB10-22YC
- Обзор
- Характеристики
- Отзывы0
Электромагнитные катушки (соленоиды) серии MFZ10-22YC (постоянный ток) и MFB10-22YC (переменный ток) предназначены для дистанционного управления гидрораспределителями с условным проходом NG5 (Ду5 мм), такими как ВЕ 43, . Катушка крепится к трубке(сердечнику) гидрораспределителя пластиковой гайкой, уплотнение обеспечивается резиновыми кольцами. В комплект поставки входит электроразъем со встроенным выпрямителем (для катушек переменного тока) и визуальным индикатором (светодиодом). Доступны исполнения на напряжения постоянного тока 12, 24 В и переменного тока 110, 220, 380 В.
Конструкция и особенности
- Корпус: пластмассовый (термостойкий).
- Внутренний диаметр: 16 мм (для NG5) – соответствует диаметру трубки гидрораспределителя.
- Внешний диаметр: 35 мм.
- Длина: 52 мм.
- Мощность: 30 Вт (постоянный ток) / 35 ВА (переменный ток).
- Степень защиты: IP65 (пыле-влагозащищенный).
- Электрическое подключение: разъем DIN 43650A (входит в комплект).
- Визуальная индикация: светодиод (LED) в разъеме сигнализирует о подаче напряжения.
Монтаж
Катушка надевается на магнитную трубку (сердечник) гидрораспределителя, фиксируется пластиковой гайкой . Герметизация достигается за счет резиновых уплотнительных колец (поставляются вместе с катушкой). Перед установкой необходимо убедиться в чистоте посадочных поверхностей и отсутствии механических повреждений.

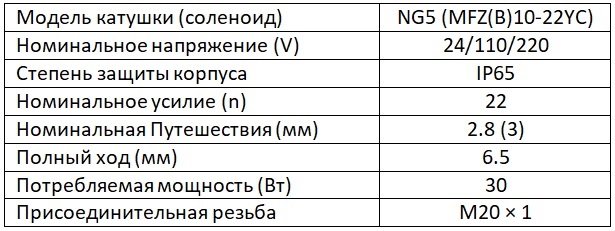

Общие технические характеристики катушек серии NG5 (MFZ10-22YC / MFB10-22YC)
| Параметр | Значение |
| Модель (пост. ток) | MFZ10-22YC |
| Модель (перем. ток) | MFB10-22YC |
| Тип | Электромагнитная катушка (соленоид) для гидрораспределителей |
| Условный проход (совместимость) | NG5 (Ду5 мм) |
| Внутренний диаметр, мм | 16 |
| Внешний диаметр, мм | 35 |
| Длина, мм | 52 |
| Степень защиты | IP65 |
| Тип электрического разъема | DIN 43650A (в комплекте) |
| Визуальная индикация | Светодиод (LED) в разъеме |
| Температура эксплуатации, °С | -25 … +60 (рекомендуемая) |
| Относительная влажность | до 90% (без конденсата) |
| Материал корпуса | Термостойкий пластик |
| Уплотнения | Резиновые кольца (в комплекте) |
| Способ крепления | Пластиковая гайка с резьбой |
Таблица совместимости с типоразмерами распределителей
| Размер NG5 | диаметр внутренний - 16мм | диаметр внешний - 35мм | длина -52мм |
| Размер NG6 | диаметр внутренний - 23мм | диаметр внешний - 45мм | длина -50мм |
| Размер NG10 | диаметр внутренний - 32мм | диаметр внешний - 60мм | длина - 75мм |

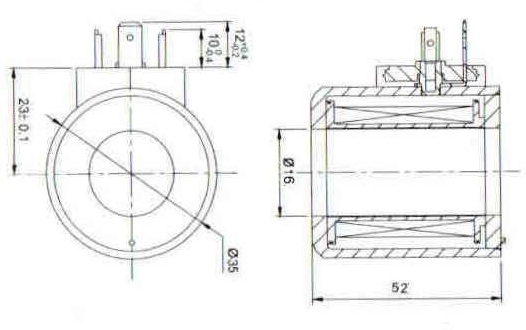

Габаритные и присоединительные размеры
Условное обозначения постоянного и переменного тока
DС-постоянного
AС-переменного
Г – постоянный
В – переменный
| Тип: | катушка электромагнитная |
| диаметр внешний | 35мм |
| диаметр внутренний | 16мм |
| Длина | 52 мм |
| Напряжения питания | DС12 , DС24 , АС110 , АС220 , АС380 |
