Катушка В64 ( В64-14А-03-700)
- Обзор
- Характеристики
- Отзывы0

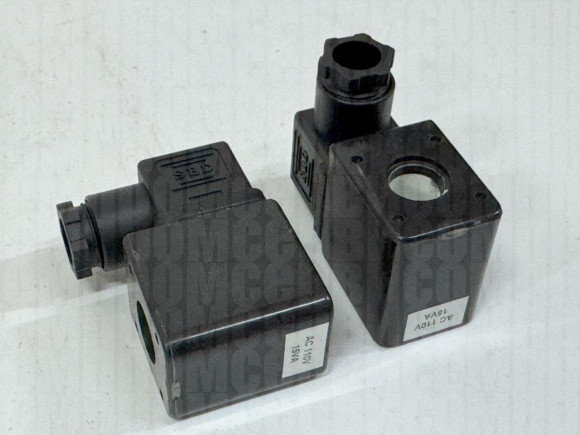

Электромагнитная катушка В64-14А-03-700 (SB 050) – это сменный соленоид для дистанционного управления пневмораспределителями серий В64, П-ЭПР3, а также широким спектром других моделей (5Р2-231-12, 5Р2-232-12, ПР24, 3МП16(М), 3МП25(М), 3МП40(М), У71-22А, У71-24А, У71-26А, 5Р, 5РМ). Катушка преобразует электрический сигнал в механическое перемещение якоря, переключающее золотник распределителя. Корпус выполнен из стеклонаполненного полиамида и имеет степень защиты IP54 (с подключенным коннектором DIN 43650A). Номинальная потребляемая мощность – 7 Вт, продолжительность включения – 100% (ПВ). Доступны исполнения на постоянный и переменный ток (12–380 В). Катушка полностью взаимозаменяема с оригинальными соленоидами Festo VDW и подходит для модернизации или ремонта отечественных и импортных пневмосистем.
Конструкция и особенности
- Корпус: из стеклонаполненного полиамида, устойчив к коррозии и механическим воздействиям.
- Клеммная коробка: (коннектор / розетка) – входит в комплект поставки. Имеет три контакта: два для подключения к сети и один для заземления. Для катушек переменного тока в розетку встроен выпрямитель.
- Электрическое подключение: разъем по стандарту DIN 43650A. Обеспечивает быстрый монтаж и демонтаж.
- Защита: степень защиты IP54 при подключенном и затянутом коннекторе (пыле- и брызгозащищенное исполнение).
Общие технические характеристики катушки В64-14А-03-700 (SB 050)
| Параметр | Значение |
| Тип | Электромагнитная катушка (соленоид) для пневмораспределителей |
| Материал корпуса | Полиамид |
| Тип разъема | DIN 43650A |
| Степень защиты (с разъемом) | IP54 |
| Номинальная потребляемая мощность, Вт | 15 |
| Температура эксплуатации, °С | от -20 до +50 (рекомендуемая) |
| Контакты | 3 (два для питания, один для заземления) |
Габаритные и присоединительные размеры:
| электрический разъём | степень защиты | потребляемая мощность |
| СЭ11-19 (DIN 43650 А) | IP54 | не более 7Вт |
| диаметр внутренний | 13.5 мм |
| Ширина | 29.5 мм |
| Длина | 41.5 мм |
| Напряжения питания | 12В , 24В , 110В , 220В , 380В. |
| Вес | 160 г |
