Гидроплита переходная (монтажная) В16-73-24
- Обзор
- Характеристики
- Отзывы0
Переходная плита В16-73-24 – это специализированный адаптер, предназначенный для бесшовной замены устаревших гидрораспределителей типа ПГ73-24 (и их аналогов) на современные золотниковые распределители с монтажной поверхностью CETOP 7 ( Ду16 мм) – серии ВЕХ16 , а также их импортные аналоги. Плита полностью повторяет габаритные и присоединительные размеры корпуса ПГ73-24, что позволяет устанавливать её в существующие гидроблоки без доработки трубопроводов и фундаментных плит. Дренажное отверстие, используемое в старом распределителе, автоматически заглушается переходной плитой. Рабочее давление – до 32 МПа (320 бар), пропускная способность – 180 л/мин. Применяется для модернизации гидравлического оборудования: прессов, станков, лесозаготовительных машин и другого промышленного оборудования с целью продления его срока службы и повышения надёжности.
Конструкция и принцип работы

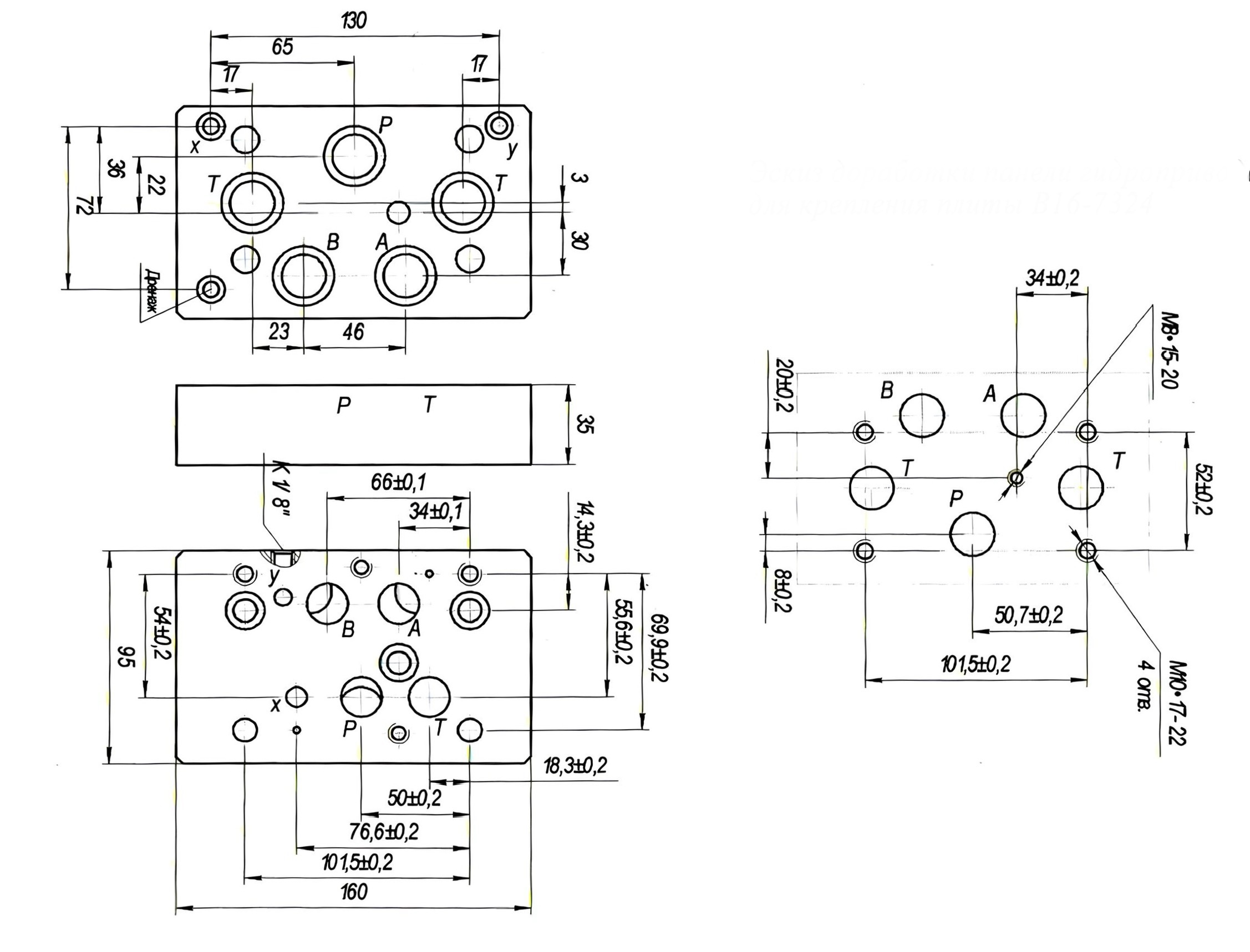

Плита В16-73-24 имеет габаритные размеры, идентичные корпусу распределителя ПГ73-24, и содержит внутри каналы, перераспределяющие потоки. Принцип действия – ремаппинг гидравлических линий:
- Плита принимает на себя все внешние гидролинии (P, T, A, B), подходящие к месту установки ПГ73-24.
- Внутренние каналы плиты перенаправляют поток на посадочную поверхность стандарта CETOP 7 (Ду16), соответствующую новым распределителям ВЕХ16.
- Дренажная линия (если она использовалась в схеме ПГ73-24) блокируется встроенной заглушкой с уплотнением, рассчитанным на давление до 1 МПа (что безопасно, так как в современных распределителях дренаж осуществляется через канал T или отсутствует).
- Крепление нового распределителя осуществляется четырьмя винтами с метрической резьбой , которые входят в отверстия, соответствующие стандарту .
Технические характеристики переходной плиты В16-73-24
| Параметр | Значение | |
| Тип | Переходная плита (адаптер) для гидрораспределителей |
|
| Назначение | Замена ПГ73-24 на распределители CETOP 7 | |
| Максимальное рабочее давление, МПа (бар) | 32 (320) | |
| Пропускная способность (номинальный расход), л/мин | 180 | |
| Перепад давления при Q=40 л/мин (на канал), бар | ≤ 0,5 | |
| Присоединительные резьбы внешних линий (P, T, A, B) | G1/2" (BSP) / возможно иное исполнение (уточнять) | |
| Материал | Сталь | |
| Заглушка дренажа | Встроенная (автоматически закрывает линию) |
Совместимость
Плита В16-73-... предназначена для установки следующих пар «старый распределитель – новый»:
| Гидрораспределитель 14ПГ73-11 | аналог | ВЕ6.14 + плита В6 73-11 |
| Гидрораспределитель 14ПГ73-12 | аналог | ВЕ10.14 + плита В10 73-12 |
| Гидрораспределитель 24ПГ73-11 | аналог | ВЕ6.24 + плита В6 73-11 |
| Гидрораспределитель 24ПГ73-12 | аналог | ВЕ10.24 + плита В10 73-12 |
| Гидрораспределитель 24ПГ73-24 | аналог | ВЕ16.24 + плита В16 73-24 |
| Гидрораспределитель 34ПГ73-11 | аналог | ВЕ6.34 + плита В6 73-11 |
| Гидрораспределитель 34ПГ73-12 | аналог | ВЕ10.34 + плита В10 73-12 |
| Гидрораспределитель 44ПГ73-11 | аналог | ВЕ6.44 + плита В6 73-11 |
| Гидрораспределитель 44ПГ73-24 | аналог | ВЕ16.44 + плита В16 73-24 |
| Гидрораспределитель 44ПГ73-12 | аналог | ВЕ10.44 + плита В10 73-12 |
| Гидрораспределитель 54ПГ73-11 | аналог | ВЕ6.54 + плита В6 73-11 |
| Гидрораспределитель 54ПГ73-12 | аналог | ВЕ10.54 + плита В10 73-12 |
| Гидрораспределитель 54ПГ73-24 | аналог | ВЕ16.54 + плита В16 73-24 |
| Гидрораспределитель 64ПГ73-12 | аналог | ВЕ10.64 + плита В10 73-12 |
| Гидрораспределитель 64ПГ73-24 | аналог | ВЕ16.64 + плита В16 73-24 |
| Тип: | Плита переходная/монтажная В16-73-24 |
| Условный проход каналов (Ду), мм | 16 |
| Давление макс bar | 350 |
| материал | сталь |
| Рабочая жидкость | минеральное масло |
