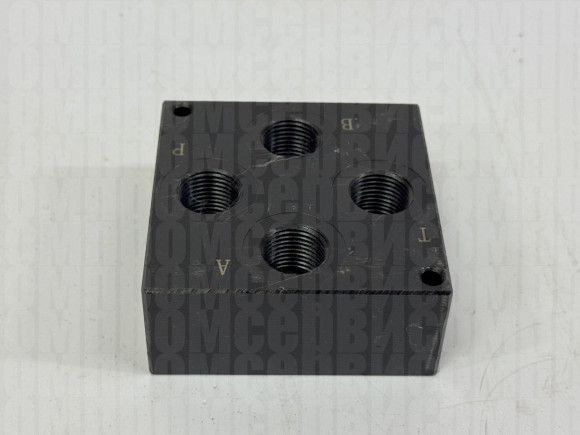

Плита монтажная гидравлическая D03SPB8G (Ду6) - выход вниз

Гидравлическая монтажная плита D03SPB8G (Ду6) - выход вниз – это одноместная (на 1 посадочное место) плита для установки модульной гидроаппаратуры с монтажной поверхностью по стандарту CETOP 03 ( Ду6 мм). Предназначена для компактного монтажа гидрораспределителей (серии ВЕ6, 4WE6, 1РЕ6),   гидрозамков (ГЗМ 6/3) , редукционных   и предохранительных клапанов , дросселей и другой модульной гидравлики. Плита выполнена из стали, что обеспечивает высокую прочность и устойчивость к давлению до 350 бар (35 МПа). Отверстия подвода (P,T) и рабочие выходы (A и B) – с резьбой G1/2" (BSP). Плита имеет нижнее присоединение (подводы с низу). Монтаж гидроаппаратуры осуществляется с помощью крепежных винтов (в комплект не входят). Применяется в гидравлических станках, прессах, маслостанциях и мобильной технике для создания компактных гидроблоков без лишних трубопроводов. Доступны исполнения D03SPS8G (Ду6) - выход вбок.

Области применения:

• Гидравлические станции металлорежущих станков, прессов, литьевых машин.
• Маслостанции для испытательного и технологического оборудования.
• Мобильная гидравлика (компактные гидроблоки экскаваторов, погрузчиков).
• Системы дистанционного управления и смазки.

Конструкция и преимущества

• Материал: сталь (обозначение D) – обеспечивает высокую прочность и стойкость к давлению до 350 бар. По спецзаказу возможно исполнение из алюминия (A).
• Монтажная поверхность: соответствует стандарту CETOP 03. Плита имеет штифтовые отверстия для точного позиционирования аппаратуры.
• Присоединение: резьбы BSP (G, цилиндрическая) – стандарт. P, T , A и B – G1/2".
• Крепление аппаратуры: через отверстия в плите винтами (обычно 4 винта M5×45 на каждый распределитель). В комплект плиты винты не входят (поставляются с аппаратурой или отдельно).
• Уплотнение: между плитой и модульными аппаратами используются резиновые уплотнительные кольца (O-ring), входящие в комплект аппаратов или поставляемые отдельно.

Варианты исполнения гидравлических плит D03SPB8G

Габаритные и присоединительные размеры гидроплит D03SPB8G
