Плита монтажная гидравлическая D05SPB8G (Ду10)-выход вниз

Гидравлическая монтажная плита D05SPB8G (Ду10) - выход вниз – это одноместная (на 1 посадочное место) плита для установки модульной гидроаппаратуры с монтажной поверхностью по стандарту CETOP 05 ( Ду10 мм). Предназначена для компактного монтажа гидрораспределителей (серии ВЕ10, 4WE10, 1РЕ10),   гидрозамков (ГЗМ 10/3) , редукционных   и предохранительных клапанов , дросселей и другой модульной гидравлики. Плита выполнена из стали, что обеспечивает высокую прочность и устойчивость к давлению до 350 бар (35 МПа). Отверстия подвода (P,T) и рабочие выходы (A и B) – с резьбой G1/2" (BSP). Плита имеет нижнее присоединение (подводы с низу). Монтаж гидроаппаратуры осуществляется с помощью крепежных винтов (в комплект не входят). Применяется в гидравлических станках, прессах, маслостанциях и мобильной технике для создания компактных гидроблоков без лишних трубопроводов. Доступны исполнения D05SPS8G (Ду6) - выход вбок.

Области применения:

• Гидравлические станции металлорежущих станков, прессов, литьевых машин.
• Маслостанции для испытательного и технологического оборудования.
• Мобильная гидравлика (компактные гидроблоки экскаваторов, погрузчиков).
• Системы дистанционного управления и смазки.

Конструкция и преимущества

• Материал: сталь (обозначение D) – обеспечивает высокую прочность и стойкость к давлению до 350 бар. По спецзаказу возможно исполнение из алюминия (A).
• Монтажная поверхность: соответствует стандарту CETOP 05. Плита имеет штифтовые отверстия для точного позиционирования аппаратуры.
• Присоединение: резьбы BSP (G, цилиндрическая) – стандарт. P, T , A и B – G1/2".
• Крепление аппаратуры: через отверстия в плите винтами (обычно 4 винта  на каждый распределитель). В комплект плиты винты не входят (поставляются с аппаратурой или отдельно).
• Уплотнение: между плитой и модульными аппаратами используются резиновые уплотнительные кольца (O-ring), входящие в комплект аппаратов или поставляемые отдельно.

Варианты исполнения гидравлических плит D05SPB8G

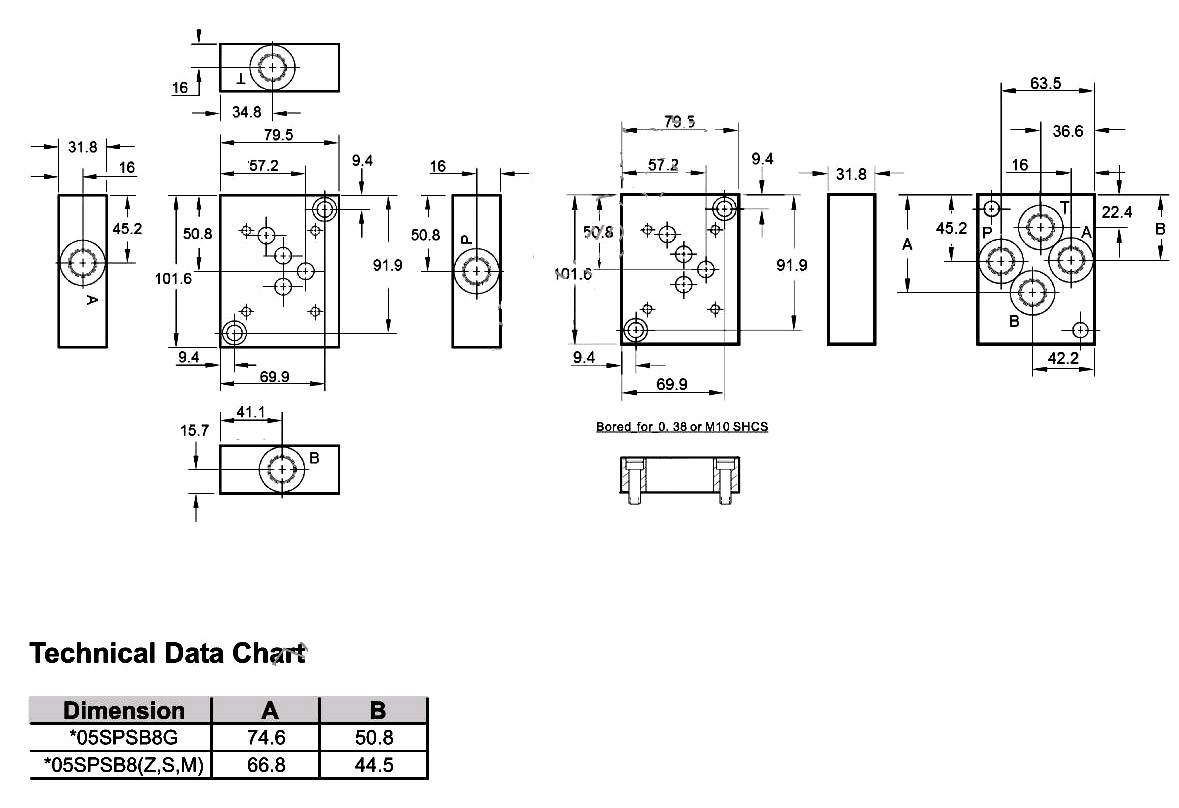

Габаритные и присоединительные размеры гидроплит D05SPB8G
