Фитинг-разветвитель PK8
- Обзор
- Характеристики
- Отзывы0

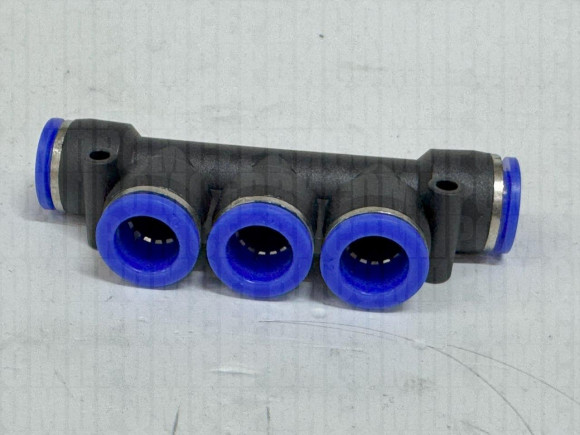

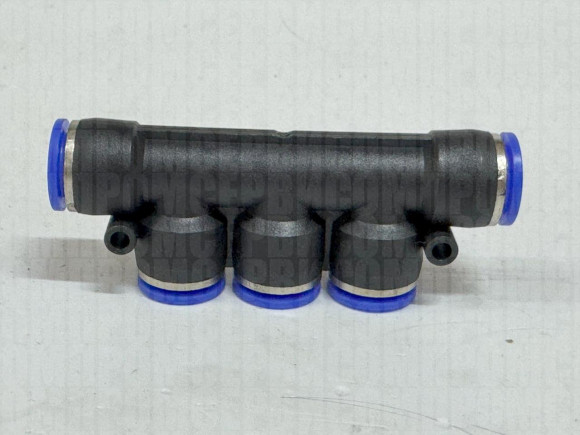

Фитинг-разветвитель цанговый PK 8 – это компактный коллектор (распределитель) на 5 одинаковых цанговых выходов для пневматических трубок наружным диаметром 8 мм. Устройство предназначено для распределения потока сжатого воздуха (или воды) от одной магистрали к нескольким потребителям (или объединения нескольких линий в одну). Благодаря цанговой технологии (push-in), трубки устанавливаются и извлекаются одной рукой без использования инструментов. Корпус выполнен из ударопрочного технополимера (PBT), многозубчиковые цанговые зажимы – из нержавеющей стали, уплотнения – из NBR. Рабочее давление – до 10 бар (1,0 МПа), вакуум – до -99,99 кПа, температура – от 0 до +60°C. Применяется для разводки сжатого воздуха в системах автоматизации, станкостроении, упаковочном оборудовании, а также в вакуумных установках и системах с водой.
Форм-фактор «1-3-1» означает, что порты расположены линейно: один вход, три промежуточных, один выход (или симметрично). Это позволяет использовать разветвитель как проходной коллектор для последовательного подключения нескольких устройств.
Монтаж и эксплуатация
- Подготовка трубок: обрезать строго под 90°, удалить заусенцы, не допускать овальности.
- Монтаж: вставить до пяти трубок 8мм в порты коллектора до упора. Проверить фиксацию, потянув каждую трубку назад.
- Проверка: после монтажа подать давление, проверить герметичность мыльным раствором (особенно места соединения трубок).
- Демонтаж трубки: нажать на разжимное кольцо и вытянуть трубку.
- Обслуживание: периодически проверять состояние уплотнений и цанг. При подтекании – заменить фитинг.
Преимущества
- Пять цанговых портов – компактное решение для разветвления.
- Легкий, коррозионностойкий корпус из PBT.
- Быстрое соединение/разъединение без инструментов.
- Надежная фиксация трубок (цанги из нержавеющей стали).
- Герметичность (уплотнения NBR).
- Работа с вакуумом (до -99,99 кПа).
- Возможность использования с водой.
- Линейная форма для удобного монтажа в шкафах и на панелях.
Технические характеристики фитинга-разветвителя PK 8
| Параметр |
Значение |
| Тип |
Фитинг-разветвитель (коллектор) цанговый, 5-портовый |
| Количество портов |
5 |
| Присоединения | 5 цанговых зажимов под трубки наружным диаметром 8 мм |
| Форм-фактор | 1-3-1 (линейный) |
| Материал корпуса | Ударопрочный технополимер (PBT) |
| Материал цангов (фиксаторов) | Нержавеющая сталь |
| Материал уплотнений | NBR (нитрильный каучук) |
| Рабочее положительное давление, МПа (бар) | 0–1,0 (0–10) |
| Рабочее отрицательное давление (вакуум), кПа | -99,99 … 0 |
| Рабочая температура, °С | 0 … +60 |
| Рабочая среда | Сжатый воздух, инертные газы, вода (совместимая с NBR), вакуум (до -0,1 МПа) |
| Монтаж | Врезка в линию (последовательное соединение) |
Габаритные и присоединительные размеры
| А | В | С | D | E | F | |
| РК4 | 66 | 30 | 23 | 4 | 12 | 40 |
| РК6 | 68 | 35 | 31 | 6 | 14 | 40 |
| РК8 | 70 | 40 | 34 | 8 | 16 | 46 |
| РК10 | 92 | 45 | 37 | 10 | 18 | 56 |
| РК12 | 12 |
| Присоединение | цанга |
| Тип: | Фитинг - разветвитель PK |
| Давление макс bar | 10 |
| диаметр внутренний | под трубку 8мм |
| материал | пластик |
| Рабочая жидкость | воздух |
