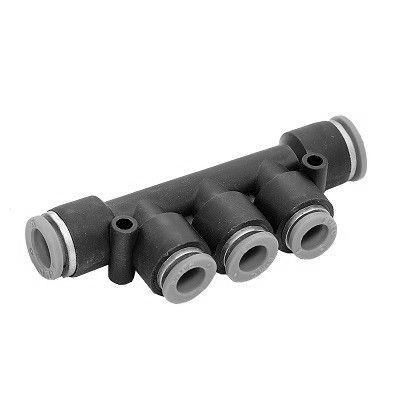

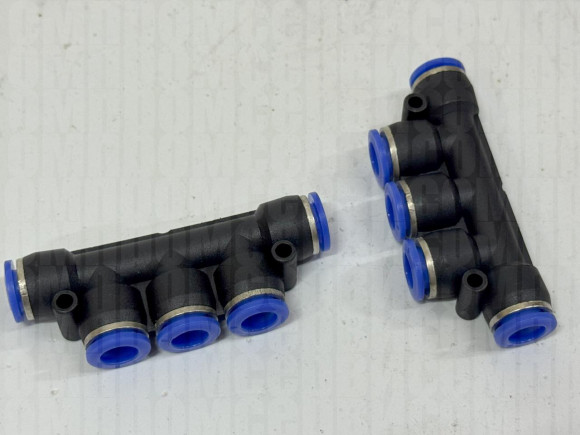

Фитинг-разветвитель PKG 8-6

Фитинг-разветвитель цанговый PKG 8-6 – это переходной коллектор, предназначенный для распределения потока сжатого воздуха (или воды) между трубками разного диаметра: вход/выходы для трубок 8 мм и 6 мм. Устройство имеет несколько цанговых зажимов , позволяющих подключать линии разного сечения в одной точке. Благодаря цанговой технологии (push-in), трубки устанавливаются и извлекаются одной рукой без использования инструментов. Корпус выполнен из ударопрочного технополимера (PBT), многозубчиковые цанги – из нержавеющей стали, уплотнения – из NBR. Рабочее давление – до 10 бар (1,0 МПа), вакуум – до -99,99 кПа, температура – от 0 до +60°C. Применяется для создания компактных узлов раздачи сжатого воздуха с переходом на разные диаметры в системах автоматизации, станкостроении, упаковочном оборудовании, а также в вакуумных установках.

Области применения:

• Пневматические системы промышленных станков, автоматических линий, робототехники.
• Системы подготовки и распределения сжатого воздуха (разводка с уменьшением диаметра).
• Вакуумные установки (до -0,1 МПа).
• Упаковочное, текстильное, деревообрабатывающее оборудование.
• Системы подачи воды низкого давления.
• Сборочные линии и испытательные стенды.

Монтаж и эксплуатация

• Подготовка трубок: обрезать строго под 90°, удалить заусенцы.
• Монтаж: вставить трубки 8мм  в порты под 8 мм,   трубки 6мм – в порты под 6 мм, до упора. Проверить фиксацию, потянув каждую трубку назад.
• Проверка: после монтажа подать давление, проверить герметичность мыльным раствором.
• Демонтаж трубки: нажать на разжимное кольцо и вытянуть трубку.
• Обслуживание: периодически проверять состояние уплотнений и цанг. При подтекании – заменить фитинг.

Технические характеристики фитинга-разветвителя PKG 8-6

Габаритные и присоединительные размеры
