Фитинг-тройник PW8-6

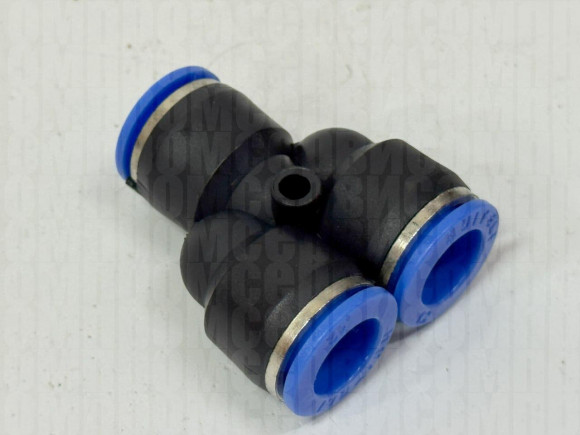

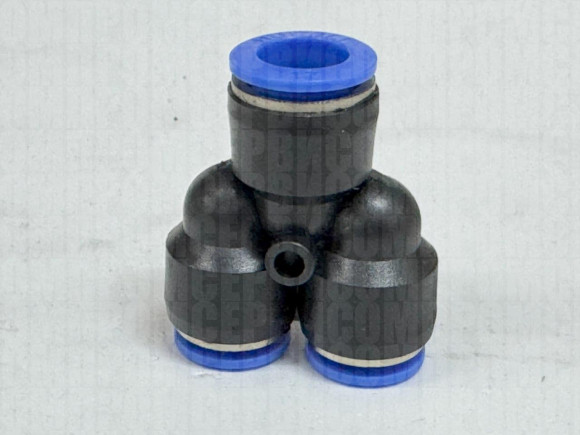

Фитинг-тройник Y-образный цанговый PW 8-6 – это переходной разветвитель, предназначенный для соединения пневматических трубок разного диаметра с плавным разделением потока под острым углом (Y-образная форма). Устройство имеет три цанговых зажима: два порта рассчитаны на трубку наружным диаметром 6 мм, один порт – на трубку 8 мм. Благодаря Y-образной геометрии, поток разделяется с минимальными потерями давления. Цанговые зажимы (push-in) обеспечивают быстрое подключение и отключение трубок без инструментов. Корпус выполнен из ударопрочного технополимера (PBT), многозубчиковые цанги – из нержавеющей стали, уплотнения – из NBR. Рабочее давление – до 9–10 бар (0,9–1,0 МПа), диапазон отрицательного давления (вакуум) – до -99,99 кПа, температура – от 0 до +60°C. Применяется для разветвления пневмолиний разного сечения в системах автоматизации, станкостроении, упаковочном оборудовании, а также в вакуумных установках.

Монтаж и эксплуатация

• Подготовка трубок: обрезать строго под 90°, удалить заусенцы.
• Монтаж: вставить трубки в цанговые отверстия в соответствии с диаметрами до упора   D 1 трубки 6мм - D 2 трубки 8мм.  Проверить фиксацию, потянув каждую трубку назад.
• Проверка: после монтажа подать давление (или вакуум), проверить герметичность мыльным раствором.
• Демонтаж: нажать на разжимное кольцо и вытянуть трубку.
• Обслуживание: периодически проверять состояние уплотнений и цанг. При подтекании – заменить фитинг.

Преимущества

• Y-образная форма – плавное разделение потока, меньшее гидравлическое сопротивление.
• Переходной вариант для трубок разного диаметра (8 мм и 6 мм).
• Легкий, коррозионностойкий корпус из PBT.
• Быстрое соединение/разъединение без инструментов.
• Надежная фиксация трубок (цанги из нержавеющей стали).
• Герметичность (уплотнения NBR).
• Широкий диапазон рабочего давления (включая вакуум).
• Компактный размер.

Технические характеристики фитинга-тройника PW 8-6

Габаритные и присоединительные размеры
