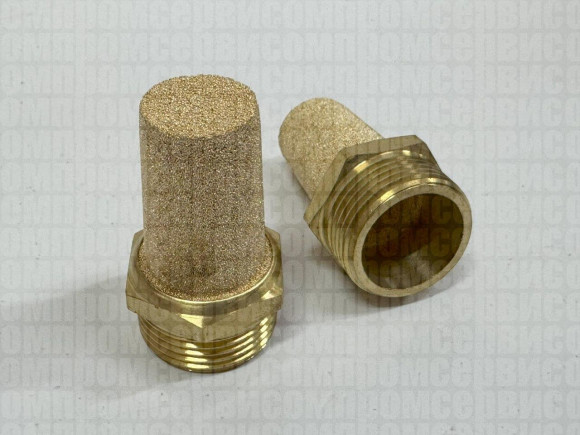

Пневмоглушитель A-8 (2931) 1/4

Пневмоглушитель A-08 – это компактное устройство с наружной резьбой G1/4", предназначенное для эффективного снижения уровня шума сжатого воздуха при его сбросе в атмосферу из выхлопных линий пневмораспределителей, клапанов, цилиндров и монтажных плит. Фильтрующий элемент выполнен из спеченной (пористой) бронзы, которая рассеивает кинетическую энергию потока, уменьшая шум до 80 дБ, и одновременно задерживает твердые частицы, защищая механизмы от попадания грязи и пыли. Корпус изготовлен из латуни, оснащен шестигранником под ключ (15 мм) для удобного монтажа. Рабочее давление – до 10 бар (1,0 МПа), номинальный расход – 1500 л/мин. Применяется в пневматических системах промышленного оборудования, станков, автоматических линий для соблюдения санитарных норм по шуму и продления срока службы аппаратуры.

Конструкция и материалы

Глушитель A-08 выполнен по классической активной схеме:

• Корпус – из латуни, устойчив к коррозии, имеет наружную резьбу G1/4" и шестигранник 15 мм для затяжки ключом.
• Фильтрующий элемент (вставка) – из спеченной бронзы (пористая бронза). Этот материал обеспечивает:

- Высокую пропускную способность (1500 л/мин при 6 бар).

- Эффективное шумоглушение (рассеивание энергии в порах).

- Стойкость к масляному туману и влаге.

- Механическую прочность.

Принцип работы:

Сжатый воздух, выходящий из выхлопного отверстия под давлением, попадает в глушитель. Проходя через поры спеченной бронзы, поток многократно разделяется на микроструи, расширяется и теряет скорость. Звуковые волны рассеиваются, уровень шума снижается. Одновременно пористый элемент задерживает твердые частицы, не пропуская их внутрь клапана при обратном подсосе.

Монтаж и обслуживание

• Присоединение: наружная резьба G1/4" (BSP). Вкручивается в выхлопное отверстие пневмораспределителя  или  плиты. Использование шестигранника 15 мм обеспечивает надежную затяжку.
• Положение: любое.
• Обслуживание: в процессе эксплуатации глушитель может забиваться маслянистыми отложениями и пылью. Рекомендуется периодически

1.Демонтировать.

2.Промыть в уайт-спирите или растворителе, совместимом с бронзой.

3.Продуть сжатым воздухом в обратном направлении (против потока).

4.При сильном загрязнении – заменить.

Технические характеристики пневмоглушителя A-8

Габаритные и присоединительные размеры
