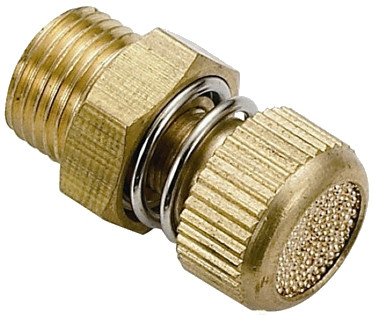

Пневмоглушитель с дросселем SD-01 (1/8)

Пневмоглушитель с дросселем SD-01 – это комбинированное устройство, объединяющее регулируемый дроссель и глушитель шума в одном корпусе. Модель с присоединением G1/8" предназначена для монтажа в выхлопные линии пневмораспределителей, клапанов и монтажных плит. Она позволяет вручную регулировать скорость сброса сжатого воздуха (расход от 0 до 540 л/мин), одновременно снижая уровень шума до 78 дБ и защищая механизмы от попадания грязи и пыли. Рифленый регулировочный винт обеспечивает удобную настройку без инструментов. Корпус выполнен из латуни, фильтрующий элемент – из спеченной бронзы. Рабочее давление – до 10 бар (1,0 МПа), температура эксплуатации – от -20 до +60°C. Применяется в пневматических системах, где требуется не только глушение шума, но и возможность регулировки скорости выхлопа, например, для управления скоростью обратного хода цилиндров или ограничения расхода при сбросе.

Конструкция и материалы

Глушитель-дроссель SD-01 выполнен в едином латунном корпусе с наружной резьбой G1/8". Основные элементы:

• Корпус – латунь, устойчива к коррозии, имеет шестигранник под ключ для удобного монтажа.
• Фильтрующий элемент (глушитель) – спеченная бронза, обеспечивает снижение шума и защиту от пыли.
• Дросселирующий узел – игольчатый клапан с рифленым винтом для ручной регулировки расхода. Вращая винт, оператор изменяет проходное сечение, уменьшая или увеличивая скорость выхлопа.

Принцип работы:

• При выхлопе сжатый воздух проходит через дроссельный канал (регулируемый) и затем через пористую бронзу. Дроссель ограничивает поток, задавая желаемую скорость сброса (расход от 0 до 540 л/мин). Затем воздух попадает в пористую бронзу, где его энергия рассеивается – уровень шума снижается.
• Регулировка производится вращением рифленого винта (по часовой стрелке – уменьшение расхода, против – увеличение). Возможна полная перекрытия выхлопа (расход 0) – клапан закрыт.

Монтаж и обслуживание

• Присоединение: наружная резьба G1/8". Вкручивается непосредственно в выхлопное отверстие  пневмораспределителя   или   монтажной плиты. Использование шестигранника обеспечивает плотную затяжку.
• Положение: любое, но для удобства регулировки рекомендуется обеспечивать доступ к рифленому винту.
• Настройка: при работе системы вращать винт до достижения желаемой скорости движения поршня (или скорости сброса).
• Обслуживание: периодически очищать глушитель от маслянистых отложений (промывка в уайт-спирите, продувка сжатым воздухом). При засорении дроссельного канала – прочистить.

Технические характеристики пневмоглушителя с дросселем SD-01
