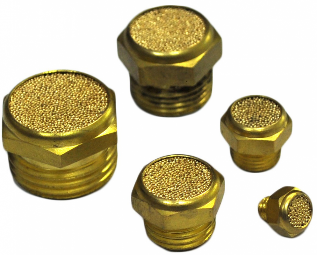

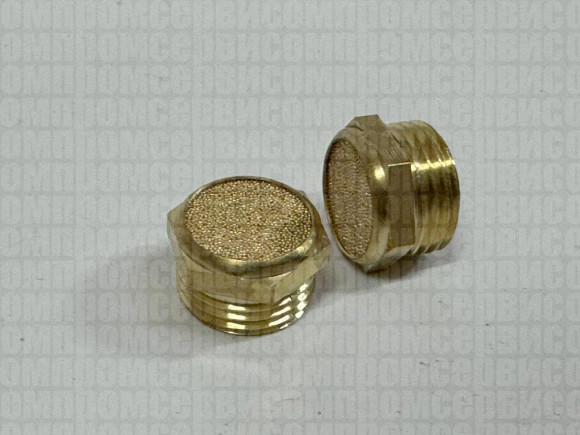

Пневмоглушитель V05 (3/4)

Пневмоглушитель V05 – это  магистральное  устройство, предназначенное для снижения уровня шума сжатого воздуха при его сбросе в атмосферу и защиты пневматических механизмов от попадания грязи, пыли и влаги через выхлопные отверстия. Модель с наружной резьбой G3/4" и шестигранником под ключ монтируется непосредственно в выхлопные линии пневмораспределителей, клапанов и монтажных плит. Фильтрующий элемент выполнен из вспененной бронзы, что обеспечивает эффективное глушение шума (уровень до 88 дБ) при номинальном расходе 6000 л/мин. Рабочее давление – до 10 бар (1,0 МПа), температура эксплуатации – от -20 до +60°C. Корпус изготовлен из латуни. Применяется в пневматических системах промышленного оборудования, станков, автоматических линий для соблюдения санитарных норм по шуму и защиты оборудования.

Конструкция и материалы

Глушитель V05 выполнен по классической схеме активного (пористого) глушителя. Основные элементы:

• Корпус с наружной резьбой G3/4" и шестигранником для удобного монтажа ключом.
• Фильтрующий элемент – вспененная бронза (пористая бронза). Этот материал обеспечивает:

-Высокую пропускную способность (6000 л/мин при 6 бар).

-Эффективное гашение шума за счет многократного расширения и торможения воздуха в порах.

-Устойчивость к маслам и влаге.

• Материал корпуса: латунь – устойчива к коррозии, прочна, долговечна.

Принцип работы:

Сжатый воздух, выходящий из выхлопного отверстия распределителя под давлением, попадает в глушитель. Проходя через поры вспененной бронзы, поток многократно разделяется на мелкие струйки, расширяется и теряет скорость. Энергия звуковых волн рассеивается, уровень шума снижается. Одновременно пористый элемент задерживает твердые частицы, не пропуская их внутрь клапана при обратном подсосе.

Монтаж и обслуживание

• Присоединение: наружная резьба G3/4" (BSP). Вкручивается в выхлопное отверстие пневмораспределителя или монтажной плиты. Использование шестигранника обеспечивает плотную затяжку без повреждения корпуса.
• Положение: любое (рекомендуется вертикальное или горизонтальное).
• Пневмоглушители монтируются в выхлопных/сброс линиях пневмораспределителей и монтажных плит.
• Обслуживание: в процессе эксплуатации глушитель может забиваться маслянистыми отложениями и пылью. Для восстановления пропускной способности его необходимо:

1.Демонтировать.

2.Промыть в уайт-спирите или другом растворителе, совместимом с бронзой.

3.Продуть сжатым воздухом в обратном направлении (против потока).

4.Периодичность – по мере падения эффективности (увеличение шума, замедление срабатывания распределителя).

5.Замена: при сильном загрязнении, не поддающемся очистке.

Технические характеристики пневмоглушителя V05

Габаритные и присоединительные размеры
