Пневмопедаль 4F210-08LG

Пневмопедаль 4F210-08LG – это двухпозиционный пятилинейный пневмораспределитель с ножным управлением, предназначенный для дистанционного управления потоками сжатого воздуха в пневматических системах. Модель оснащена механизмом фиксации педали, что позволяет удерживать выбранное положение без постоянного нажатия ногой. Присоединение – G1/4", рабочее давление 0–8 бар (макс. 10 бар), рабочая температура от -20 до +70°C. Корпус выполнен из алюминиевого сплава, распределительный элемент – цилиндрический золотник с эластичными уплотнениями. Применяется для управления пневмоцилиндрами, захватами, прижимами, тормозными системами и другим оборудованием в промышленности, автосервисах и на производственных линиях.

Конструкция и принцип работы

Распределитель выполнен на основе цилиндрического золотника с эластичными уплотнениями, что обеспечивает высокую герметичность и долговечность. Корпус изготовлен из алюминиевого сплава, устойчивого к коррозии и механическим воздействиям.

Схема работы: 5/2 (пять линий, два положения). При нажатии на педаль золотник перемещается, соединяя вход P с одним из выходов (A или B) и соответствующий противоположный выход со сливом. При повторном нажатии (благодаря механизму фиксации) педаль возвращается в исходное положение (или переключается во второе фиксированное состояние). Фиксация позволяет удерживать выбранный режим без постоянного нажатия.

Для подключения к пневмосистеме используйте -  фитинги , пневмоглушители  и   пневмотрубку.

Технические характеристики пневмопедали 4F210-08LG

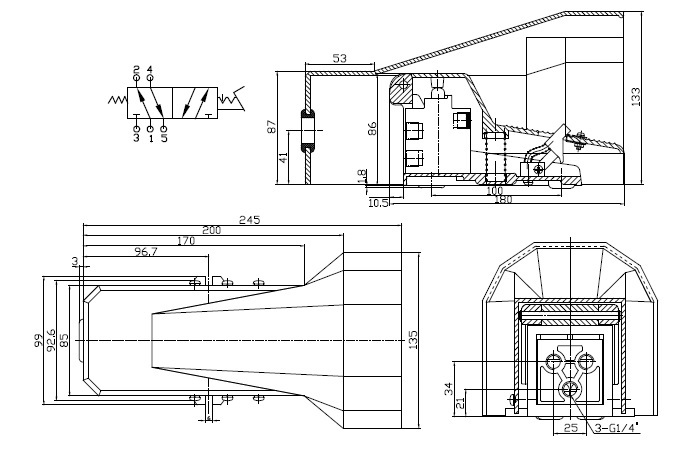

Присоединительные  и  габаритные   размеры  4F210-08LG
