Пневмораспределитель 4H330C-10
- Обзор
- Характеристики
- Отзывы0
Пневмораспределитель 4H330C-10 – это пятилинейный трехпозиционный (5/3) пневматический клапан с ручным тумблером и схемой закрытый центр . Устройство предназначено для управления двухсторонними и односторонними исполнительными механизмами в технологических линиях, прессах, автоматах и другом оборудовании, где требуется фиксация положения в нейтрали. В средней позиции все каналы (P, A, B) закрыты, что обеспечивает надежную блокировку подачи воздуха при отключенном управлении. Переключение осуществляется боковым тумблером; в зависимости от исполнения возможна фиксация в крайних положениях или пружинный возврат. Присоединение входных/выходных портов – G3/8", выхлопных – G1/4". Рабочее давление – 0–8 бар (0,8 МПа), температура эксплуатации – от -20 до +70°C. Корпус выполнен из алюминиевого сплава, монтаж возможен на плоскость (через отверстия в корпусе) или на панель (через отверстие Ø22 мм с фиксацией гайкой M16×1,5).
Схема работы 5/3 с закрытым центром:
- Нейтральное положение (центр): тумблер находится в среднем положении. Все каналы P, A, B закрыты. Подача воздуха к исполнительному механизму отсутствует, шток цилиндра фиксируется.
- Рабочее положение 1: при отклонении тумблера в одну сторону золотник перемещается, соединяя вход P с рабочим выходом A, а выход B соединяется с выхлопом ( R). Происходит движение исполнительного механизма в одном направлении.
- Рабочее положение 2: при отклонении тумблера в другую сторону P соединяется с B , а A – с выхлопом. Механизм движется в противоположном направлении.
- Для удобства монтажа к пневмосистеме используйте - фитинги , пневмоглушители и пневмотрубку.
Преимущества
- Трехпозиционная схема с закрытым центром для фиксации исполнительных механизмов.
- Удобное ручное управление тумблером.
- Высокая пропускная способность .
- Алюминиевый корпус – устойчивость к коррозии и вибрациям.
- Два варианта монтажа (на плоскость и на панель).
- Долговечная золотниковая конструкция.
Технические характеристики пневмораспределителя 4H330C-10
| Параметр | Значение |
| Модель | 4H330C-10 |
| Тип | Пневмораспределитель с ручным тумблером |
| Схема работы | 5/3 (пять линий, три положения) |
| Центральное положение | Закрытый центр (все каналы закрыты) |
| Присоединение (вход, выходы) |
G3/8" (BSP) |
| Присоединение (выхлоп) | G1/4" (BSP) |
| Материал корпуса | Алюминиевый сплав |
| Материал уплотнений | NBR (нитрильный каучук) |
| Рабочая среда | Сжатый воздух, инертные газы (тонкость очистки – 40 мкм) |
| Рабочее давление | 0–8 бар (0–0,8 МПа) |
| Температура эксплуатации | -20 … +70°C (при отсутствии капельной влаги) |
| Тип конструкции | Золотниковый |
| Способ управления | Ручное управление прямого действия |
Структура условного обозначения
| Обозначение | 4Н | 3 | 30 | С | 10 |
| Значение | серия - пяти линейный | габарит | трёх позиционный | закрытый центр | 3/8 |
Схема

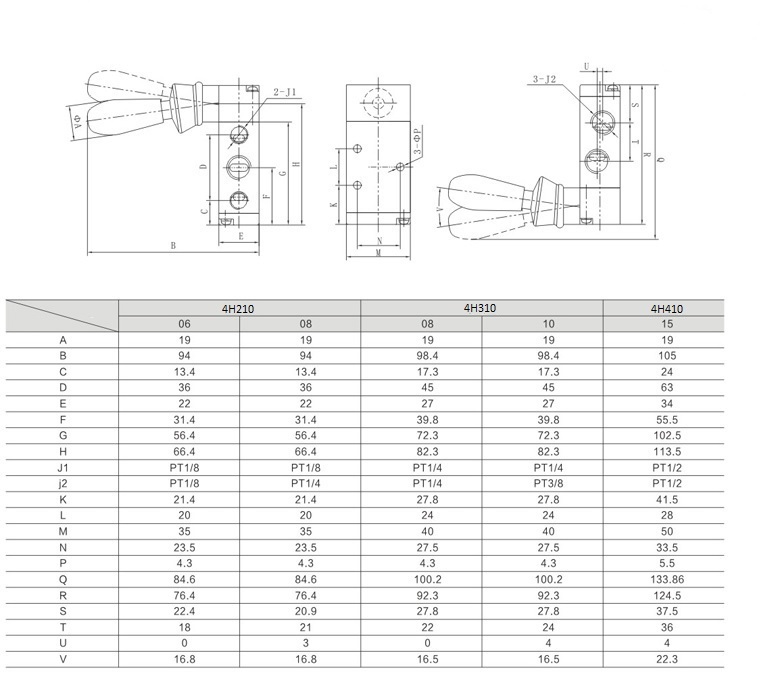

Габаритные и присоединительные размеры
| Присоединение | 3/8 , сброс 1/4 |
| Тип: | 5/3 закрытый центр |
| Давление макс bar | 10 |
| материал | металл |
| Рабочая жидкость | сжатый воздух |
