CB 50 Задняя цапфа (вилка) для пневмоцилиндров ISO 6431

Задняя цапфа CB 50 (двойная проушина, вилка) – это шарнирный монтажный элемент для пневмоцилиндров с диаметром поршня 50 мм, выпускаемых по стандарту ISO 6431 (серии SC, TBC, DNC и аналоги). Цапфа крепится к задней крышке цилиндра с помощью входящих в комплект винтов и обеспечивает шарнирное соединение с ответной частью (например, с подвеской CA50). Такое крепление позволяет цилиндру самовыравниваться под нагрузкой и работать с угловым смещением (качанием) в одной плоскости.
Ключевая особенность: CB50 – это охватываемая цапфа (два параллельных уха), которая работает в паре с проушиной CA50 или аналогичным элементом. Обеспечивает передачу осевых и радиальных нагрузок, снижает изгибающие усилия на шток и продлевает ресурс уплотнений.

Область применения

• Шарнирное крепление пневмоцилиндров к раме или кронштейну
• Механизмы, где цилиндр должен качаться при работе (открывание люков, клапанов, заслонок)
• Системы автоматизации с несоосными узлами
• Снижение боковых нагрузок на шток при циклическом движении

Принцип установки и совместимость

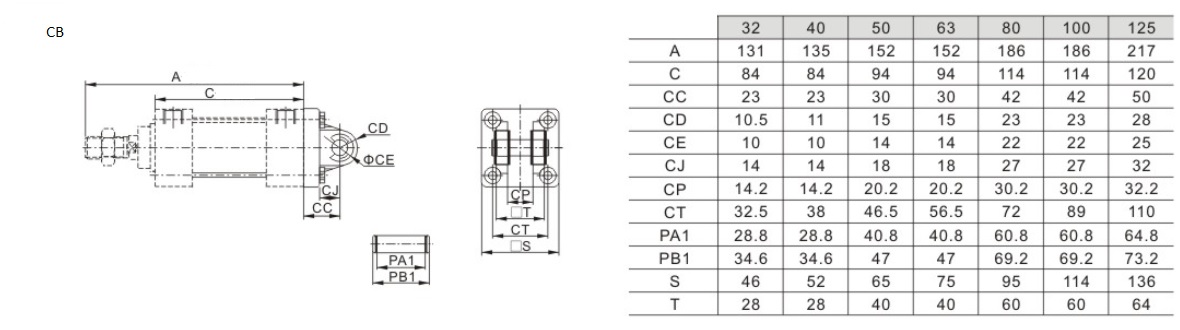

1. Проверка цилиндра: На задней крышке цилиндра должны быть  резьбовые отверстия с межосевым расстоянием, соответствующим CB50. Стандарт ISO 6431 для Ø50 .
2. Крепление цапфы: Приложите CB32 к задней крышке, совместив отверстия. Вверните два винта из комплекта (с внутренним шестигранником). Затяните крест-накрест моментом 5–7 Н·м.
3. Шарнирное соединение: Вставьте палец (ось) через отверстия цапфы CB50 и ответную проушину (например, CA50). Ответная часть может быть закреплена на раме или кронштейне.
4. Фиксация пальца: Используйте шплинт, стопорное кольцо или гайку для предотвращения выпадения оси.
5. Проверка качания: Убедитесь, что цилиндр свободно поворачивается на оси без заеданий.

Важные рекомендации:

• Перед заказом проверьте соответствие цапфы стандарту ISO и точные присоединительные размеры.
• Убедитесь в целостности опорных поверхностей цилиндра – износ может повлиять на стабильность крепления.
• Контролируйте момент затяжки крепежа и ориентацию цапфы, чтобы избежать осевого смещения.
• В агрессивных средах выбирайте исполнения из нержавеющей стали.
• Избегайте значительных боковых ударных нагрузок и превышения рекомендованного давления (обычно до 1,0 МПа для пневмоцилиндров).
