CR 32 Опорная стойка для пневмоцилиндров ISO 6431

Опорная стойка CR 32 – это охватываемая шарнирная опора для монтажа пневмоцилиндров с диаметром поршня 32 мм, выпускаемых по стандарту ISO 6431 (серии SC, TBC, DNC и аналоги). Стойка крепится к корпусу цилиндра с помощью входящих в комплект винтов и обеспечивает шарнирное соединение с монтажной поверхностью. Такая конструкция позволяет цилиндру самовыравниваться под нагрузкой и работать при переменном угле между осью цилиндра и плоскостью крепления.

Область применения

• Шарнирное крепление пневмоцилиндров на рамах, кронштейнах и подвижных механизмах
• Промышленная автоматизация (сборочные линии, конвейеры, упаковочные машины)
• Системы позиционирования и подачи деталей
• Открывание/закрывание клапанов, люков, заслонок
• Механизмы, где ось цилиндра не фиксирована (угловые перемещения)
• Замена жесткого крепления при вибрациях и ударных нагрузках

Принцип работы и конструкция

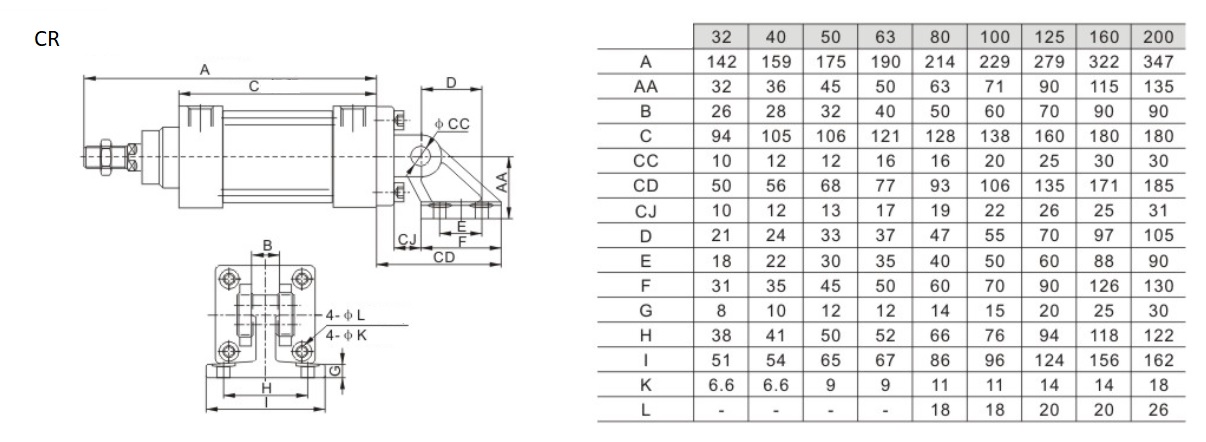

Стойка CR 32 представляет собой металлическую деталь с двумя параллельными щеками и крепёжной площадкой. Она надевается на корпус цилиндра и фиксируется винтами через резьбовые отверстия в корпусе цилиндра. В щеках имеются отверстия для установки оси (пальца), которая соединяет стойку с ответным кронштейном на раме.

Установка и совместимость

1. Проверка цилиндра: на корпусе цилиндра (обычно на передней или задней части) должны быть два резьбовых отверстия с межосевым расстоянием, соответствующим CR 32.
2. Крепление стойки: приложите стойку к цилиндру так, чтобы её отверстия совпали с резьбовыми. Вверните винты (в комплекте) и затяните моментом 5–7 Н·м.
3. Шарнирное соединение: установите палец (ось) через отверстия в щеках стойки и ответный кронштейн. Зафиксируйте палец шплинтом, стопорным кольцом или гайкой.
4. Регулировка: убедитесь, что цилиндр свободно качается на оси без заеданий.

Совместимость: Подходит ко всем цилиндрам стандарта ISO 6431 диаметром 32 мм (SC32, TBC32, DNC-32, Festo, Camozzi, SMC и др.), имеющим стандартное расположение крепёжных отверстий.
