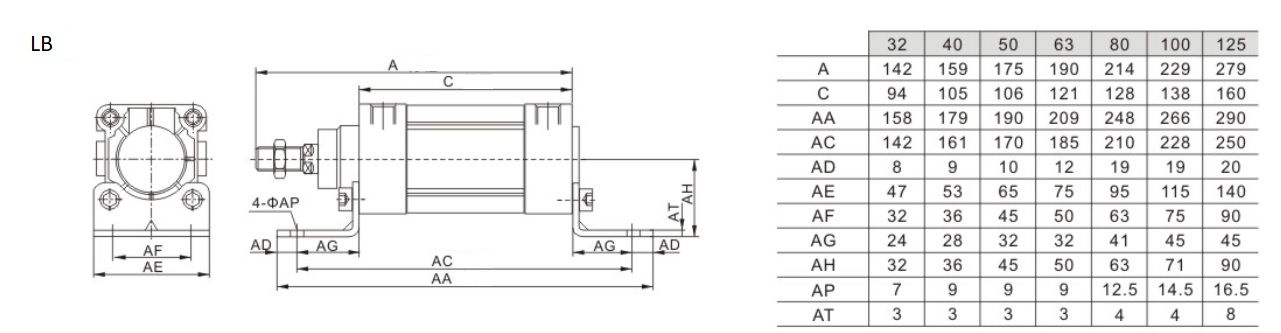

Крепёжная лапа (уголок) LB 63 для пневмоцилиндров ISO 6431

Крепёжная лапа (уголок) LB 63 – это монтажный элемент для жёсткой фиксации пневмоцилиндров с диаметром поршня 63 мм, выпускаемых по стандарту ISO 6431 (серии SC, TBC, DNC и аналоги). Лапы устанавливаются на переднюю и заднюю крышки цилиндра с помощью входящих в комплект винтов, обеспечивая параллельное расположение цилиндра относительно монтажной поверхности (рамы, плиты, кронштейна).
Ключевая особенность: в отличие от шарнирных опор (CA, CR), лапы LB дают жёсткое крепление без возможности качания. Это идеально для применений, где требуется строгое осевое движение штока без перекосов и вибраций корпуса.

Область применения

• Жёсткий монтаж пневмоцилиндров на стационарных рамах и плитах
• Промышленная автоматизация (сборочные линии, конвейеры, упаковочные машины)
• Станки и технологическое оборудование
• Прессы, штампы, зажимные устройства
• Системы, где цилиндр должен оставаться неподвижным относительно опоры (шток движется)
• Замена шарнирного крепления при высоких требованиях к соосности

Основные преимущества

• Жёсткая фиксация – цилиндр не качается, шток движется строго по оси
• Простота монтажа – два уголка (передний и задний) и винты в комплекте
• Надёжность – металлическая конструкция (оцинкованная сталь)
• Совместимость по стандарту ISO 6431 – подходит ко всем цилиндрам Ø63 мм
• Устойчивость к вибрациям – при правильной затяжке лапы не ослабевают
• Компактность – минимальные габариты, цилиндр монтируется близко к поверхности

Важные рекомендации при монтаже:

• Соблюдайте соосность при установке лап – перекосы лап вызовут заклинивание штока.
• Используйте шайбы (плоские и пружинные) под винты крепления лап к опоре.
• Не передавайте значительные боковые усилия через лапу – они рассчитаны только на осевые нагрузки. При наличии боковых нагрузок используйте дополнительные опоры или подшипниковые опоры штока.
• Перед окончательной фиксацией сначала соберите крепёжный узел на один болт и проверьте центровку.
