Вилка штока пневмоцилиндра Y 125 (M27X2)

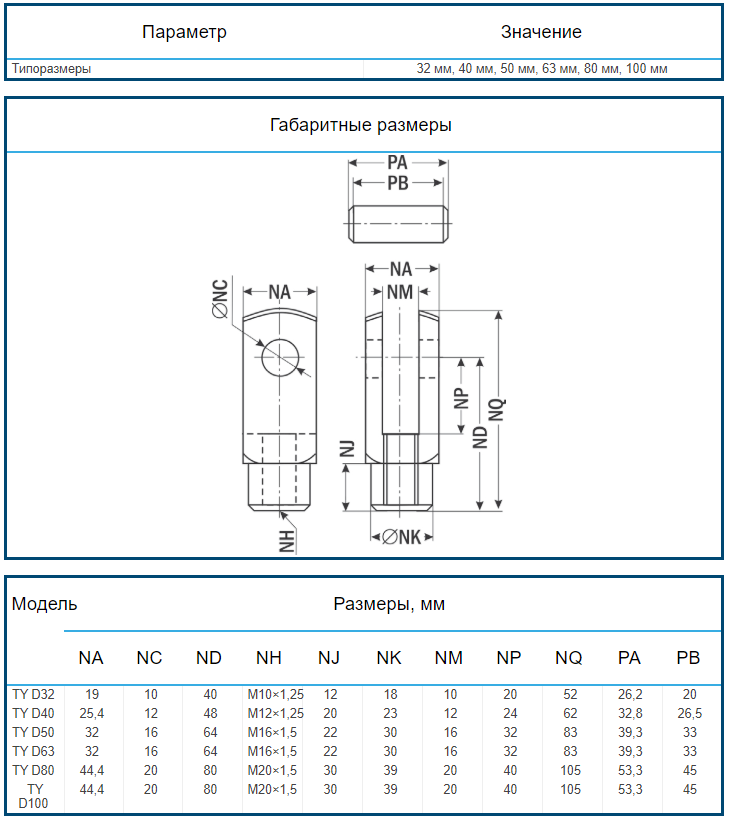

Вилка штока Y 125 – это шарнирный элемент для механического соединения штока пневмоцилиндра (или гидроцилиндра) с исполнительным механизмом (тягой, кронштейном, рычагом). Вилка крепится к штоку через внутреннюю резьбу M27×2 (тонкая метрическая резьба) и обеспечивает шарнирное сцепление с ответной вилкой или проушиной. Предназначена для цилиндров с диаметром поршня 125 мм.
Ключевая особенность: вилка передаёт осевое усилие от штока на механизм, одновременно допуская угловые перемещения (до ±15°), что компенсирует несоосность и снижает износ штока и уплотнений.

Область применения

• Соединение штока пневмоцилиндра с ведомым механизмом (рычаг, тяга, заслонка)
• Промышленная автоматизация (сборочные линии, конвейеры, упаковочные машины)
• Открывание/закрывание клапанов, люков, заслонок
• Системы позиционирования и подачи деталей
• Робототехника и манипуляторы
• Замена жёсткого соединения при необходимости компенсации угловых смещений

Основные преимущества

• Шарнирное соединение – допускает угловые перемещения, компенсирует несоосность
• Точная центровка – минимальный люфт, стабильная передача усилия
• Простая установка – накручивается на резьбу штока, фиксируется контргайкой
• Надёжность – металлическая конструкция (оцинкованная сталь)
• Совместимость – подходит к цилиндрам SC, TBC, DNC, Festo, SMC и другим с резьбой штока M27×2
• Передача осевой нагрузки – через упорную и боковые поверхности вилки

Принцип установки и совместимость

1. Подготовка штока: На штоке цилиндра должна быть наружная резьба M27×2 (обычно у SC/ТВС125 это стандарт). Резьба должна быть чистой, без забоин.
2. Навинчивание вилки: Наверните вилку на шток до упора (или до требуемого положения). Легко затяните рукой.
3. Фиксация контргайкой: Используйте контргайку (обычно идёт в комплекте или покупается отдельно) для фиксации вилки от самоотвинчивания при вибрациях. Затяните ключом.
4. Шарнирное соединение: Вставьте палец (ось) через отверстия в вилке и ответную проушину. Зафиксируйте палец шплинтом, стопорным кольцом или гайкой.
5. Проверка: Убедитесь, что вилка свободно качается на оси, люфт минимален, но нет заеданий.

Важные рекомендации:

• При навинчивании вилки не перекашивайте резьбу – сначала наживите руками на 2–3 оборота.
• Для тяжёлых нагрузок используйте фиксатор резьбы на резьбу штока.
• Регулярно проверяйте затяжку контргайки и состояние пальца/шплинта.
• При работе цилиндра на высокой частоте используйте пальцы с твердосплавным покрытием для снижения износа.
