АFС 2000 блок подготовки воздуха

Блок подготовки воздуха  АFС 2000 – это профессиональное комбинированное устройство вертикальной компоновки, объединяющее фильтр-влагомаслоотделитель, регулятор давления с манометром и маслораспылитель (лубрикатор) в одном компактном модуле. Он предназначен для трехступенчатой подготовки сжатого воздуха: очистки от влаги, масла и твердых частиц (степень фильтрации 25 мкм), точной регулировки выходного давления в диапазоне 0,5–8,5 бар (0,05–0,85 МПа) и дозированной подачи масла (рекомендуемая вязкость ISO VG 32) для смазки пневмоинструмента и исполнительных механизмов. Модель с присоединением G1/4" рассчитана на максимальное рабочее давление до 12 бар и пропускную способность до 500 л/мин. Все модули смонтированы на общей консоли, стаканы выполнены из прозрачного полиэтилена  и крепятся байонетным замком. Корпус из алюминиевого сплава. Применяется в ТВЧ-станках, термосварочном оборудовании, компрессорных линиях, промышленной автоматизации и для питания пневмоинструмента.

Конструкция и принцип работы

Блок состоит из двух последовательно соединенных модулей, смонтированных на общей консоли (вертикальной  компоновка). Модули легко заменяются и дополняются.

Модули ( слева направо ):

1. Фильтр-влагомаслоотделитель и регулятор давления (редуктор) с манометром в одном корпусе.

• Корпус из алюминиевого сплава.
• Стакан из прозрачного полиэтилена (PE) , крепление – байонетный замок.
• Объем сбора конденсата – 15 мл.
• Слив конденсата – ручной (кнопка).
• Фильтрующий элемент – сменный пористый (спеченный полимер или латунь), степень фильтрации 25 мкм. Обеспечивает двойную очистку: центробежную и через элемент.
• Регулятор давления - диафрагменного типа, с клапаном сброса избыточного давления.
• Рукоятка поворотная с фиксацией нажатием – позволяет точно настроить давление и зафиксировать значение.
• Манометр с присоединением G1/8 (в комплекте) для визуального контроля выходного давления.
• Диапазон регулировки выходного давления 0,5–8,5 бар (0,05–0,85 МПа).

2. Маслораспылитель (лубрикатор)

• Объем масляной чаши – 25 мл, стакан из прозрачного полиэтилена .
• Дозирующий клапан с регулировкой подачи масла. Рекомендованное масло – ISO VG 32.
• Принцип работы: эжекторный – при прохождении воздуха создается зона пониженного давления, масло поднимается по капиллярной трубке и распыляется в поток, образуя масляный туман.

Монтаж

• Присоединение: вход и выход – внутренняя резьба G1/4" (BSP). Для удобства монтажа к пневмосистеме используйте    фитинги и  пневмотрубку.
• Подключение манометра: резьба G1/8" (манометр в комплекте).
• Положение: строго вертикальное (±5°). Крепление через консоль (в комплекте).

Обслуживание:

1. Фильтр: периодически сливать конденсат (ручная кнопка). При загрязнении фильтрующего элемента – заменить.
2. Лубрикатор: следить за уровнем масла (доливать по мере расхода), регулировать подачу масла под конкретного потребителя. Использовать масло рекомендованной вязкости (ISO VG 32).
3. Регулятор: проверять герметичность, контролировать показания манометра. При необходимости подтянуть соединения.

Важно: если в системе используется смазка через лубрикатор, она должна подаваться постоянно. Недопустимо периодическое включение/выключение

Технические характеристики блока подготовки воздуха АFС 2000

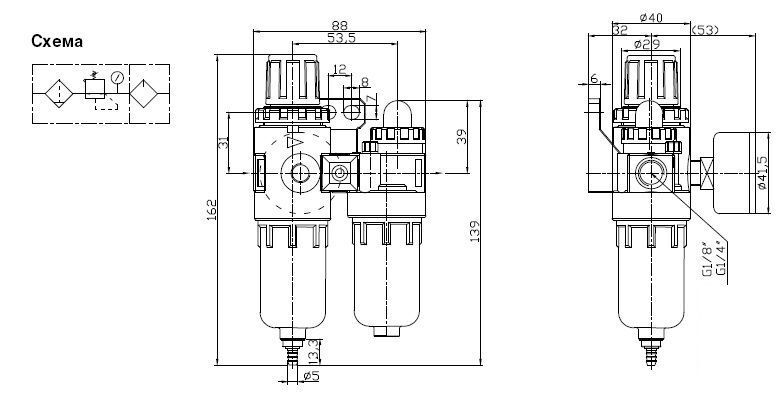

Габаритные  и  присоединительные  размеры
