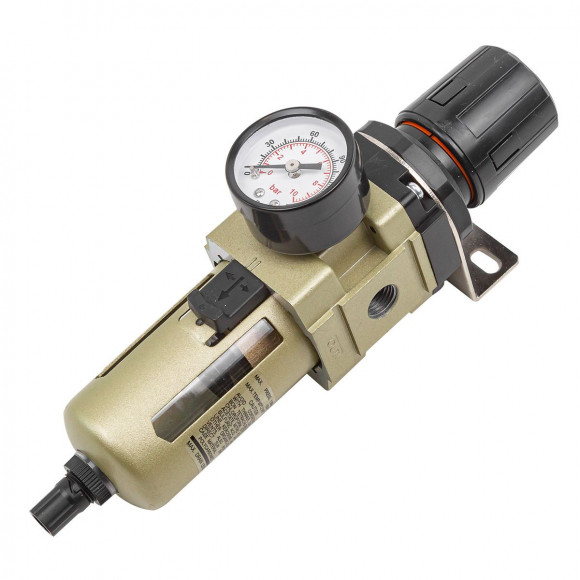

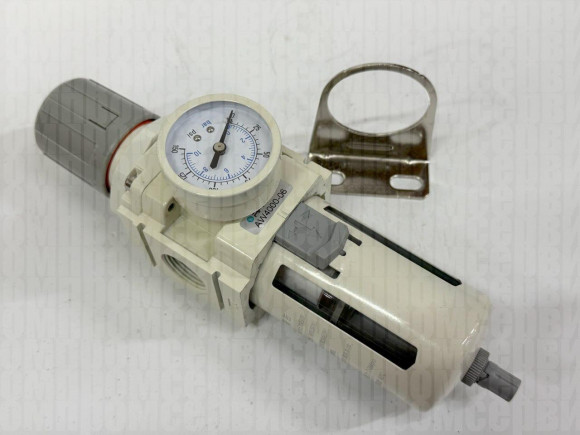

AW 4000-06 фильтр-регулятор с манометром

Фильтр-регулятор AW4000-06 – это блок подготовки воздуха, объединяющий фильтр-влагомаслоотделитель, регулятор давления и манометр в одном корпусе. Устройство предназначено для очистки сжатого воздуха от капельной влаги, масляного тумана и твердых частиц, а также для точного поддержания заданного давления в пневматической системе. Модель с присоединением G3/4", пропускной способностью 4500 л/мин, тонкостью фильтрации 25 мкм и регулируемым диапазоном давления 0,05–0,85 МПа (0,5–8,5 бар). Корпус изготовлен из цинкового сплава с металлическими резьбовыми вставками, стакан фильтра – из ударопрочного поликарбоната, фильтрующий элемент – устойчив к агрессивным химическим средам. Применяется в промышленных пневмосистемах, на производственных линиях, в станкостроении и для питания пневмоинструмента. Доступны различные типы слива конденсата: ручной (M), полуавтоматический (A), автоматический (D) и клапан срабатывания при отсутствии давления (DA).

Конструкция и принцип работы

Блок подготовки воздуха AW4000-06 выполнен по модульному принципу и состоит из трех основных узлов, расположенных последовательно:

1. Фильтр-влагомаслоотделитель – первая ступень подготовки. Сжатый воздух поступает в фильтр, где под действием центробежных сил происходит отделение крупных капель влаги и масла, которые оседают на дно стакана. Твердые частицы задерживаются фильтрующим элементом из спеченной бронзы (тонкость фильтрации 25 мкм). Накопленный конденсат удаляется через сливной клапан (в зависимости от исполнения – ручной, полуавтоматический или автоматический).
2. Регулятор давления (редуктор) – вторая ступень. Очищенный воздух поступает в редукционный клапан, который снижает и стабилизирует давление до заданного значения. Настройка осуществляется вращением рукоятки с фиксацией (нажатием). Диапазон регулировки – 0,05–0,85 МПа (0,5–8,5 бар). Встроенный манометр позволяет контролировать выходное давление.
3. Манометр – установлен на корпусе регулятора, обеспечивает визуальный контроль давления. Присоединительная резьба манометра – G1/4".

Материалы и надежность

• Корпус – цинковый сплав с металлическими резьбовыми вставками, обеспечивающими надежное соединение и устойчивость к многократному монтажу.
• Стакан фильтра – ударопрочный поликарбонат (прозрачный), позволяющий визуально контролировать уровень конденсата. Защищен от механических повреждений (наличие защитного кожуха в зависимости от исполнения).
• Фильтрующий элемент – спеченная бронза, обеспечивающая высокую пропускную способность при тонкой очистке.
• Уплотнения – NBR (нитрильный каучук), совместимые со сжатым воздухом и минеральными маслами.

Монтаж и подключение

• Присоединение: вход и выход – резьба G3/4".  Для удобства монтажа к пневмосистеме используйте    фитинги  и  пневмотрубку.
• Крепление: через кронштейн, входящий в комплект поставки.
• Положение: рекомендуется вертикальное (стаканом вниз).
• Обслуживание: периодическая очистка стакана от конденсата (для ручного слива) и замена фильтрующего элемента по мере загрязнения.

Преимущества

• Комбинированное устройство (фильтр + регулятор + манометр) – экономия места и упрощение монтажа.
• Высокая пропускная способность (4500 л/мин) – подходит для мощных пневмосистем.
• Широкий диапазон регулировки давления.
• Фильтрация 25 мкм – защита оборудования от загрязнений.
• Прозрачный стакан для визуального контроля конденсата.
• Выбор типа слива под любые условия эксплуатации.

Технические характеристики фильтра-регулятора AW4000-06

Габаритные  и  присоединительные  размеры  серии  AW
