BL 4000 маслораспылитель/лубрикатор

Маслораспылитель ВL4000 – это пневматический лубрикатор, предназначенный для автоматической подачи масла в поток сжатого воздуха с целью смазки пневмоинструмента и других пневматических устройств. Модель с присоединением G1/2" рассчитана на номинальный расход воздуха 4000 л/мин и рабочее давление до 10 бар (1 МПа). Объем масляной чаши составляет 90 см³. Устройство обеспечивает равномерное распыление масла (рекомендуемая вязкость ISO VG 32) непосредственно в воздушный поток, что значительно снижает износ и трение внутренних деталей пневмоинструмента, увеличивая его ресурс. Корпус выполнен из алюминиевого сплава, стакан – из ударопрочного поликарбоната. Устанавливается строго вертикально в системе подготовки воздуха после фильтра и регулятора давления. Применяется в промышленности, автосервисах, на производственных участках для обслуживания пневмогайковертов, шлифмашин, краскопультов и другого оборудования.

Конструкция и принцип работы

Лубрикатор ВL4000- выполнен по эжекторной схеме, которая обеспечивает пропорциональное добавление масла в зависимости от расхода воздуха.

Основные элементы:

• Корпус – из алюминиевого сплава с металлическими резьбовыми вставками для надежного подключения фитингов.
• Масляная чаша (стакан) – из прозрачного поликарбоната, позволяет визуально контролировать уровень масла.
• Защитный кожух ( с окошками  для  визуального  контроля) .
• Дозирующий клапан – регулирует количество подаваемого масла (капель на литр воздуха).
• Капиллярная трубка – поднимает масло из чаши в эжекторную камеру.
• Регулировочный винт – для настройки интенсивности смазки.

Принцип действия:

1. Сжатый воздух проходит через лубрикатор, создавая в эжекторной камере зону пониженного давления.
2. Масло из чаши поднимается по капиллярной трубке и через дозирующее сопло подается в воздушный поток.
3. Воздушный поток разбивает масло на мельчайшие капли (туман), которые уносятся к потребителю.
4. Регулировочный винт позволяет изменять количество масла от минимальной подачи  до максимальной.
5. Осевшие на стенках трубок капли масла постепенно смываются потоком воздуха и также достигают потребителя.

Технические характеристики маслораспылителя ВL4000

Рекомендации по монтажу и эксплуатации

• Положение: строго вертикальное (±5°) с использованием штатного кронштейна. При отклонении от вертикали подача масла становится нестабильной. Для удобства монтажа к пневмосистеме используйте    фитинги и  пневмотрубку.
• Последовательность в блоке подготовки: фильтр → регулятор давления → маслораспылитель. Установка маслораспылителя до фильтра или регулятора не допускается.
• Расположение: как можно ближе к потребителю (желательно на расстоянии не более 3–5 метров), чтобы минимизировать оседание масла в магистрали и обеспечить равномерную смазку.
• Выбор масла: использовать масла с вязкостью ISO VG 32 (например, веретенное масло, специальные лубрикаторные масла). Отклонение по вязкости приводит к нестабильной подаче и изменению характера распыления.
• Настройка: регулировку дозировки производить при работающем инструменте (максимальном расходе). Рекомендуется начинать с минимальной подачи и увеличивать до появления легкого масляного тумана на выхлопе инструмента.
• Обслуживание: регулярно проверять уровень масла (доливать при снижении), очищать стакан от загрязнений, промывать дозирующий клапан при необходимости.
• Важно: если в системе используется масло, оно должно подаваться постоянно. Недопустимо периодическое включение/выключение смазки.

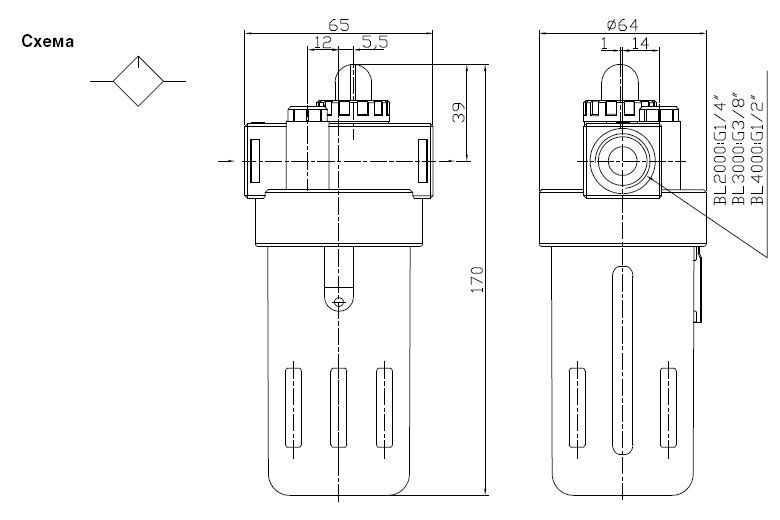

Габаритные  и  присоединительные  размеры
