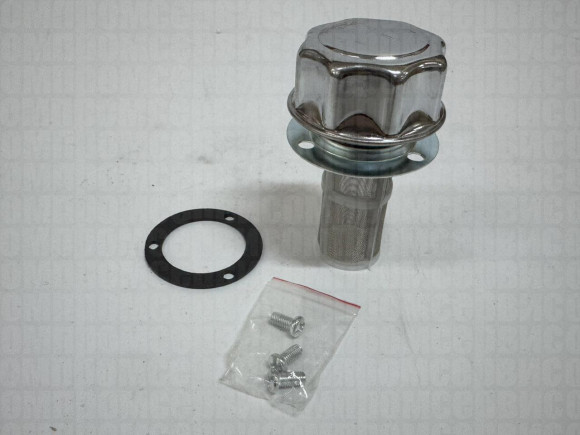

Сапун для гидробака АB 1163 ( Ø50 )
- Обзор
- Характеристики
- Отзывы0
Заливная горловина-сапун АВ-1163 — это многофункциональный узел для верхней крышки гидравлического бака или маслостанции. Устройство решает две ключевые задачи: при заливке масла встроенная металлическая сетчатая корзина (съёмная) задерживает крупные механические примеси, предотвращая их попадание в систему; при работе гидропривода встроенный фильтр (сапун) очищает поступающий в бак воздух от пыли и влаги (тонкость очистки воздуха 10 мкм). Такая двухступенчатая защита предотвращает абразивный износ насосов, клапанов и цилиндров, продлевая срок службы гидрооборудования. Модель крепится на крышке бака через фланец с шестью винтами . Доступен аналог AB-1162 с тремя винтами крепления.
Конструкция и принцип работы
- Корпус (фланец) – стальной, с тремя отверстиями под винты для крепления к крышке бака. Для модели AB-1163 предусмотрено 6 отверстий (повышенная жёсткость).
- Заливная горловина – снабжена резьбовой крышкой (герметично закрывается).
- Сетчатая корзина – сменный фильтрующий элемент из металлической сетки (тонкость фильтрации 100 мкм). При заливке масла через горловину жидкость проходит через сетку, и крупные загрязнения оседают.
- Сапун (фильтр воздуха) – встроен в крышку горловины. При изменении уровня масла воздух поступает или выходит из бака через сапун, который задерживает частицы размером ≥10 мкм.
- Уплотнение – термостойкое кольцо из NBR (нитрильный каучук), обеспечивающее герметичность между фланцем и крышкой бака.
Принцип действия:
- При заливке масла: оператор откручивает крышку, заливает масло через горловину. Жидкость проходит через сетчатую корзину, крупные частицы (окалина, стружка) остаются в корзине. Чистое масло поступает в бак.
- При работе гидросистемы: давление и уровень масла меняются. Воздух, выходящий из бака или засасываемый внутрь, проходит через сапун с фильтрацией 10 мкм. Все аэрозоли, пыль, влага остаются на фильтре. Это исключает засасывание грязи из атмосферы.
- Обслуживание: через определённые интервалы сетчатую корзину и сапун можно извлечь, промыть (продуть) и установить обратно.
Технические характеристики заливной горловины-сапуна AB-1163
| Параметр | Значение |
| Тип | Заливная горловина со встроенным сапуном |
| Крепление к крышке бака | Фланец, 6 винтов |
| Материал корпуса | Сталь |
| Материал уплотнения | NBR |
| Рабочая среда | Минеральные масла, синтетические масла (по совместимости) |
| Температура рабочей жидкости, °С | –30 … +90 |
| Температура окружающей среды, °С | –30 … +90 |
| Степень защиты | IP54 (при затянутой крышке) |
| Тонкость фильтрации воздуха (сапун), мкм | 10 |
| Тонкость фильтрации масла (сетчатая корзина), мкм | 100 (металлическая сетка) |
| Тип: | Заливная горловина ( сапун ) |
| Рабочая жидкость | минеральное масло |
| Вес | 0.19 кг |
