Гидродроссель (гидравлический дроссель) — это регулирующий гидроаппарат, предназначенный для создания гидравлического сопротивления потоку жидкости. Простыми словами, это устройство, которое «притормаживает» поток масла в гидравлической системе, регулируя его расход и создавая необходимый перепад давления.
Если гидронасос — это «сердце» гидросистемы, а гидрораспределитель — её «мозг», то гидродроссель — это «регулятор скорости», который позволяет точно управлять движением исполнительных механизмов. Без дросселей невозможно плавно регулировать скорость гидроцилиндров и гидромоторов.
В этой статье мы разберём, что такое гидродроссель, каких видов он бывает, как устроен, какие неисправности случаются чаще всего и как их устранить.
Что такое гидродроссель и зачем он нужен
Гидравлический дроссель — это устройство, устанавливаемое на пути движения жидкости для ограничения её расхода или изменения давления в канале. Его работа основана на создании местного гидравлического сопротивления — искусственного сужения проходного сечения, через которое проходит рабочая жидкость.
Основные функции гидродросселя:
- Регулирование скорости движения штока гидроцилиндра или частоты вращения гидромотора
- Создание требуемого перепада давления в различных участках гидросистемы
- Ограничение расхода рабочей жидкости в заданном контуре
- Обеспечение плавности работы гидропривода
Гидродроссели широко применяются в системах дроссельного регулирования гидропривода, в следящих гидроприводах, а также для управления гидроусилителями.
Устройство и принцип работы
Гидродроссель создаёт дополнительное гидравлическое сопротивление за счёт изменения проходного сечения потока жидкости. Чем меньше площадь сечения, тем больше сопротивление и меньше расход жидкости. Изменяя площадь проходного сечения, можно регулировать скорость движения выходного звена гидродвигателя.

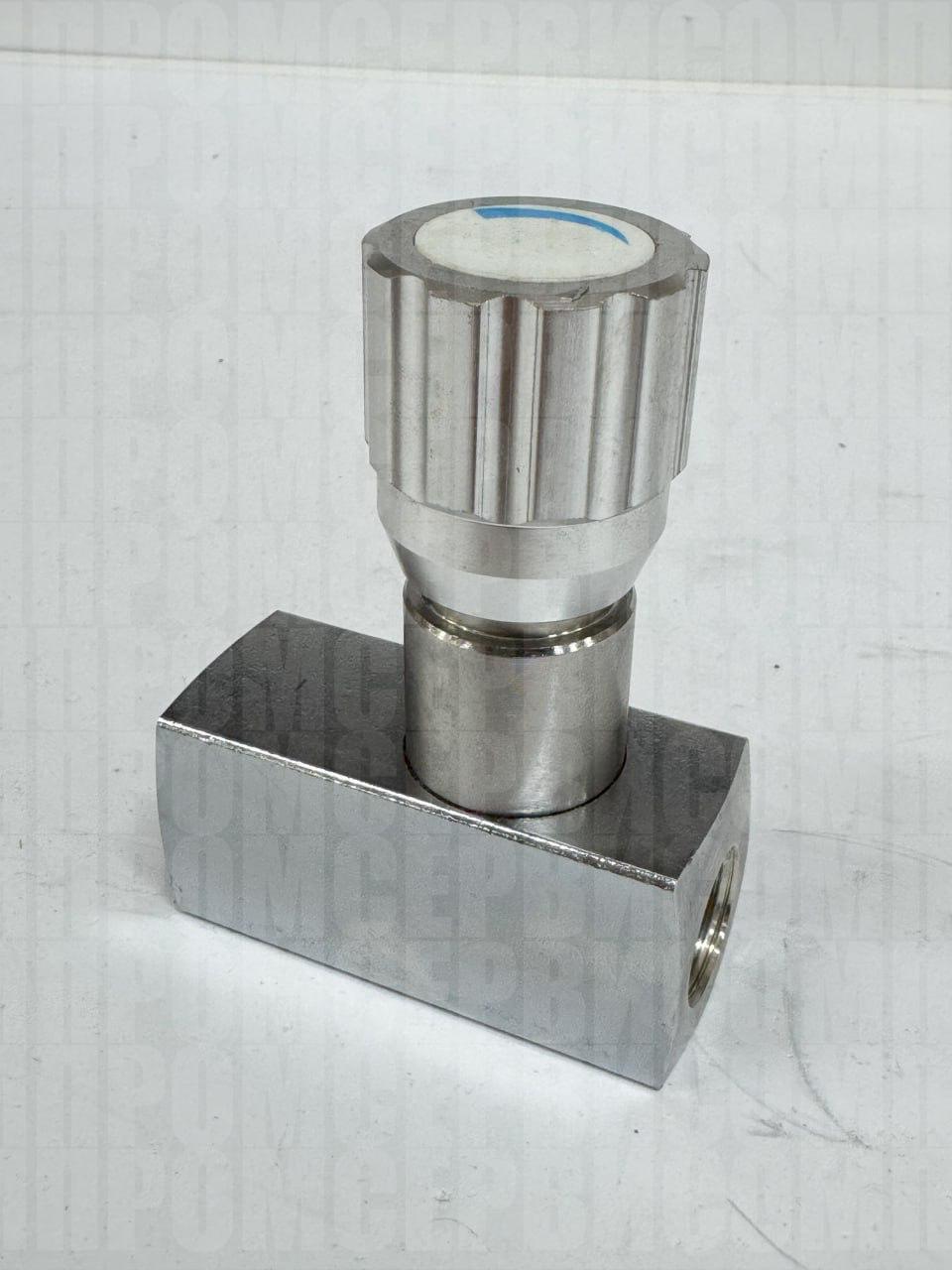

Устройство регулируемого дросселя
Регулируемый гидродроссель состоит из следующих основных элементов:
- Корпус — несущая основа с каналами для жидкости
- Запорно-регулирующий элемент — подвижная деталь (обычно конусообразная или игольчатая), которая перемещается и изменяет площадь проходного сечения
- Регулировочная рукоятка (винт) — для настройки проходного сечения
- Пружина — для возврата элемента в исходное положение (в некоторых конструкциях)
- Уплотнительные элементы — для герметичности
Чем глубже входит регулирующий элемент, тем меньше становится проходное сечение и, соответственно, расход жидкости. И наоборот — при выходе элемента сечение увеличивается.
Классификация гидродросселей
1. По возможности регулировки
| Тип | Характеристика | Примеры |
| Нерегулируемые (постоянные) | Имеют фиксированное проходное сечение, которое нельзя изменить. Сопротивление потоку постоянно. | Капилляры, втулки, шайбы, пакеты шайб |
| Регулируемые (переменные) | Площадь проходного сечения можно менять путём внешнего воздействия на запорно-регулирующий элемент. Сопротивление можно настраивать. | Золотниковые, игольчатые, винтовые, щелевые |
2. По типу запорно-регулирующего элемента
| Тип | Особенности |
| Игольчатые | Игольчатый (конический) элемент плавно изменяет проходное сечение. Обеспечивают точную регулировку |
| Золотниковые | Перемещение золотника открывает или перекрывает проходные отверстия |
| Щелевые | Регулировка происходит за счёт изменения длины или ширины щели, через которую проходит жидкость |
| Тарельчатые | Запорный элемент выполнен в виде тарелки |
| Винтовые | Регулировка осуществляется вращением винта, изменяющего проходное сечение |
| Сопло-заслонка | Расход регулируется изменением зазора между соплом и заслонкой |
3. По направлению потока
| Тип | Особенности |
| Дроссели с обратным клапаном | Регулируют поток в одном направлении; в обратном направлении жидкость проходит свободно через обратный клапан |
| Двунаправленные дроссели | Одинаково регулируют поток в обоих направлениях |
4. По типу монтажа
| Тип монтажа | Применение |
| Резьбовое присоединение | Врезка в трубопровод |
| Стыковой монтаж | Установка на монтажную плиту |
| Фланцевое присоединение | Для больших расходов и высоких давлений |
| Модульное (сэндвич) исполнение | Встраивание между плитой и распределителем |
5. По зависимости между перепадом давления и расходом
| Тип | Характеристика |
| Линейные (вязкого сопротивления) | Перепад давления пропорционален расходу жидкости |
| Квадратичные | Перепад давления пропорционален квадрату расхода жидкости |
Основные неисправности гидродросселей и их устранение
Как и любой гидравлический аппарат, дроссель со временем может выходить из строя. Основные причины неисправностей — загрязнение рабочей жидкости, механический износ и нарушение регулировки.
Таблица неисправностей, причин и способов устранения
| Неисправность | Возможные причины | Способ обнаружения | Способ устранения |
| Неравномерная работа гидроцилиндра (рывками) | Наличие воздуха в системе, загрязнение жидкости | Опробование в работе | Удалить воздух из системы, заменить масло, промыть систему |
| Скорость движения не регулируется | Засорение проходного канала дросселя | Проверка регулировки | Демонтаж, очистка и промывка дросселя |
| Потеря мощности системы | Загрязнение дросселя | Проверка давления в системе | Промыть дроссель или заменить |
| Перегрев масла | Дроссель создаёт избыточное сопротивление, загрязнённая жидкость | Измерение температуры масла | Очистить дроссель, проверить настройку, заменить масло |
| Нестабильная работа при вибрации | Ослабла фиксация регулировочного винта | Внешний осмотр | Затянуть фиксирующий винт, нанести метки положения |
| Утечки масла | Износ уплотнений, повреждение корпуса | Внешний осмотр | Заменить уплотнительные элементы |
| Полная потеря регулировки | Заклинивание запорного элемента из-за загрязнения или износа | Опробование в работе | Демонтаж, очистка, при необходимости замена |
Дополнительные рекомендации по устранению неисправностей
- При нарушении регулировки — нанесите метки на положение поворотной рукоятки дросселя относительно настроечных рисок на регулировочном винте перед разборкой.
- При загрязнении — демонтируйте дроссель, разберите, тщательно очистите все детали и промойте в чистом бензине или специальной промывочной жидкости. Продуйте сжатым воздухом.
- При механическом износе — проверьте состояние запорно-регулирующего элемента и седла. При наличии задиров, рисок или значительного износа — замените изношенные детали или весь дроссель.
- При утечках — замените уплотнительные кольца и проверьте затяжку резьбовых соединений.
Как выбрать гидродроссель
При выборе гидродросселя следует учитывать следующие параметры:
| Параметр | Что учитывать |
| Рабочее давление | Дроссель должен быть рассчитан на давление не ниже максимального рабочего давления системы |
| Расход жидкости | Дроссель должен обеспечивать требуемый диапазон регулировки расхода |
| Тип регулировки | Нерегулируемый — для фиксированных режимов; регулируемый — для настраиваемых систем |
| Направление потока | Односторонний или двунаправленный |
| Способ монтажа | Резьбовой, стыковой, фланцевый или модульный — в зависимости от конструкции системы |
| Вязкость жидкости | Для вязких масел требуются дроссели с бóльшими проходными сечениями |
| Условия эксплуатации | Температура, загрязнённость, вибрации |
Профилактика неисправностей
Лучший способ избежать проблем с гидродросселем — это профилактика:
- Регулярно меняйте фильтры и контролируйте чистоту рабочей жидкости. Большинство проблем возникает именно из-за загрязнения.
- Периодически проверяйте настройку дросселя — со временем регулировка может сбиваться из-за вибраций.
- Следите за температурой масла — перегрев может привести к изменению вязкости и нарушению работы дросселя.
- При первых признаках неисправности (рывки, потеря мощности, нестабильная работа) — проводите диагностику, не дожидаясь полного отказа.
- Используйте качественные уплотнения и своевременно их заменяйте.
Резюме
Гидродроссель — это незаменимый элемент гидравлической системы, который позволяет точно регулировать скорость движения гидроцилиндров и гидромоторов, создавать необходимые перепады давления и обеспечивать плавность работы оборудования.
Главные правила выбора и эксплуатации:
- Определите необходимый тип дросселя (регулируемый/нерегулируемый, односторонний/двунаправленный)
- Учитывайте рабочее давление и расход системы
- Выбирайте способ монтажа, соответствующий вашей гидросхеме
- Регулярно контролируйте чистоту масла — это главный фактор долговечности
- При первых признаках неисправности проводите диагностику и устраняйте причину
Правильно подобранный и своевременно обслуживаемый гидродроссель прослужит долгие годы и обеспечит стабильную работу всей гидросистемы.
Статья подготовлена специалистами ОмПромСервис— поставщика гидравлического и пневматического оборудования с 2018 года. В нашем каталоге представлены гидродроссели всех типов. По вопросам подбора, диагностики и заказа обращайтесь к нашим менеджерам.
Это продолжение цикла материалов по гидравлике. Ранее мы разобрали общие принципы работы гидросистем, гидронасосы, гидроклапаны, гидрораспределители и монтажные плиты. Подписывайтесь, чтобы не пропустить новые материалы!
