Манометр — это прибор для измерения давления жидкости или газа в замкнутом пространстве. В гидравлических и пневматических системах манометры являются незаменимым инструментом, обеспечивающим безопасность, эффективность и точность управления оборудованием.
Представьте гидравлическую систему без манометра — это как автомобиль без спидометра. Вы не знаете, что происходит внутри, не можете вовремя заметить отклонения и рискуете дорогостоящей поломкой. Манометр — это «глаза» вашей гидросистемы, которые в реальном времени показывают текущее рабочее давление и позволяют оперативно реагировать на любые изменения.
В этой статье мы разберём, какие бывают манометры, как они устроены, на что обратить внимание при выборе и как правильно их эксплуатировать.
Что такое манометр и зачем он нужен
Манометр — это устройство, которое преобразует давление рабочей среды в механическое или электрическое перемещение, отображаемое на шкале. Он позволяет в режиме реального времени измерять и контролировать давление в системах подачи газа, жидкостей и пара.
Основные функции манометра в гидравлических и пневматических системах:
| Функция | Описание |
| Контроль параметров | Позволяет отслеживать текущее давление, предотвращая аварийные ситуации |
| Обеспечение безопасности | Помогает выявлять отклонения на ранних этапах и предотвращать разрушение оборудования |
| Регулировка процессов | Даёт возможность настраивать давление в зависимости от текущих потребностей системы |
| Диагностика неисправностей | По показаниям манометра можно судить о состоянии насосов, клапанов и других компонентов |
Где применяются манометры:
- Гидравлические системы спецтехники (экскаваторы, погрузчики, тракторы)
- Пневматические системы (компрессоры, пневмоинструмент, автоматика)
- Гидравлические прессы и станки
- Насосные станции и трубопроводы
Принцип работы манометра
Действие большинства манометров основано на уравновешивании измеряемого давления силой упругой деформации чувствительного элемента. Основной элемент конструкции — это трубка Бурдона, выполненная из сплава с высокой эластичностью.
Как это работает:
- Измеряемое давление поступает в трубку Бурдона — изогнутую трубку эллиптического сечения.
- Под воздействием давления трубка стремится выпрямиться.
- Это движение через рычажно-зубчатый механизм передаётся на стрелку циферблата.
- Пользователь видит точные данные давления в реальном времени.

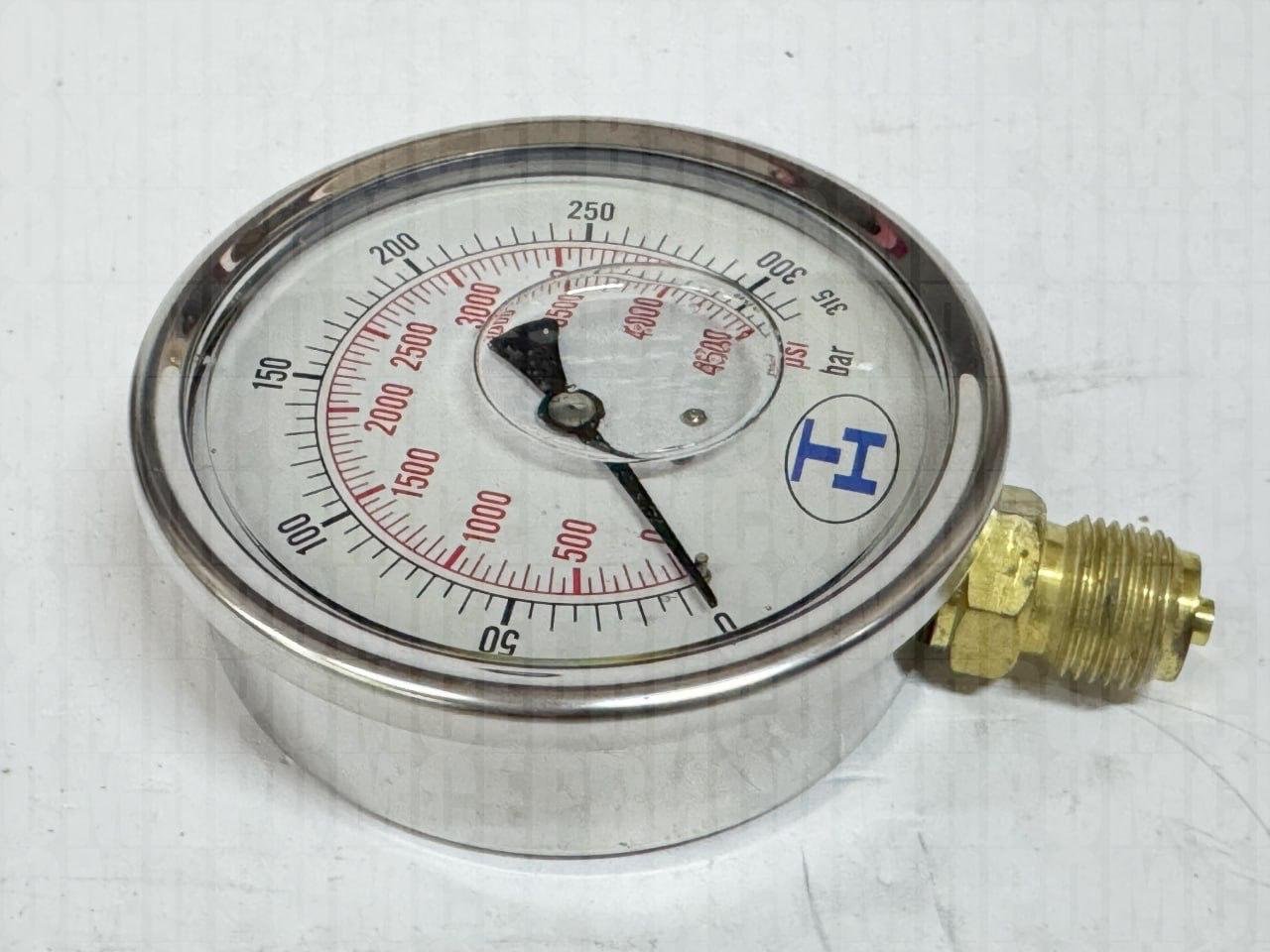

Для систем с высокой вибрацией или сильными пульсациями применяются модели с глицериновым заполнением. Глицерин амортизирует колебания, предотвращая дрожание стрелки, что особенно важно в тяжёлых промышленных условиях.
Классификация манометров
1. По измеряемому давлению
| Тип прибора | Что измеряет | Диапазон |
| Манометр | Избыточное давление (выше атмосферного) | от 0,06 до 1000 МПа |
| Вакуумметр | Разрежение (давление ниже атмосферного) | |
| Мановакуумметр | И избыточное, и вакуумметрическое давление | |
| Напоромер | Малые избыточные давления | до 40 кПа |
| Дифференциальный манометр | Разность двух давлений |
2. По принципу действия
| Тип | Чувствительный элемент | Особенности |
| Деформационные | Трубка Бурдона, мембрана, сильфон | Наибольшее распространение в гидравлике и пневматике |
| Жидкостные | Столб жидкости | Для небольших давлений, U-образные трубки |
| Грузопоршневые | Поршень с грузом | Для калибровки и высокоточных измерений |
| Электрические | Тензорезисторы, пьезоэлементы | Для дистанционной передачи сигнала |
3. По назначению и конструкции
| Вид манометра | Особенности | Применение |
| Общетехнические | Стандартное исполнение | Большинство промышленных систем |
| Образцовые (эталонные) | Высокий класс точности (0,15; 0,25; 0,4) | Поверка рабочих манометров |
| Электроконтактные | С встроенными контактами для сигнализации | Автоматизация и системы управления |
| С глицериновым заполнением | Амортизация вибраций | Системы с пульсациями и вибрациями |
| Кислородные | Специальные материалы, обезжиренные | Работа с кислородом |
Классы точности манометров
Класс точности — это важнейший параметр, определяющий допустимую погрешность измерений.
| Класс точности | Погрешность | Применение |
| 0,15; 0,25; 0,4 | Очень малая | Образцовые манометры для поверки |
| 1,0 | 1% | Точные промышленные измерения |
| 1,5 | 1,5% | Стандартные промышленные системы |
| 2,5 | 2,5% | Общетехнические манометры |
| 4,0 | 4% | Вспомогательные и малотребовательные системы |
Для большинства гидравлических и пневматических систем достаточно манометров класса точности 1,5–2,5. Для ответственных узлов и испытательных стендов требуются более точные приборы.
Как выбрать манометр: пошаговый алгоритм
Шаг 1. Определите измеряемую среду
| Среда | Особенности выбора |
| Гидравлическое масло | Стандартные манометры, устойчивые к маслу |
| Сжатый воздух | Пневматические манометры |
| Агрессивные среды | Манометры из коррозионностойких материалов |
| Кислород | Специальные обезжиренные манометры |
Шаг 2. Определите диапазон измерения
Правило выбора шкалы: рабочее давление должно находиться в пределах 50–75% от верхнего предела шкалы манометра.
Примеры:
- Система с рабочим давлением 10 МПа → выбирайте манометр на 16 МПа
- Система с рабочим давлением 16 бар → выбирайте манометр на 25 бар
Важно: не выбирайте манометр с завышенным диапазоном — точность измерений в нижней части шкалы ниже.
Шаг 3. Выберите диаметр корпуса
| Диаметр корпуса | Когда выбирать |
| 40–50 мм | Компактные системы, ограниченное пространство |
| 63 мм | Стандартные промышленные системы |
| 100 мм | Удобочитаемость, удалённое расположение |
| 160–250 мм | Щиты управления, высокая точность считывания |
Шаг 4. Определите тип присоединения
| Тип присоединения | Особенности |
| Радиальное (нижнее) | Подключение снизу, наиболее распространённое |
| Осевое (заднее) | Подключение сзади, для щитового монтажа |
Распространённые резьбы: G1/8", G1/4", G3/8", G1/2", M10×1, M12×1,5.
Шаг 5. Учтите условия эксплуатации
| Условие | Рекомендация |
| Вибрации и пульсации | Манометр с глицериновым заполнением |
| Агрессивная среда | Корпус из нержавеющей стали |
| Высокая температура | Манометр с термоизоляцией или выносным устройством |
| Взрывоопасная среда | Специальные взрывозащищенные исполнения |
Установка и эксплуатация манометров
Правила монтажа
- Устанавливайте манометр вертикально (если иное не указано в инструкции).
- Используйте запорный вентиль или трёхходовой кран перед манометром — для отключения при замене и проверке.
- Устанавливайте демпфер (дроссель) при пульсирующем давлении для защиты чувствительного элемента.
- Не допускайте перегрева — используйте сифонную трубку для горячих сред.
Проверка и обслуживание
- Периодически проверяйте показания — сравнивайте с образцовым манометром.
- Своевременно заменяйте манометры с повреждённой шкалой или стрелкой.
- Проверяйте герметичность соединений — утечки искажают показания.
Периодичность поверки: для рабочих манометров — не реже одного раза в год, для ответственных систем — чаще.
Типичные ошибки при выборе и эксплуатации
| Ошибка | Последствия | Как избежать |
| Завышенный диапазон шкалы | Низкая точность в рабочей зоне | Выбирайте шкалу, где рабочее давление в 50–75% от максимума |
| Неверный тип присоединения | Невозможность монтажа | Проверяйте резьбу и тип подключения |
| Отсутствие демпфера при пульсациях | Быстрый выход из строя, дрожание стрелки | Используйте глицериновое заполнение или дроссель |
| Игнорирование класса точности | Недостоверные показания | Выбирайте класс точности, соответствующий требованиям системы |
| Монтаж без запорного вентиля | Сложности при замене и проверке | Всегда устанавливайте запорный вентиль или трёхходовой кран |
Резюме
Манометр — это не просто аксессуар, а критически важный элемент гидравлической и пневматической системы. Он обеспечивает:
- Безопасность — своевременное выявление отклонений
- Эффективность — контроль и оптимизация рабочих параметров
- Надёжность — предотвращение аварий и продление срока службы оборудования
Главные правила выбора манометра:
- Определите измеряемую среду и условия эксплуатации
- Выберите правильный диапазон измерения (рабочее давление = 50–75% шкалы)
- Подберите подходящий диаметр корпуса и тип присоединения
- Учитывайте вибрации — при необходимости используйте глицериновое заполнение
- Не экономьте на классе точности
Правильно подобранный и своевременно обслуживаемый манометр будет долгие годы обеспечивать надёжный контроль давления в вашей системе.
Статья подготовлена специалистами ОмПромСервис — поставщика гидравлического и пневматического оборудования с 2018 года. В нашем каталоге представлены манометры различных типов — общетехнические, с глицериновым заполнением, электроконтактные и образцовые. По вопросам подбора и заказа обращайтесь к нашим менеджерам.
Это продолжение цикла материалов по гидравлике и пневматике. Ранее мы разобрали гидронасосы, гидроклапаны, гидрораспределители, гидродроссели, маслоохладители, насосы для подачи СОЖ, модульную гидроаппаратуру . Подписывайтесь, чтобы не пропустить новые материалы!
