В металлообработке есть одно железное правило: инструмент, который не охлаждают, — это инструмент, который быстро умирает. Перегрев режущей кромки приводит к потере твёрдости, повышенному износу, сколам и, как следствие, к браку деталей и простоям оборудования. Именно поэтому система подачи смазочно-охлаждающей жидкости (СОЖ) — это не опция, а обязательное условие эффективной работы любого металлорежущего станка.
В этой статье мы разберём, какие бывают насосы для подачи СОЖ, как они устроены, на что обратить внимание при выборе, и почему полишарнирная трубка для подачи СОЖ — это не просто аксессуар, а важнейший элемент системы.
Зачем нужна СОЖ и что будет, если её не использовать
СОЖ выполняет сразу несколько критических функций в процессе резания металла:
- Охлаждение — отводит тепло из зоны резания, предотвращая перегрев и деформацию инструмента и заготовки.
- Смазка — снижает трение между инструментом и заготовкой, уменьшая износ и улучшая качество поверхности.
- Удаление стружки — вымывает мелкую стружку из зоны обработки, предотвращая засорение и повторное резание.
- Защита от коррозии — некоторые виды СОЖ образуют защитную плёнку на обработанной поверхности.
Последствия отсутствия или недостаточной подачи СОЖ:
- Быстрый износ режущего инструмента (в 3–5 раз быстрее)
- Снижение точности обработки
- Ухудшение качества поверхности детали
- Перегрев станка и снижение ресурса оборудования
- Увеличение времени на обработку
Качественная подача СОЖ — это прямая экономия на инструменте и простой оборудования.
Насосы для подачи СОЖ: устройство и виды
Сердцем любой системы подачи СОЖ является насос. Он создаёт давление и обеспечивает непрерывную подачу жидкости к инструменту. Насосы для СОЖ классифицируются по нескольким признакам.
По типу конструкции
| Тип насоса | Принцип работы | Особенности |
| Центробежные | Рабочее колесо (крыльчатка) создаёт центробежную силу, перекачивая жидкость | Самый распространённый тип. Обеспечивают равномерную подачу, работают с жидкостями вязкостью до 90 сСт. Могут быть одно- и многоступенчатыми |
| Шестерённые | Две шестерни захватывают жидкость и проталкивают её через корпус | Создают более высокое давление, подходят для вязких жидкостей и масел. Требуют фильтрации |
| Вихревые | Рабочее колесо с лопатками создаёт вихревой поток | Для чистых жидкостей без взвесей. Очень высокая стабильность подачи |
| Мембранные (диафрагменные) | Мембрана создаёт пульсирующий поток | Для агрессивных химикатов, абразивных суспензий и густых паст |
По способу монтажа
| Способ монтажа | Особенности |
| Погружные | Насосная часть опускается непосредственно в бак с жидкостью. Компактное решение для станков |
| Полупогружные | Насосная часть частично погружена в жидкость. Вертикальная компоновка |
| Моноблочные | Насос и двигатель объединены в единый блок |
По роду тока и напряжению
Насосы для СОЖ выпускаются под различные напряжения: 220 В (однофазные) и 380 В (трёхфазные). Мощность варьируется от 40 Вт для малых станков до нескольких киловатт для крупных обрабатывающих центров.
Популярные модели насосов для СОЖ

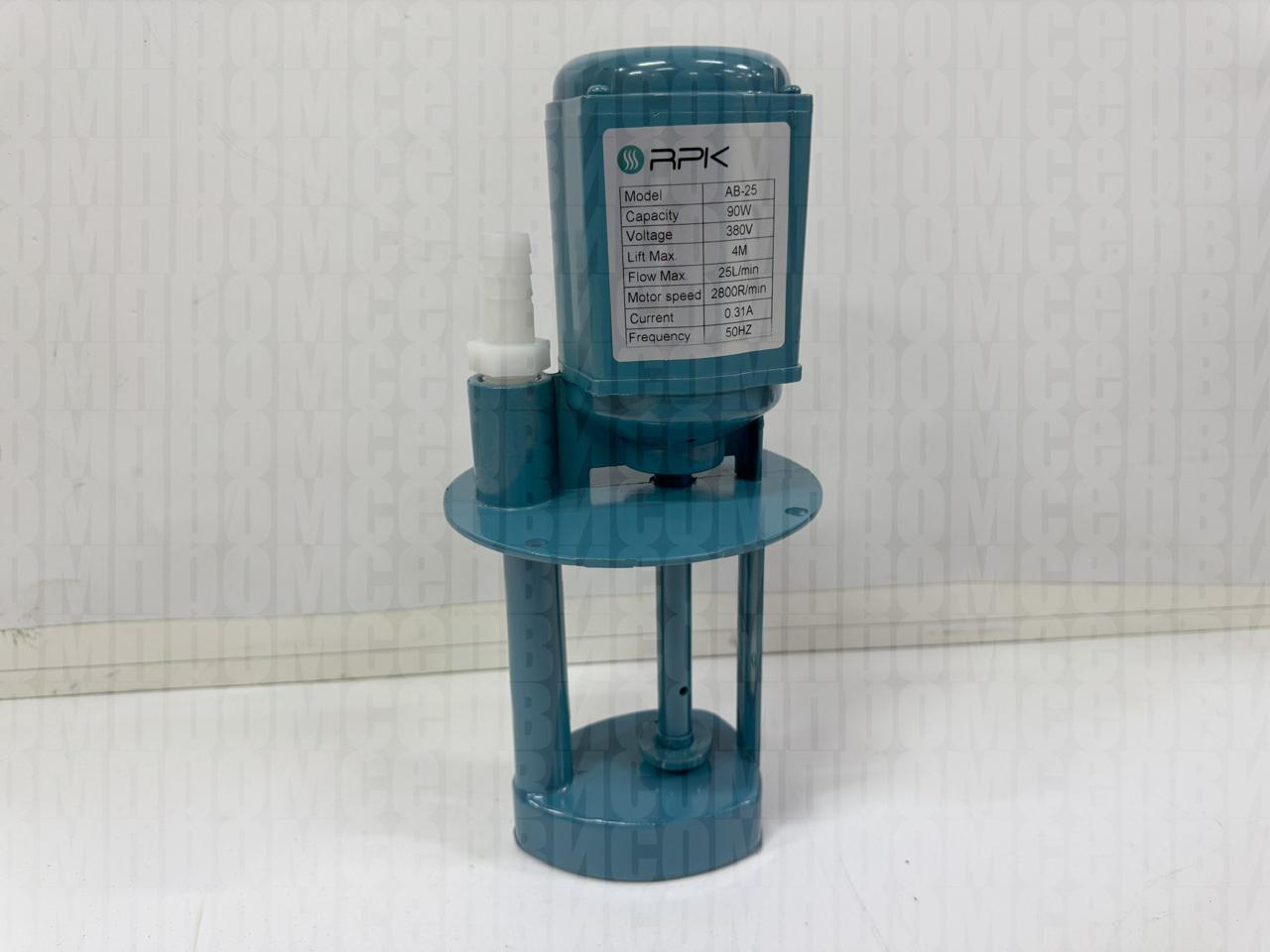

Наиболее распространены в металлообработке центробежные вертикальные насосы погружного типа. Вот основные модели и их характеристики:
| Модель | Производительность, л/мин | Напор, м | Мощность, кВт | Напряжение, В |
| DB-12 | 12 | 3,5 | 0,04 | 220/380 |
| П -22/ ПА-22П -22/ ПА-22 | 22 | - | - | 380 |
| ПА-25 / П-25М | 25 | 4 | 0,18 | 380 |
| П-45/ПА-45 | 45 | - | - | 380 |
| П-90/ПА-90 | 90 | - | - | 380 |
| JCB 22 | 22 | 3.5 | 0,04 | 380 |
Многие модели имеют степень защиты IP54 (защита от пыли и брызг). Основные узлы изготавливаются из алюминиевого сплава, вал — из стали.
Как выбрать насос для подачи СОЖ
При выборе насоса для подачи СОЖ необходимо учитывать несколько ключевых параметров:
1. Производительность (расход)
Определите, сколько жидкости требуется вашему станку. Для небольших станков достаточно насосов с подачей 12–25 л/мин. Для крупных обрабатывающих центров могут потребоваться агрегаты с расходом до 200 л/мин и более.
2. Напор (давление)
Напор определяет, на какую высоту и с какой силой насос подаёт жидкость. Для стандартных операций достаточно напора 3–5 м. Для подачи СОЖ через инструмент (например, через сверло) может потребоваться давление до 10 бар.
3. Тип жидкости и вязкость
Центробежные насосы обычно работают с жидкостями вязкостью до 90 мм²/с (сСт). Для более вязких масел лучше подходят шестерённые насосы.
4. Тип монтажа
Большинство насосов для СОЖ имеют вертикальное погружное или полупогружное исполнение. Убедитесь, что глубина вашего бака позволяет правильно установить насос.
5. Напряжение питания
Выбирайте насос с напряжением, соответствующим вашей сети: 220 В (однофазный) или 380 В (трёхфазный).
6. Степень защиты
Для работы в условиях металлообработки рекомендуется степень защиты не ниже IP54.
Полишарнирная трубка для СОЖ: как доставить жидкость точно в цель
Насос создаёт давление и подаёт жидкость, но доставить её точно в зону резания — задача не менее важная. Здесь на помощь приходит полишарнирная трубка (или полишарнирная арматура).
Что это такое и зачем она нужна

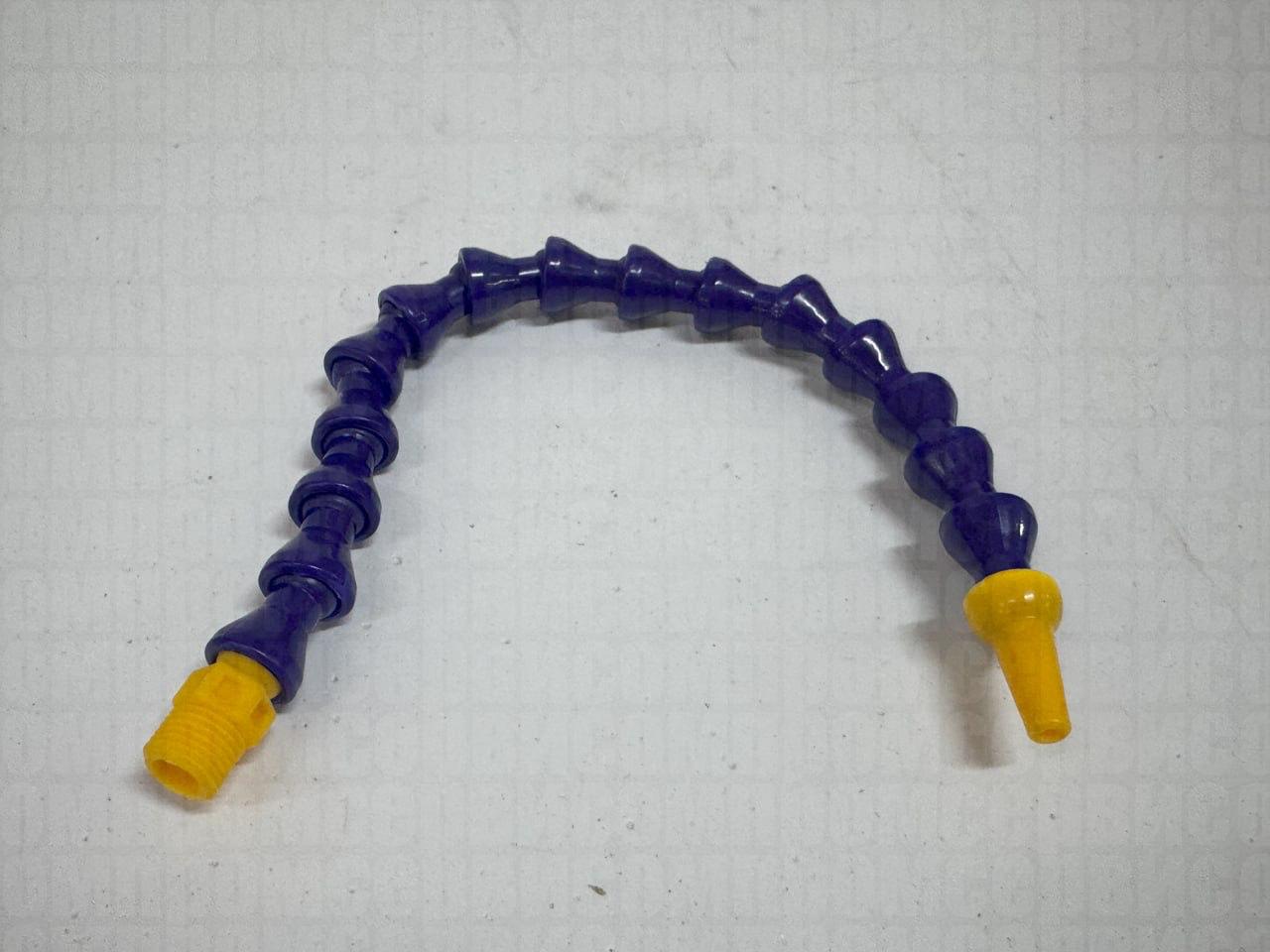

Полишарнирная трубка для СОЖ — это гибкая система трубопроводов с шарнирными соединениями, которая обеспечивает точную подачу охлаждающей жидкости в рабочую зону инструмента.
Она представляет собой наборную конструкцию из отдельных модульных звеньев (сегментов), которые соединяются друг с другом через шарниры. Это позволяет направлять трубку под любым углом и фиксировать её в нужном положении.
Основное назначение полишарнирных трубок — подача смазывающих и охлаждающих жидкостей (СОЖ) в зону обработки металлорежущих станков. Они также могут использоваться для подачи сжатого воздуха для обдува изделий и удаления пыли.
Конструкция и преимущества
Полишарнирные трубки изготавливаются из высокопрочного пластика, устойчивого к воздействию масел, эмульсий и других химических веществ. Они комплектуются различными наконечниками (соплами) для формирования струи нужной формы и направления.
Преимущества полишарнирных трубок:
| Преимущество | Описание |
| Гибкость | Трубку можно направить в любую сторону, даже в труднодоступные места |
| Точность | Направляет поток СОЖ строго в зону резания, а не разбрызгивает по всей детали |
| Надёжность | Шарнирные соединения фиксируют положение трубки и не дают ей «уплывать» под давлением |
| Модульность | Из отдельных сегментов можно собрать трубку нужной длины и конфигурации |
| Стойкость | Материал не боится воздействия СОЖ, масел и эмульсий |
| Долговечность | Резьбовые наконечники не теряют прочности со временем |
Как выбрать полишарнирную трубку
При выборе полишарнирной трубки для СОЖ обратите внимание на:
| Параметр | Рекомендация |
| Диаметр | Распространённые размеры: G1/4", G3/8", G1/2" и G3/4" |
| Длина | От 290 мм до 700 мм и более. Собирается из отдельных звеньев |
| Рабочее давление | Обычно до 0,5 МПа (5 кгс/см²). Рекомендуемое: 2–3 кгс/см² |
| Тип сопла | Круглое, плоское или с регулируемым краном |
Наличие запорного вентиля Позволяет перекрывать подачу СОЖ без отключения насоса
Резюме: как обеспечить долговечность инструмента
Главный вывод: долговечность вашего металлорежущего инструмента напрямую зависит от качества системы подачи СОЖ.
| Элемент системы | Что обеспечивает |
| Правильно подобранный насос | Стабильную подачу СОЖ с нужным давлением и расходом |
| Качественная полишарнирная трубка | Точную доставку жидкости в зону резания |
| Регулярное обслуживание | Долговечность всей системы |
Простые правила для продления жизни инструмента:
- Выбирайте насос с производительностью, соответствующей вашему станку
- Используйте полишарнирную трубку с правильным диаметром и длиной
- Регулярно очищайте фильтры и бак с СОЖ
- Своевременно меняйте СОЖ и контролируйте её вязкость
Инвестиции в качественную систему подачи СОЖ окупаются многократно за счёт увеличения ресурса инструмента, снижения брака и сокращения простоев оборудования.
Статья подготовлена специалистами ОмПромСервис — поставщика гидравлического и пневматического оборудования с 2018 года. В нашем каталоге представлены насосы для подачи СОЖ различных типов и полишарнирная арматура для любых задач. По вопросам подбора и заказа обращайтесь к нашим менеджерам.
Это продолжение цикла материалов по промышленному оборудованию. Ранее мы разобрали гидронасосы, гидроклапаны, гидрораспределители, гидродроссели, маслоохладители и модульную гидроаппаратуру. Подписывайтесь, чтобы не пропустить новые материалы!
