Пневмодроссель — это устройство, которое создаёт регулируемое сопротивление потоку сжатого воздуха. Проще говоря, он работает как «вентиль», уменьшая проходное сечение в трубопроводе. Чем меньше сечение, тем меньше воздуха проходит за единицу времени, и тем медленнее движется поршень пневмоцилиндра.
Регулируя степень открытия дросселя, инженер может точно настроить скорость движения штока, время срабатывания механизма или плавность его хода.
Основные задачи пневмодросселя:
- Регулировка скорости движения пневмоцилиндров и пневмомоторов
- Плавный пуск и остановка механизмов — исключение рывков и ударов в конце хода
- Синхронизация работы нескольких механизмов в одном цикле
- Демпфирование — гашение пульсаций и колебаний в пневмосистеме
- Точное дозирование расхода воздуха
Без пневмодросселя поршень пневмоцилиндра двигался бы с максимальной скоростью, что приводило бы к жёстким ударам в конце хода, повышенному износу уплотнений и направляющих, а также к снижению точности позиционирования.
Устройство и принцип работы
В основе работы любого дросселя лежит принцип изменения площади проходного сечения. Самый простой способ сделать это — использовать игольчатый или винтовой механизм.

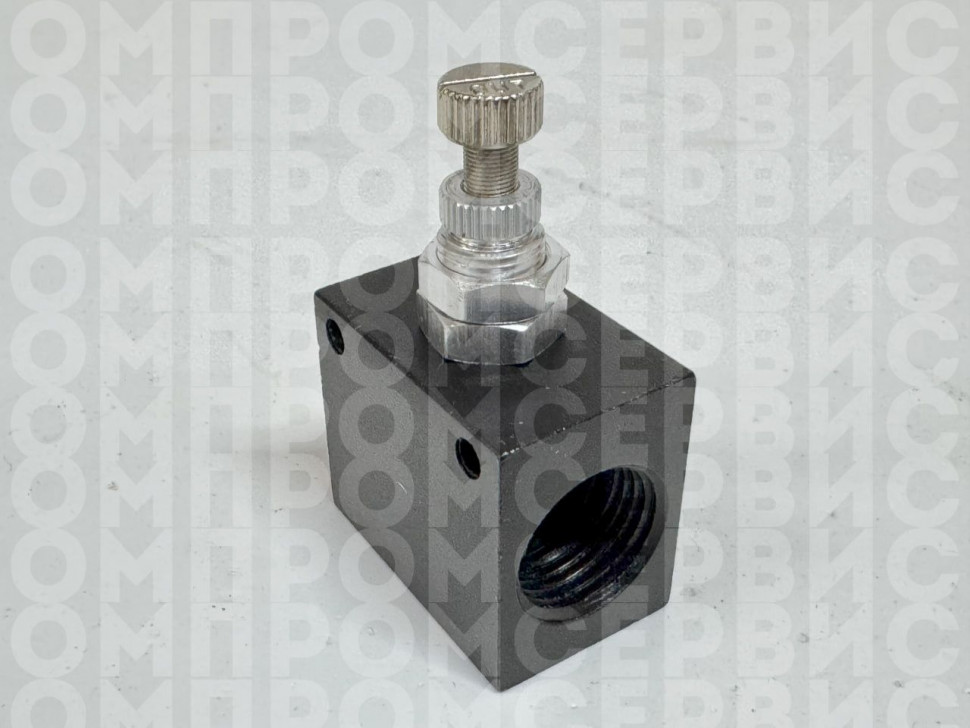

Конструкция регулируемого пневмодросселя
| Элемент | Назначение |
| Корпус | Содержит внутренние каналы для прохода воздуха |
| Регулировочный винт (игла) | Изменяет площадь проходного сечения при вращении |
| Седло | Поверхность, к которой прижимается игла, полностью перекрывая поток |
| Пружина | Обеспечивает плавность регулировки и фиксацию положения |
| Уплотнения | Предотвращают утечки воздуха |
| Присоединительные патрубки | Для подключения к пневмолиниям |
Принцип работы
При вращении регулировочного винта конусная игла входит в отверстие или выходит из него, тем самым плавно изменяя зазор для прохода воздуха.
- Сжатый воздух поступает во входной патрубок дросселя
- Проходит через регулируемое проходное сечение между иглой и седлом
- На выходе получает пониженный расход и давление
- Изменяя положение иглы, можно плавно регулировать расход от нуля до максимума
Главное отличие пневмодросселя от гидравлического в том, что он работает со сжимаемой средой — воздухом. Это накладывает свои особенности на его конструкцию, но базовый принцип дросселирования потока остаётся неизменным.
Классификация пневмодросселей
1. По возможности регулировки
| Тип | Характеристика | Применение |
| Нерегулируемые (постоянные) | Имеют фиксированное проходное сечение, которое нельзя изменить в процессе эксплуатации | Системы с заранее известными параметрами, где не требуется настройка |
| Регулируемые (переменные) | Позволяют изменять проходное сечение с помощью винта или рукоятки | Большинство промышленных систем, требующих настройки и отладки |
Нерегулируемые дроссели — это, по сути, калиброванные отверстия с фиксированным сечением. Они используются в тех случаях, когда параметры системы заранее известны и не требуют настройки. Их плюс — простота и надёжность, минус — отсутствие гибкости.
Регулируемые дроссели — самый распространённый тип. Они позволяют оператору в широких пределах менять расход воздуха с помощью винта или рукоятки. Такие дроссели незаменимы при наладке и отладке оборудования, где требуется подстраивать скорость под конкретную операцию.
2. По наличию обратного клапана
| Тип | Особенности | Применение |
| Без обратного клапана | Дросселирует поток в обоих направлениях | Системы, где требуется симметричное регулирование |
| С обратным клапаном | Дросселирует в одном направлении, свободно пропускает в обратном | Управление скоростью пневмоцилиндров |
Пневмодроссель с обратным клапаном — это классическое решение для управления скоростью пневмоцилиндра. Он позволяет воздуху свободно проходить в одном направлении (через обратный клапан) и дросселироваться — в другом.
Например, на выдвижение штока воздух идёт через дроссель (медленно, плавно), а на втягивание — через обратный клапан (быстро). Или наоборот, в зависимости от того, как установлен дроссель.

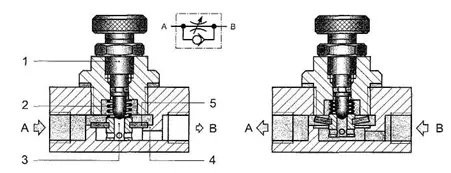

Устройство дросселя с обратным клапаном:
- Обратный клапан — обычно в виде мембраны или шарика, поджатого пружиной
- Дроссельная пара — цилиндрическое отверстие во втулке и конус регулировочного винта
При подаче воздуха в одном направлении мембрана под действием давления перекрывает свободный проход, и воздух идёт через дроссельное отверстие. В обратном направлении мембрана открывается, и воздух проходит свободно.
3. По типу управления
| Тип управления | Особенности |
| Ручное | Регулировка осуществляется поворотом рукоятки или винта |
| Механическое | Регулировка от внешнего механического воздействия |
| Автоматическое (управляемые) | Проходное сечение изменяется автоматически в зависимости от давления или другого параметра |
4. По конструкции
| Тип | Особенности |
| Прямые | Вход и выход расположены на одной оси |
| Угловые | Вход и выход расположены под углом (обычно 90°) |
| С глушителем | Совмещают функции дросселя и глушителя шума |
Основные технические характеристики
При выборе пневмодросселя необходимо учитывать следующие параметры:
| Параметр | Что означает | Типичные значения |
| Условный проход (Ду) | Внутренний диаметр проходного сечения | 2, 4, 6, 8, 10, 12 мм |
| Рабочее давление | Диапазон давлений, в котором работает дроссель | 0–10 бар (1,0 МПа) |
| Максимальное давление | Предельное давление, которое выдерживает корпус | до 15–20 бар |
| Расход воздуха |
Максимальный объём воздуха, проходящий через дроссель | от 40 до 1650 л/мин |
| Температура среды | Диапазон рабочих температур | от -10 до +60°C |
| Тип присоединения | Резьба для подключения к пневмолиниям | M5, G1/8", G1/4", G3/8", G1/2" |
Как выбрать пневмодроссель
Шаг 1. Определите тип дросселя
- Нужна ли регулировка скорости? Если да — выбирайте регулируемый дроссель. Если параметры фиксированы — нерегулируемый.
- Нужно ли управлять скоростью только в одном направлении? Если да — выбирайте с обратным клапаном.
Шаг 2. Рассчитайте требуемый расход воздуха
Расход через дроссель должен соответствовать потребностям вашего пневмоцилиндра или другого потребителя.
Упрощённый подход:
- Для цилиндров малого диаметра (до 16 мм) — достаточно расхода 40–100 л/мин
- Для цилиндров среднего диаметра (16–32 мм) — 100–400 л/мин
- Для цилиндров большого диаметра (свыше 32 мм) — более 400 л/мин
Шаг 3. Определите рабочее давление
Убедитесь, что дроссель рассчитан на давление вашей пневмосети. Стандартный диапазон — 0–10 бар. Если давление выше — ищите специальные модели.
Шаг 4. Выберите тип присоединения
Подберите резьбу, соответствующую вашим фитингам и трубопроводам
| Диаметр трубки | Рекомендуемая резьба |
| 4 мм | M5 или G1/8" |
| 6 мм | G1/8" или G1/4" |
| 8 мм | G1/4" или G3/8" |
| 10–12 мм | G3/8" или G1/2" |
Шаг 5. Учтите условия эксплуатации
| Фактор | Рекомендация |
| Температура | Проверьте рабочий диапазон |
| Влажность | Для влажных условий выбирайте дроссели с антикоррозионным покрытием |
| Вибрации | Используйте модели с фиксацией настройки |
Шаг 6. Определите способ регулировки
- Рукоятка — удобно для частой настройки
- Винт под отвёртку — для настройки «раз и навсегда»
- Ключ — для защиты от несанкционированного изменения
Где применяются пневмодроссели
Пневмодроссели применяются повсеместно, где есть пневматика:
| Отрасль | Примеры применения |
| Промышленная автоматизация | Управление скоростью пневмоцилиндров на сборочных линиях |
| Упаковочное оборудование | Плавное движение ножей, захватов, толкателей |
| Станкостроение | Регулировка подачи инструмента, зажим заготовок |
| Робототехника | Управление движением манипуляторов и захватов |
| Пищевая промышленность | Дозирование, фасовка, перемещение продукции |
| Медицинское оборудование | Плавное движение механизмов в диагностических аппаратах |
Типичные задачи, решаемые с помощью пневмодросселей:
- Плавное выдвижение штока — дроссель на входе в цилиндр
- Быстрый возврат — обратный клапан на выходе из цилиндра
- Демпфирование ударов — дроссель на выхлопе
- Синхронизация движения нескольких цилиндров
Типичные неисправности и их устранение
Как и любое пневматическое устройство, дроссель может выходить из строя. Вот самые распространённые проблемы.
| Неисправность | Причина | Способ устранения |
| Не регулируется расход | Засорение проходного канала грязью или стружкой | Демонтаж, очистка и промывка дросселя |
| Утечки воздуха | Износ уплотнений, повреждение корпуса | Замена уплотнений или дросселя |
| Самоизменение настройки | Ослабление фиксации регулировочного винта от вибрации | Затянуть фиксирующий винт, нанести метки положения |
| Полная потеря регулировки | Заклинивание иглы из-за грязи или коррозии | Демонтаж, очистка, при необходимости замена |
Профилактика неисправностей
- Регулярно очищайте воздух — устанавливайте качественные фильтры-влагоотделители
- Периодически проверяйте настройку — со временем регулировка может сбиваться из-за вибраций
- При первых признаках неисправности проводите диагностику, не дожидаясь полного отказа
- Используйте качественные уплотнения и своевременно их заменяйте
Важно: большинство проблем с пневмодросселями возникает из-за загрязнения воздуха. Поэтому качественная подготовка воздуха — это лучшая профилактика неисправностей.
Резюме
Пневмодроссель — это незаменимый элемент пневматической системы, позволяющий точно регулировать скорость движения пневмоцилиндров и пневмомоторов, обеспечивать плавность работы и демпфировать удары.
Главные выводы:
- Основная функция пневмодросселя — регулировка расхода сжатого воздуха
- Два основных типа — регулируемые и нерегулируемые
- С обратным клапаном — для управления скоростью в одном направлении
- При выборе учитывайте: расход, рабочее давление, тип присоединения и условия эксплуатации
- Основная причина неисправностей — загрязнение воздуха
- Лучшая профилактика — качественная подготовка воздуха (фильтрация, осушка)
Главное правило: правильно подобранный и своевременно обслуживаемый пневмодроссель обеспечит плавную и точную работу вашего пневмооборудования на долгие годы.
Статья подготовлена специалистами ОмПромСервис — поставщика гидравлического и пневматического оборудования с 2018 года. В нашем каталоге представлены пневмодроссели различных типов — регулируемые, нерегулируемые, с обратным клапаном, угловые. По вопросам подбора и заказа обращайтесь к нашим менеджерам.
Это продолжение цикла материалов по пневматике. Ранее мы разобрали общие принципы работы пневмосистем, подготовку воздуха и пневмораспределители. Подписывайтесь, чтобы не пропустить новые материалы!
