Сжатый воздух — это энергия, которая приводит в движение тысячи механизмов на современных производствах. Но мало кто задумывается о том, что воздух, выходящий из компрессора, — это далеко не идеальная рабочая среда. Он содержит влагу, масляный туман, пыль и другие загрязнения, способные за считанные часы вывести из строя дорогостоящее оборудование.
Именно поэтому подготовка воздуха — это обязательное условие надёжной и долговечной работы любой пневматической системы. Пренебрежение этим этапом — самая распространённая причина внезапных отказов, простоев и дорогостоящих ремонтов.
В этой статье мы подробно разберём, что такое подготовка воздуха, из каких элементов она состоит, как работает каждый компонент, по каким стандартам оценивается качество сжатого воздуха и на что обратить внимание при выборе оборудования.
Что такое подготовка воздуха и зачем она нужна
Подготовка воздуха — это процесс очистки, осушки, регулировки давления и (при необходимости) смазки сжатого воздуха перед его подачей в пневматическое оборудование.
Сжатый воздух после компрессора содержит три основных типа загрязнений, определённых стандартом ISO 8573-1:
| Тип загряз нения |
Источник | Последствия |
| Твёрдые частицы | Пыль, ржавчина, трубная окалина | Абразивный износ цилиндров, заклинивание золотников |
| Вода (конденсат) | Конденсация влаги из атмосферного воздуха | Коррозия внутренних деталей, разрушение уплотнений |
| Масляный туман | Смазка компрессора | Отложения на деталях, залипание клапанов |
Последствия плохой подготовки воздуха
| Проблема | Последствия |
| Влага в системе | Коррозия трубопроводов и компонентов, разрушение уплотнений |
| Твёрдые частицы | Абразивный износ золотников, поршней и цилиндров |
| Нестабильное давление | Сбои в работе, снижение точности позиционирования |
| Отсутствие смазки | Повышенное трение, ускоренный износ подвижных частей |
Статистика: неправильно подобранные или отсутствующие блоки подготовки воздуха являются основной причиной отказов пневматических систем, перепадов давления и попадания загрязнённого воздуха в оборудование.
Стандарт качества сжатого воздуха
Международный стандарт ISO 8573-1 определяет классы чистоты сжатого воздуха по трём категориям загрязнений: твёрдые частицы, вода и масло.
Класс 1.1.1 — самый высокий уровень чистоты, класс 9.9.9 — нефильтрованный сжатый воздух.
| Класс | Твёрдые частицы (макс. размер) | Вода | Масло |
| 1 | 0,1 мкм | Очень сухой | < 0,01 мг/м³ |
| 2 | 1 мкм | Сухой | < 0,1 мг/м³ |
| 3 | 5 мкм | Умеренно сухой | < 1 мг/м³ |
| 4 | 15 мкм | Влажный | < 5 мг/м³ |
| 5 | 40 мкм | Мокрый | < 25 мг/м³ |
Для большинства промышленных пневматических систем достаточно класса 3–5 по твёрдым частицам. Для высокоточного оборудования (сервоклапаны, прецизионные цилиндры) требуется класс 1–2.
Основные компоненты подготовки воздуха

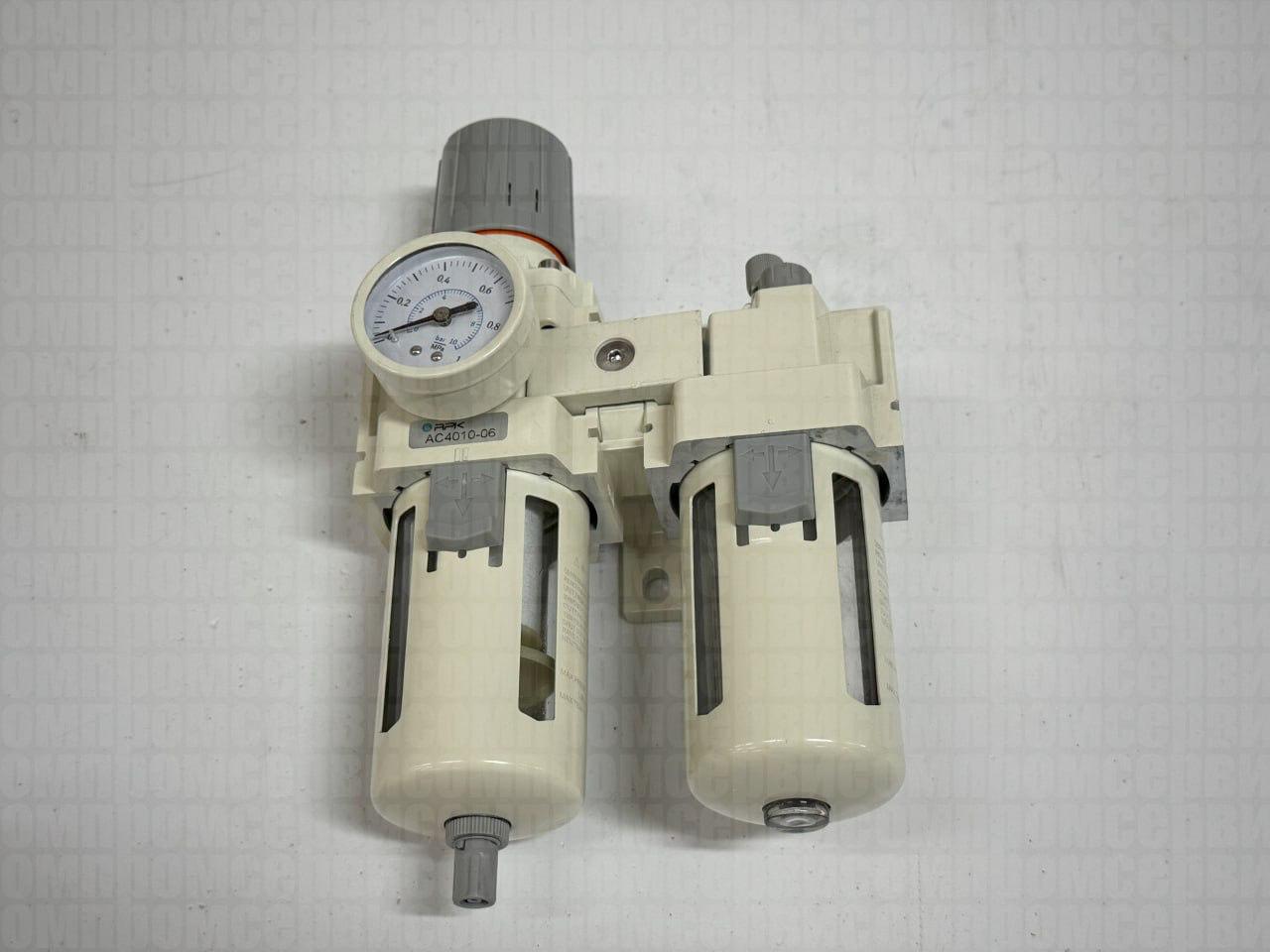

Стандартный блок подготовки воздуха объединяет три основных компонента, которые часто называют FRL-блоком (Filter — Regulator — Lubricator):
- Фильтр-влагоотделитель (Filter) — очищает воздух от твёрдых частиц и отделяет конденсат
- Регулятор давления (Regulator) — стабилизирует давление на выходе
- Маслораспылитель (Lubricator) — дозированно добавляет масляный туман
Рассмотрим каждый компонент подробнее.

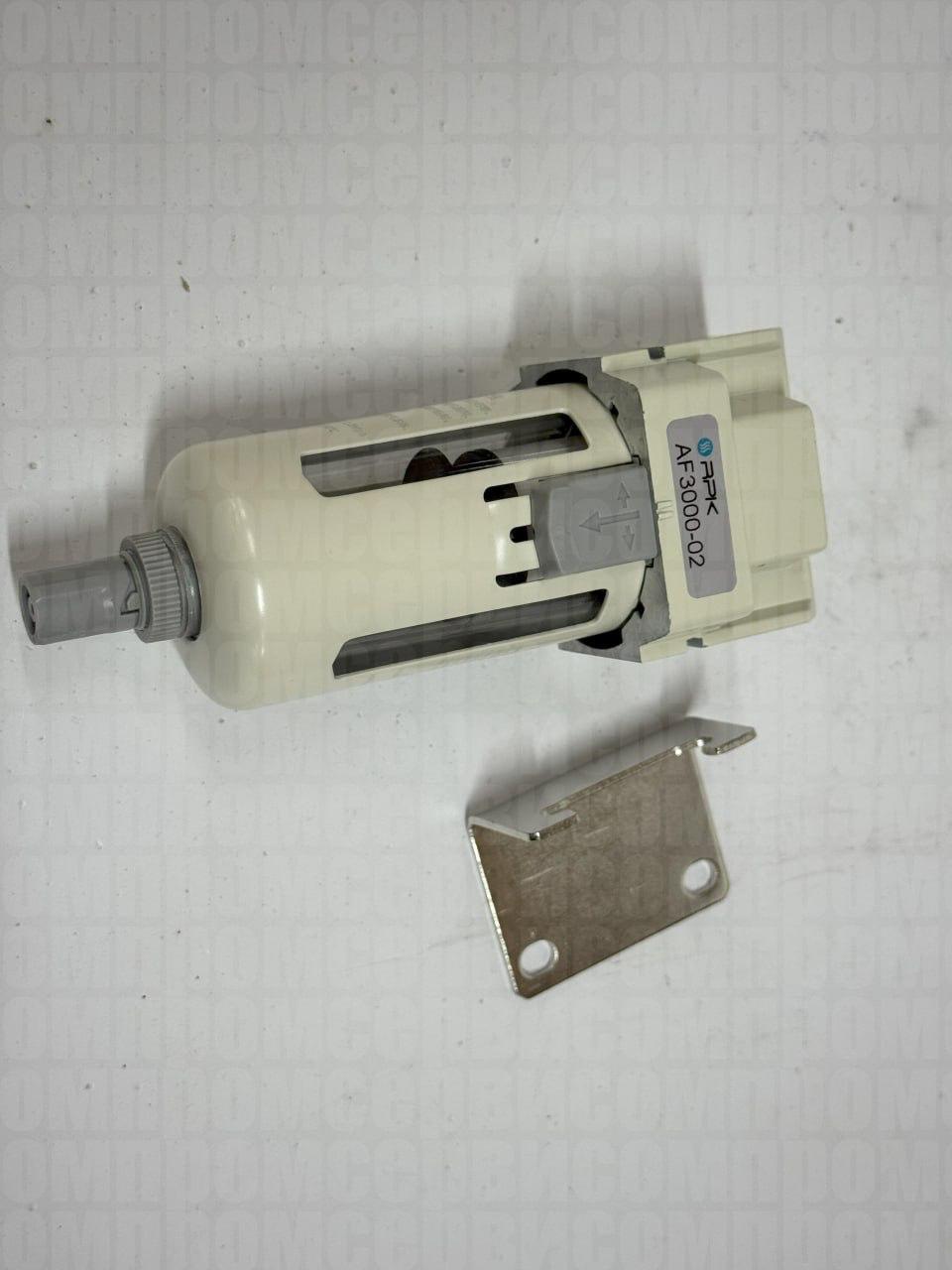

Назначение: очистка сжатого воздуха от твёрдых частиц и отделение капельной влаги.
Принцип работы: воздух поступает в фильтр и проходит через фильтрующий элемент. Твёрдые частицы задерживаются. Влага, благодаря центробежной силе, оседает на стенках и собирается в нижней части прозрачной чаши, откуда удаляется через сливной клапан.
Основные характеристики:
| Параметр | Значение |
| Тонкость фильтрации | 5, 25 или 40 мкм |
| Эффективность очистки | до 99,9% |
| Тип слива конденсата | ручной, полуавтоматический или автоматический |
| Диапазон температур | от -10°C до +60°C |
Классы фильтрации:
- 40 мкм — грубая очистка (защита от крупных частиц)
- 25 мкм — стандартная промышленная очистка
- 5 мкм — тонкая очистка (для высокоточного оборудования)

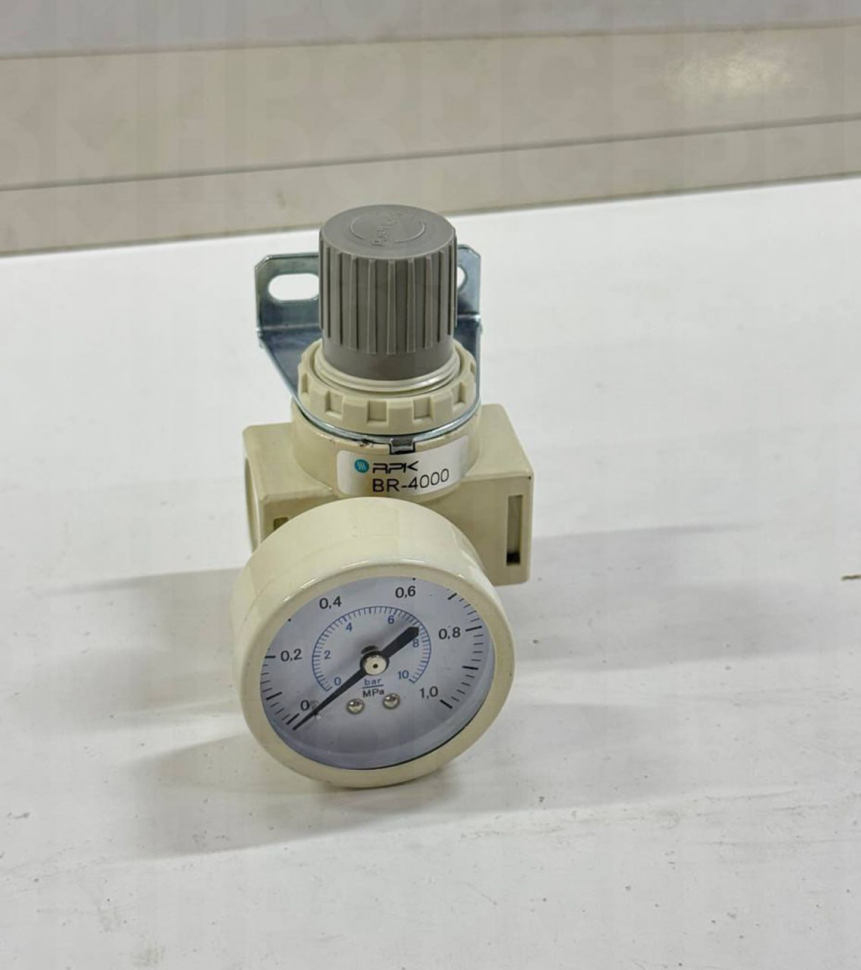

2. Регулятор давления (редуктор)
Назначение: поддержание стабильного давления на выходе независимо от колебаний давления на входе.
Принцип работы: регулятор срезает пиковые значения давления и поддерживает заданное значение с высокой точностью. При повышении давления на входе регулятор автоматически уменьшает проходное сечение, при понижении — увеличивает.
Основные характеристики:
| Параметр | Значение |
| Входное давление | до 15 бар |
| Выходное давление | регулируемое, обычно 0,5–10 бар |
| Точность регулирования | ±2% |
| Манометр | для визуального контроля давления |

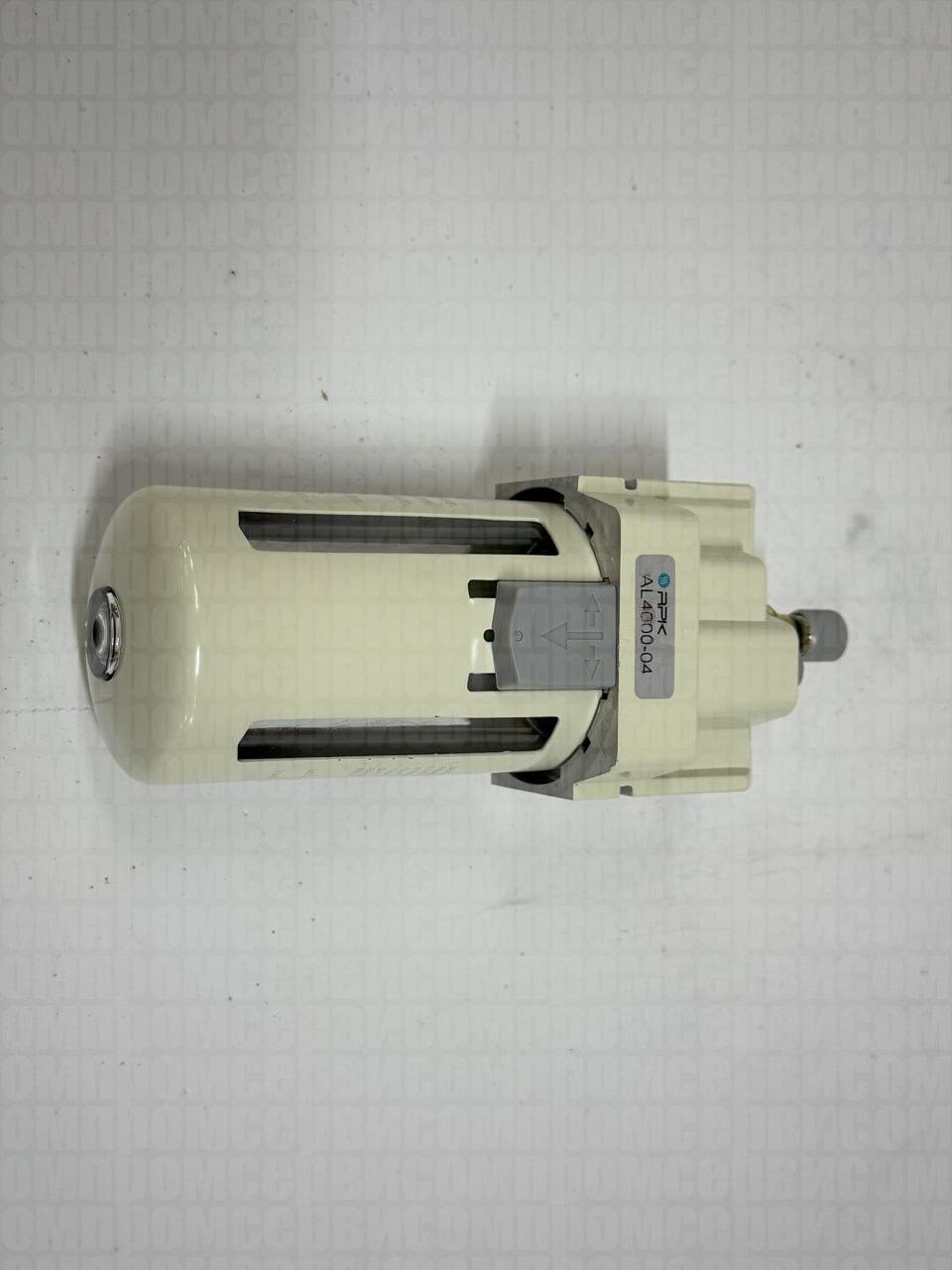

3. Маслораспылитель (лубрикатор)
Назначение: дозированное добавление масляного тумана в воздушный поток для смазки подвижных частей пневмооборудования.
Принцип работы: воздух проходит через маслораспылитель, создавая разрежение, которое поднимает масло из резервуара. Масло распыляется в воздушный поток в виде мелкодисперсного тумана.
Характеристики:
| Параметр | Значение |
| Вязкость масла | 32 мм²/с при 40°C |
| Объём масляного бака | от 25 до 170 см³ |
| Регулировка подачи | дозирующий винт |
Важно: маслораспылитель не всегда обязателен. Если вы используете оборудование с самосмазывающимися уплотнениями, он не нужен. Однако для большинства классических пневмосистем (с распределителями и цилиндрами) он обязателен.
Варианты исполнения: модульные и автономные блоки
Блоки подготовки воздуха выпускаются в двух основных исполнениях:
| Характеристика | Модульные FRL | Автономные FRL |
| Конструкция | Отдельные модули, соединяемые через коллектор | Все компоненты в одном корпусе |
| Гибкость | Высокая — можно заменять отдельные модули | Низкая — замена только целиком |
| Обслуживание | Удобное — доступ к каждому компоненту | Требует демонтажа всего блока |
| Стоимость | Выше для сложных систем | Ниже для простых систем |
| Применение | Сложные многофункциональные панели | Простые однофункциональные системы |
Сравнительная таблица компонентов блока подготовки воздуха
| Компонент | Основная функция | Ключевые параметры | Периодичность обслуживания |
| Фильтр-влагоотделитель | Очистка от частиц и влаги | Тонкость: 5–40 мкм | 3–6 месяцев |
| Регулятор давления | Стабилизация давления | Точность: ±2% | 12 месяцев |
| Маслораспылитель | Дозированная смазка | Вязкость масла: 32 мм²/с | По уровню масла |
Как выбрать блок подготовки воздуха: пошаговый алгоритм
Шаг 1. Определите требуемый класс чистоты воздуха
Ориентируйтесь на стандарт ISO 8573-1:
| Требование к системе | Рекомендуемый класс |
| Стандартные цилиндры и клапаны | Класс 3–5 (25–40 мкм) |
| Высокоточные сервоклапаны | Класс 1–2 (5 мкм) |
| Пищевая и фармацевтическая промышленность | Класс 1–2 |
Шаг 2. Рассчитайте требуемый расход воздуха
Блок подготовки должен пропускать весь расход вашей пневмосети с запасом 20–30%.
Пример: если ваша система потребляет 3000 л/мин, выбирайте блок с расходом не менее 3600–4000 л/мин.
Шаг 3. Определите рабочее давление
| Параметр | Значение |
| Входное давление | Должно соответствовать давлению от компрессора (обычно до 15 бар) |
| Выходное давление | Должно перекрывать требуемый диапазон (обычно 0,5–10 бар) |
Шаг 4. Выберите тип присоединения
Распространённые резьбы: G1/8", G1/4", G3/8", G1/2". Выбор зависит от диаметра ваших трубопроводов.
Шаг 5. Определите тип слива конденсата
| Тип слива | Преимущества | Недостатки |
| Ручной | Простота, низкая стоимость | Требует регулярного контроля |
| Полуавтоматический | Автоматический слив при накоплении | Дороже ручного |
| Автоматический | Не требует обслуживания | Наиболее дорогой |
Шаг 6. Выберите модульное или автономное исполнение
Модульное — если у вас сложная система с несколькими потребителями и требуется гибкость.
Автономное — для простых систем с одним потребителем и ограниченным бюджетом.
Шаг 7. Учтите условия эксплуатации
| Фактор | Рекомендация |
| Температура окружающей среды | Проверьте рабочий диапазон (обычно 0…+50°C) |
| Влажность | Для влажных условий выбирайте фильтр с автоматическим сливом |
| Запылённость | Для пыльных цехов — фильтр с большей грязеёмкостью |
Правила монтажа и обслуживания
Монтаж
- Устанавливайте блок вертикально (отклонение не более 5°)
- Соблюдайте направление потока — стрелка на корпусе должна совпадать с направлением движения воздуха
- Устанавливайте запорный вентиль перед блоком для отключения при обслуживании
- Обеспечьте доступ для обслуживания и визуального контроля
Обслуживание
| Операция | Периодичность |
| Слив конденсата из фильтра | Ежедневно (при ручном сливе) |
| Проверка уровня масла | Еженедельно |
| Замена фильтрующего элемента | Каждые 3–6 месяцев |
| Проверка настройки регулятора | Ежемесячно |
Типичные ошибки
| Ошибка | Последствия | Как избежать |
| Отсутствие блока подготовки | Быстрый выход из строя оборудования | Всегда устанавливайте FRL-блок |
| Неверная тонкость фильтрации | Недостаточная очистка или частые замены | Выбирайте по чувствительности оборудования |
| Неправильный тип слива | Затопление системы конденсатом | Учитывайте условия эксплуатации |
| Игнорирование обслуживания | Отказ оборудования | Соблюдайте регламент обслуживания |
| Неверное направление монтажа | Отказ блока | Соблюдайте стрелку на корпусе |
Резюме
Подготовка воздуха — это обязательное условие надёжной и долговечной работы пневматической системы.
Главные выводы:
- Сжатый воздух из компрессора содержит влагу, твёрдые частицы и масляный туман — три основных загрязнителя по ISO 8573-1.
- Блок подготовки воздуха (FRL) объединяет три компонента: фильтр-влагоотделитель, регулятор давления и маслораспылитель.
- Фильтр удаляет твёрдые частицы (5–40 мкм) и отделяет конденсат.
- Регулятор поддерживает стабильное давление с точностью ±2%.
- Маслораспылитель добавляет дозированный масляный туман для смазки оборудования.
- При выборе учитывайте: класс чистоты, расход, рабочее давление, тип присоединения и условия эксплуатации.
Главное правило: не экономьте на подготовке воздуха. Стоимость качественного блока FRL несопоставима со стоимостью ремонта или замены пневмоцилиндров, распределителей и другого оборудования, вышедшего из строя из-за грязного или влажного воздуха.
