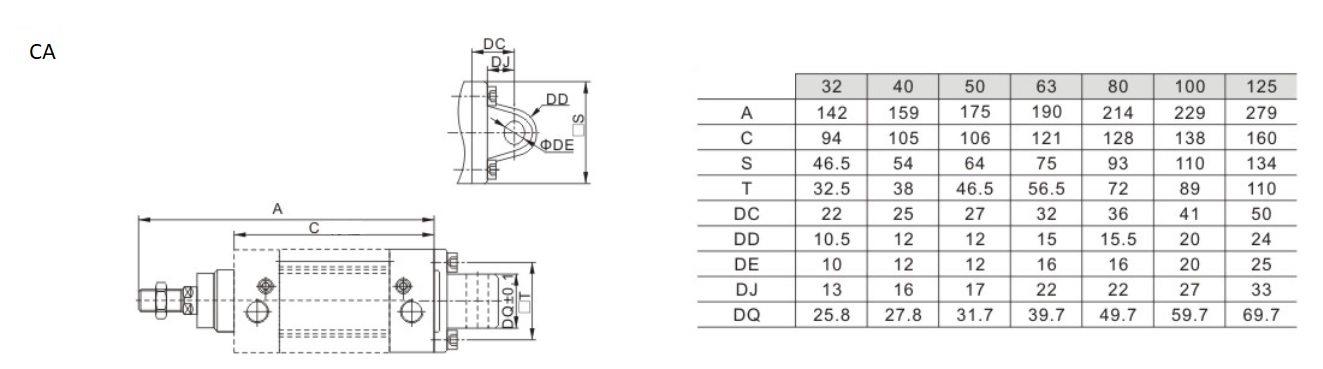

CA 50 Задняя подвеска(проушина) для пневмоцилиндров ISO 6431

Задняя подвеска(проушина) CA 50 для пневмоцилиндров серии SC/TBC/DNC по ISO 6431 диаметром 50 мм применяется для монтажа пневмоцилиндров и дает возможность осуществлять самовыравнивание пневмоцилиндра  под разным углом к монтажной поверхности.

Подвеска крепится к задней части пневмоцилиндра при помощи винтов которые входят в комплект , в качестве ответной части возможно использование     двойной проушены  CB 50.

Основные преимущества

• Самовыравнивание – цилиндр автоматически занимает положение по оси нагрузки
• Угловой монтаж – допускается установка цилиндра под углом к опорной поверхности
• Снижение износа – уменьшаются боковые усилия на шток и уплотнения
• Совместимость по стандарту ISO 6431 – подходит ко всем цилиндрам с крепёжными отверстиями в задней крышке (для Ø50 мм)
• Простая установка – крепится винтами (входят в комплект)
• Надёжный материал – металлическая конструкция

Принцип установки и совместимость

1. Крепление к цилиндру: Подвеска CA50 прикладывается к задней крышке цилиндра так, чтобы её отверстия совпали с резьбовыми отверстиями в крышке. Ввинчиваются винты (входят в комплект). Затяжка с моментом 5–7 Н·м.
2. Соединение с ответной частью: В проушину CA50 вставляется ось (палец), которая может быть закреплена на кронштейне или в двойной проушине CB50 (охватываемая цапфа). Палец обычно фиксируется шплинтом или стопорным кольцом.
3. Угол качания: Обычно до ±15° от нейтрального положения (зависит от конструкции и зазоров).
4. Совместимость: Подходит к любым цилиндрам ISO 6431 .
