Гидравлические фильтры: чистота масла — залог долгой жизни гидросистемы

Гидравлическая система — это сложный механизм, где каждая деталь работает в тесной взаимосвязи. Но есть один «невидимый враг», который способен за считанные часы вывести из строя самое дорогое оборудование. Это загрязнение рабочей жидкости. Именно поэтому гидравлические фильтры — не опция, а обязательный элемент любой современной гидросистемы.

В этой статье мы разберём, какие бывают гидравлические фильтры, как они устроены, где устанавливаются, на что обратить внимание при выборе и как правильно их обслуживать.

Зачем нужен гидравлический фильтр

Гидравлический фильтр — это устройство, предназначенное для очистки рабочей жидкости от механических примесей, продуктов износа и других загрязнений. Его задача — поддерживать чистоту масла на уровне, обеспечивающем нормальную работу всех компонентов гидросистемы.

Основные функции гидравлического фильтра:

Функция	Описание
Защита компонентов	Предотвращает абразивный износ насосов, распределителей, цилиндров и клапанов
Продление срока службы	Чистое масло значительно увеличивает ресурс оборудования
Обеспечение надёжности	Снижает риск внезапных отказов и аварийных остановок
Поддержание производительности	Чистое масло сохраняет расчётные параметры системы

Загрязнения в гидравлической системе могут быть разного происхождения: частицы износа компонентов, попадание пыли и грязи через сапуны, продукты старения масла, вода и даже микроорганизмы. Фильтры удаляют эти примеси, не давая им повредить дорогостоящее оборудование.

Классификация гидравлических фильтров

Гидравлические фильтры классифицируются по нескольким признакам: месту установки, типу фильтрации, конструктивному исполнению и тонкости очистки.

1. По месту установки в гидросистеме

Это наиболее важная классификация, определяющая назначение фильтра.

Тип фильтра	Место установки	Основная задача
Всасывающие	Перед насосом, на линии всасывания	Защита насоса от крупных частиц из бака
Напорные (высокого давления)	После насоса, в напорной линии	Защита всей системы после насоса
Сливные	На сливной линии, перед баком	Очистка масла перед возвратом в бак
Сапуны (воздушные)	На горловине гидробака	Фильтрация воздуха, поступающего в бак

Всасывающие фильтры устанавливаются перед насосом и защищают его от крупных частиц, которые могут попасть из бака. Они обычно имеют грубую степень очистки. Их задача — предотвратить попадание абразива в самую дорогую и чувствительную часть системы — насос.

Напорные фильтры устанавливаются после насоса и обеспечивают более тонкую очистку масла. Они защищают все последующие компоненты — распределители, клапаны, гидроцилиндры. Работают при высоком давлении (до 450 бар и выше).

Сливные фильтры устанавливаются на обратной линии, перед сливом масла в бак. Они очищают масло, которое уже прошло через всю систему, и возвращают его в бак чистым. Это особенно важно для систем с большим объёмом масла.

Сапуны устанавливаются на горловине гидробака и фильтруют воздух, который поступает в бак при колебаниях уровня масла. Без сапуна в бак вместе с воздухом попадала бы пыль и грязь, которые затем засасывал бы насос.

2. По полноте потока

Тип фильтра	Характеристика
Полнопоточные	Весь поток масла проходит через фильтрующий элемент
Частичнопоточные	Через фильтр проходит только часть потока

Полнопоточные фильтры используются в большинстве гидросистем, где требуется постоянная очистка всего объёма масла. Частичнопоточные применяются в системах с очень большими расходами или там, где не требуется высокая степень очистки.

3. По степени фильтрации (тонкости очистки)

Тип очистки	Тонкость фильтрации
Грубая	90–120 мкм
Средняя	25–50 мкм
Тонкая	5–25 мкм
Особо тонкая	2–5 мкм

4. По конструктивному исполнению

Тип конструкции	Особенности
Сетчатые	Фильтрующий элемент из металлической сетки
Картриджные (сменные)	Заменяемый фильтроэлемент в корпусе
Навинчиваемые	Корпус навинчивается на базовый адаптер
Магнитные	Дополнительный магнит для сбора ферромагнитных частиц

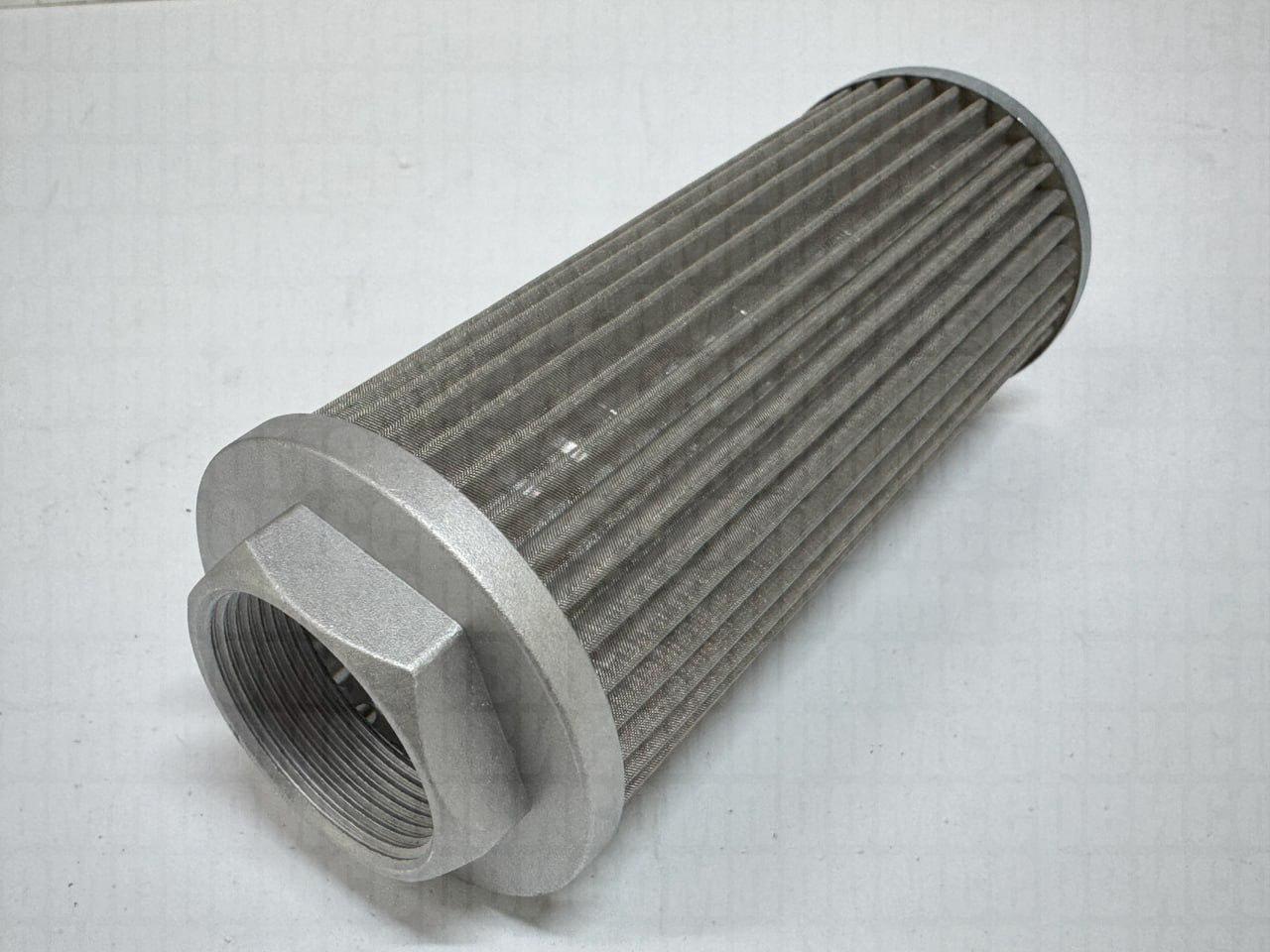

Сетчатые фильтры — простейший тип, представляющий собой проволочную сетку, обычно размещённую внутри резервуара. Используются для грубой очистки.

Картриджные фильтры — наиболее распространённый тип. Состоят из корпуса и сменного фильтрующего элемента (картриджа). При замене меняется только картридж, корпус остаётся на месте.

Навинчиваемые фильтры — компактное решение, где весь фильтр (корпус с элементом) навинчивается на адаптер. Замена — открутить старый и накрутить новый.

Магнитные фильтры — используют постоянные магниты для притягивания ферромагнитных частиц (частиц износа стальных деталей). Часто применяются в комбинации с другими типами фильтрации.

Устройство и принцип работы

Конструкция типового напорного фильтра

Типичный гидравлический фильтр высокого давления состоит из следующих основных элементов:

1. Корпус — герметичный кожух, рассчитанный на рабочее давление.
2. Фильтрующий элемент (картридж) — основная часть, задерживающая загрязнения.
3. Байпасный (перепускной) клапан — открывается при сильном загрязнении, чтобы избежать разрушения фильтра.
4. Сигнализатор засорения — индикатор, показывающий степень засорения фильтра.
5. Крышка — для доступа к фильтрующему элементу.

Принцип работы
Принцип работы гидравлического фильтра основан на прохождении масла через фильтрующий элемент, который задерживает механические частицы и примеси.

1. Масло под давлением поступает во входной канал фильтра.
2. Проходит через фильтрующий элемент, где задерживаются загрязнения.
3. Очищенное масло выходит через выходной канал.
4. При засорении фильтра растёт перепад давления.
5. При достижении критического перепада (обычно 0,4–0,6 МПа) открывается байпасный клапан, и масло идёт в обход фильтра (без очистки).
6. Сигнализатор засорения предупреждает оператора о необходимости замены.

Материалы фильтрующих элементов

Материал	Особенности	Применение
Целлюлоза (бумага)	Низкая стоимость, хорошая фильтрация	Стандартные промышленные системы
Стекловолокно	Высокая эффективность, долгий срок службы	Системы с высокими требованиями к чистоте
Металлическая сетка	Многоразовая, прочная	Грубая очистка, всасывающие фильтры
Войлок	Хорошая грязеёмкость	Промышленные системы

Как выбрать гидравлический фильтр

Выбор гидравлического фильтра — ответственная задача, от которой зависит надёжность всей системы. Вот ключевые параметры, которые необходимо учитывать.

1. Место установки

Определите, где будет установлен фильтр: на всасывании, в напорной линии или на сливе. От этого зависит конструктивное исполнение и требования к давлению.

2. Рабочее давление

Место установки	Типичное давление	Требования к фильтру
Всасывание	Атмосферное или низкое	Низкое давление, грубая очистка
Напорная линия	До 450 бар	Высокое давление, прочный корпус
Сливная линия	До 10–20 бар	Низкое/среднее давление
Сапун	Атмосферное	Фильтрация воздуха

3. Тонкость фильтрации

Выбор тонкости фильтрации зависит от чувствительности компонентов гидросистемы.

Рекомендации по тонкости фильтрации:

Тип гидроустройства	Рекомендуемая тонкость, мкм
Высокоточные сервоклапаны	2–5
Пропорциональные клапаны	5–10
Стандартные распределители	10–25
Гидронасосы и моторы	10–25
Гидроцилиндры	10–25

Важно: чем тоньше фильтрация, тем выше качество очистки, но тем быстрее засоряется фильтр и выше перепад давления.

4. Пропускная способность

Фильтр должен пропускать весь расход масла, который подаёт насос (для полнопоточных фильтров). При недостаточной пропускной способности фильтр будет создавать избыточное сопротивление, что приведёт к падению давления и потерям мощности.

5. Перепад давления

При выборе фильтра важно учитывать допустимый перепад давления. Чистый фильтр имеет минимальное сопротивление. По мере засорения перепад растёт. При достижении критического значения (обычно 0,4–0,6 МПа) требуется замена фильтроэлемента.

6. Тип фильтрующего элемента

• Сменный картридж — экономичный вариант, меняется только элемент
• Навинчиваемый фильтр — простая замена, но дороже в эксплуатации

7. Наличие сигнализатора засорения

Современные фильтры оснащаются индикаторами засорения — механическими или электрическими. Это позволяет своевременно узнавать о необходимости замены фильтроэлемента, не дожидаясь аварии.

8. Условия эксплуатации

Учитывайте температуру масла, вязкость, агрессивность среды и другие факторы.

Обслуживание и замена гидравлических фильтров

Регулярное обслуживание гидравлических фильтров — это залог долгой и бесперебойной работы гидросистемы.

Когда менять фильтроэлемент

1. По сигналу индикатора засорения — самый надёжный способ.
2. По регламенту — через определённое количество моточасов (обычно 500–1000).
3. При плановой замене масла — рекомендуется менять одновременно с маслом.
4. При визуальных признаках — если масло заметно загрязнено.
5. В тяжёлых условиях — в пыльных цехах или при высокой температуре рекомендуется замена каждые 3–4 месяца.

Порядок замены фильтроэлемента

1. Отключите систему и сбросьте давление.
2. Подготовьте ёмкость для сбора остатков масла.
3. Снимите крышку корпуса фильтра.
4. Извлеките старый фильтрующий элемент.
5. Очистите корпус от отложений и грязи.
6. Проверьте новый элемент на отсутствие повреждений.
7. Установите новый фильтроэлемент в корпус.
8. Закройте крышку и проверьте герметичность.
9. Запустите систему и проверьте отсутствие утечек.

Важно: замена фильтроэлемента должна выполняться без разборки трубопроводов и слива рабочей жидкости из гидравлического бака.

Периодичность обслуживания

Условия эксплуатации	Рекомендуемая периодичность замены
Нормальные условия	По сигналу индикатора или через 500–1000 моточасов
Пыльные цеха, высокая температура	Каждые 3–4 месяца
Сезонная техника	Перед началом сезона
Высокоточные системы	Чаще, по результатам анализа масла

Типичные ошибки при выборе и эксплуатации

Ошибка	Последствия	Как избежать
Неверная тонкость фильтрации	При слишком тонкой — частые замены; при грубой — недостаточная очистка	Выбирайте по чувствительности компонентов системы
Недостаточная пропускная способность	Падение давления, потеря мощности	Рассчитывайте по расходу насоса с запасом 20–30%
Игнорирование сигнализатора засорения	Открытие байпасного клапана, работа без очистки	Своевременно реагируйте на сигналы
Замена только по времени, без контроля	Преждевременная замена (перерасход) или запоздалая (износ)	Используйте индикаторы засорения
Установка несовместимого фильтра	Утечки, повреждение системы	Проверяйте посадочные размеры и резьбу

Резюме

Гидравлические фильтры — это критически важный элемент любой гидравлической системы, обеспечивающий её надёжность, производительность и долговечность.

Главные выводы:

1. Загрязнения — главный враг гидросистемы. Фильтры удаляют механические частицы и продукты износа.
2. По месту установки фильтры делятся на всасывающие, напорные, сливные и сапуны.
3. По тонкости фильтрации различают грубую (до 100 мкм), среднюю (25–50 мкм) и тонкую (5–25 мкм).
4. При выборе учитывайте: место установки, рабочее давление, тонкость фильтрации, пропускную способность и условия эксплуатации.
5. Обслуживание — регулярная замена фильтроэлементов по сигналу индикатора засорения или по регламенту.

Главное правило: не экономьте на фильтрах и своевременно их меняйте. Стоимость нового фильтроэлемента несопоставима со стоимостью ремонта или замены гидронасоса или распределителя, вышедшего из строя из-за грязного масла.

Статья подготовлена специалистами ОмПромСервис — поставщика гидравлического и пневматического оборудования с 2018 года. В нашем каталоге представлены гидравлические фильтры различных типов — всасывающие, напорные, сливные и сапуны. По вопросам подбора и заказа обращайтесь к нашим менеджерам.
