Гидромотор — это объёмный гидродвигатель с вращательным движением выходного вала. Простыми словами, это устройство, которое преобразует энергию потока рабочей жидкости (масла под давлением) в механическую энергию вращения. Если гидронасос — это «сердце» гидросистемы, создающее давление, то гидромотор — это «мышцы», которые превращают это давление в полезную работу: вращение колёс экскаватора, лебёдки крана, шнека комбайна или вала станка.
Благодаря свойству обратимости роторных насосов, большинство гидромоторов по конструкции аналогичны гидронасосам. Однако при выборе гидромотора важно понимать, что не каждый насос подойдёт в качестве мотора — у них разные требования к дренажу, пусковым моментам и рабочим характеристикам.
Устройство и принцип работы гидромотора
Принцип работы любого гидромотора основан на том, что поток жидкости под давлением воздействует на рабочие поверхности (зубья шестерён, поршни, пластины), заставляя их перемещаться. Это перемещение через кривошипно-шатунный механизм или наклонную шайбу преобразуется во вращение выходного вала.
Основные элементы гидромотора:
| Элемент | Назначение |
| Корпус | Герметичный кожух, в котором размещены все рабочие элементы |
| Рабочий орган | Шестерни, поршни или пластины, непосредственно преобразующие энергию потока во вращение |
| Вал | Выходное звено, передающее крутящий момент на исполнительный механизм |
| Уплотнения | Обеспечивают герметичность и предотвращают утечки |
Гидромоторы могут быть регулируемыми и нерегулируемыми, одностороннего и двустороннего (реверсивного) вращения.
Классификация гидромоторов
Гидромоторы классифицируются по нескольким признакам. Наибольшее распространение получили шестерённые, пластинчатые, аксиально-поршневые и радиально-поршневые гидромоторы.
1. Шестерённые гидромоторы
Устройство: Две шестерни (ведущая и ведомая) находятся в зацеплении внутри корпуса.
Принцип работы: Масло под давлением поступает в корпус и воздействует на зубья шестерён, заставляя их вращаться. Ведущая шестерня передаёт вращение на выходной вал.
Характеристики:
- Давление: до 250–300 бар
- Частота вращения: до 10 000 об/мин
- Минимальная частота вращения: от 500 об/мин
- КПД: средний (до 88%)
Преимущества:
- Простая и надёжная конструкция
- Низкая стоимость
- Компактные размеры
Недостатки:
- Ограниченное рабочее давление
- Пульсации потока
- Фиксированный рабочий объём (нерегулируемые)
Применение: Тракторы, сельхозтехника, малые погрузчики, системы с умеренными требованиями к давлению.
2. Аксиально-поршневые гидромоторы
Устройство: Поршни расположены параллельно оси вращения в блоке цилиндров. Поршни опираются на наклонную шайбу (или блок цилиндров наклонён относительно оси вала).
Принцип работы: Масло под давлением поступает в цилиндры и воздействует на поршни. Поршни, скользя по наклонной шайбе, создают вращающий момент на блоке цилиндров и выходном валу.
Характеристики:
- Давление: до 450 бар
- КПД: высокий (до 95%)
- Минимальная частота вращения: от 60 об/мин
Преимущества:
- Очень высокое рабочее давление
- Высокий КПД
- Возможность регулировки рабочего объёма
Недостатки:
- Сложная и дорогая конструкция
- Высокая чувствительность к чистоте масла
- Требует квалифицированного обслуживания
Применение: Экскаваторы, бульдозеры, автокраны, тяжёлая техника, станки с ЧПУ.
3. Радиально-поршневые гидромоторы
Устройство: Поршни расположены радиально (перпендикулярно оси вала) в блоке цилиндров. Ротор вращается внутри статора или вокруг неподвижного распределительного вала.
Принцип работы: Масло под давлением поступает в цилиндры, воздействует на поршни, которые через кривошипно-шатунный механизм создают вращающий момент на валу.
Характеристики:
- Крутящий момент: до 45 000 Нм
- Давление: до 450 бар
- Относятся к высокомоментным (M > 2000 Н·м, n < 100 об/мин)
Преимущества:
- Очень высокий крутящий момент на низких оборотах
- Высокая надёжность и долговечность
- Плавная работа
Недостатки:
- Крупные габариты
- Сложная конструкция
- Высокая стоимость
Применение: Тяжёлая техника, гидропрессы, судовое оборудование, лебёдки.
4. Пластинчатые (шиберные) гидромоторы
Устройство: Ротор с радиальными пазами, в которых установлены подвижные пластины (шиберы).
Принцип работы: Масло под давлением воздействует на пластины, заставляя ротор вращаться.
Характеристики:
- Давление: до 250–300 бар
- Плавная работа, низкий уровень шума
Преимущества:
- Равномерная подача
- Низкий уровень шума
- Компактные размеры
Недостатки:
- Чувствительность к загрязнениям
- Ограниченное давление
Применение: Станки, прессы, системы с высокими требованиями к плавности хода.

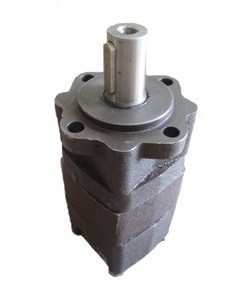

5. Героторные гидромоторы
Устройство: Работают по принципу внутреннего зацепления: внутренний ротор с наружными зубьями вращается внутри внешнего статора с внутренними зубьями. Разница в количестве зубьев создаёт рабочие камеры.
Характеристики:
- Давление: до 250 бар
- Крутящий момент: до 2000 Нм
Применение: Приводы вращения, рулевые механизмы, сельхозтехника.
Основные технические характеристики гидромоторов
При выборе гидромотора необходимо учитывать следующие ключевые параметры:
| Параметр | Что означает | В чём измеряется |
| Рабочий объём (V) | Объём жидкости, который мотор «потребляет» за один оборот вала | см³/об |
| Номинальное давление | Давление, при котором мотор гарантированно работает длительное время | МПа (бар) |
| Максимальное давление | Кратковременное давление, которое мотор выдерживает без разрушения | МПа (бар) |
| Номинальная частота вращения | Рекомендуемая скорость вращения вала | об/мин |
| Крутящий момент (M) | Вращающее усилие на выходном валу | Н·м |
| Потребляемый расход (Q) | Объём жидкости, необходимый для работы мотора | л/мин |
| Общий КПД | Отношение полезной мощности к затраченной | % |
| Мощность | Механическая мощность на выходном валу | кВт |
Как выбрать гидромотор: пошаговый алгоритм
Шаг 1. Определите требуемый крутящий момент
Рассчитайте, какой крутящий момент необходим вашему механизму. Для высокомоментных применений (лебёдки, приводы колёс) выбирайте радиально-поршневые или героторные моторы. Для высокооборотных применений — аксиально-поршневые или шестерённые.
Шаг 2. Определите требуемую частоту вращения
Если нужна высокая скорость вращения (до 10 000 об/мин) — выбирайте шестерённые моторы. Если нужна низкая скорость и высокий момент — радиально-поршневые.
Шаг 3. Определите рабочее давление
Убедитесь, что мотор рассчитан на давление вашей гидросистемы. Для систем до 250 бар подойдут шестерённые или пластинчатые. Для систем свыше 250 бар — только поршневые.
Шаг 4. Учтите условия эксплуатации
| Фактор | Рекомендация |
| Чистота масла | Поршневые моторы требуют фильтрации не грубее 10–20 мкм, шестерённые — до 40 мкм |
| Температура | Убедитесь, что мотор работает в вашем температурном диапазоне |
| Вязкость масла | Разные моторы рассчитаны на разную вязкость |
| Вибрации и нагрузки | Для тяжёлых условий выбирайте радиально-поршневые моторы |
Шаг 5. Определите необходимость регулировки
Если требуется изменять скорость или момент в процессе работы — выбирайте регулируемые моторы (обычно аксиально-поршневые). Если параметры постоянны — нерегулируемые.
Шаг 6. Оцените стоимость владения
Учитывайте не только цену мотора, но и стоимость обслуживания, доступность запчастей, требования к маслу и фильтрам.
Области применения гидромоторов
Гидромоторы широко применяются в различных отраслях промышленности и техники:
| Отрасль | Примеры оборудования |
| Строительная и дорожная техника | Экскаваторы, бульдозеры, автокраны, погрузчики |
| Сельское хозяйство | Комбайны, тракторы, самоходные опрыскиватели |
| Промышленность | Станки, прессы, конвейеры, роботы |
| Нефтегазовая отрасль | Приводы буровых установок, лебёдки |
| Транспорт | Приводы колёс дорожной и железнодорожной техники |
Гидромоторы применяются в технике значительно реже электромоторов, однако в ряде случаев имеют существенные преимущества: они меньше, легче при той же мощности, не боятся перегрузок и обеспечивают плавное регулирование скорости.
Типичные ошибки при выборе
| Ошибка | Последствия | Как избежать |
| Выбор мотора «на глаз» | Перегрузка или недостаточная мощность | Всегда рассчитывайте параметры |
| Недостаточный запас по давлению | Быстрый износ, выход из строя | Берите запас 15–20% |
| Игнорирование чистоты масла | Быстрый износ, особенно поршневых типов | Учитывайте требования к фильтрации |
| Неверный тип мотора | Низкая эффективность, быстрый износ | Выбирайте тип под конкретную задачу |
| Неправильное подключение дренажа | Повреждение уплотнений | Строго соблюдайте схему подключения |
Резюме
Гидромотор — это ключевой элемент гидропривода, преобразующий энергию потока масла в механическое вращение.
Главные выводы:
- Гидромоторы преобразуют гидравлическую энергию в механическую — вращение вала.
- Основные типы: шестерённые, аксиально-поршневые, радиально-поршневые, пластинчатые и героторные.
- Шестерённые — самые простые и дешёвые, до 250 бар.
- Аксиально-поршневые — высокое давление (до 450 бар) и высокий КПД (до 95%).
- Радиально-поршневые — высокомоментные, для тяжёлых условий.
- При выборе учитывайте: крутящий момент, частоту вращения, рабочее давление и условия эксплуатации.
Главное правило: гидромотор должен соответствовать параметрам вашей гидросистемы по давлению, расходу и требуемому моменту. Если сомневаетесь — проконсультируйтесь со специалистом.
