Пневмораспределители: устройство, классификация, принцип работы и критерии выбора

Пневмораспределитель — это ключевой элемент любой пневматической системы, своего рода «мозг», определяющий последовательность и логику работы исполнительных механизмов. Он управляет направлением, пуском и остановкой потоков сжатого воздуха, направляя его от источника к потребителю и обеспечивая сброс отработанного воздуха. От правильного выбора этого устройства напрямую зависят скорость, точность и энергоэффективность всего пневмоконтура.

В этой статье мы подробно разберём устройство, классификацию, принципы работы и ключевые критерии выбора пневмораспределителей.

Что такое пневмораспределитель и зачем он нужен

Пневмораспределитель — это устройство, предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Простыми словами, это «диспетчер», который решает, в какую сторону направить сжатый воздух и когда его пропустить.

Основные функции:

• Направление потока сжатого воздуха к исполнительным механизмам (пневмоцилиндрам, пневмодвигателям)
• Остановка подачи воздуха
• Сброс отработанного воздуха в атмосферу
• Обеспечение возвратно-поступательного движения исполнительных механизмов

Устройство и принцип работы

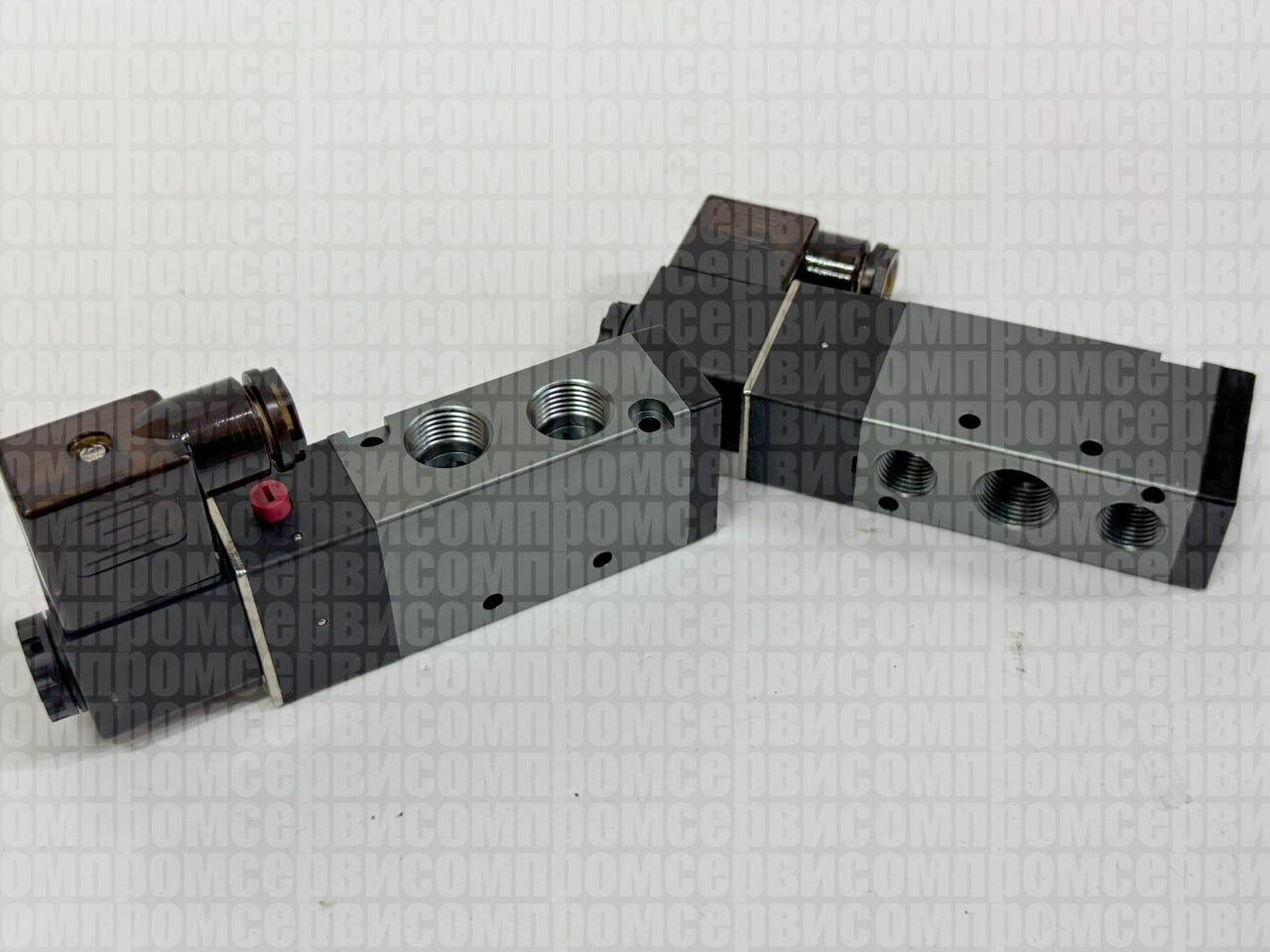

Наиболее распространённым в промышленности является золотниковый пневмораспределитель. Его основной рабочий орган — цилиндрический золотник, перемещающийся в точном расточенном отверстии корпуса.

Конструкция золотникового распределителя

Элемент	Назначение
Корпус	Содержит расточенное отверстие и порты (каналы)
Золотник	Цилиндрический элемент с поясками и канавками, перекрывающий или соединяющий порты
Порты (каналы)	Отверстия для подвода и отвода воздуха (P, A, B, R, S)
Привод управления	Механизм, смещающий золотник (электромагнит, пневмопривод, рычаг и т.д.)
Пружина возврата	Возвращает золотник в исходное положение (в моностабильных моделях)

Принцип работы

1. В исходном положении золотник находится в одной из позиций, соединяя определённые порты.
2. При подаче управляющего сигнала (электрического, пневматического или механического) золотник смещается.
3. В новом положении канавки и пояски золотника по-разному соединяют порты, перенаправляя поток воздуха.
4. После снятия управляющего сигнала пружина возвращает золотник в исходное положение (в моностабильных моделях).

Классификация пневмораспределителей

1. По числу каналов (портов) и позиций

Это наиболее важная характеристика, определяющая функциональные возможности распределителя. Обозначается двумя цифрами через дробь, например 3/2, 5/2 или 5/3:

• Первая цифра — количество каналов (портов) для подключения пневмолиний
• Вторая цифра — количество фиксированных положений, которые может занимать золотник

Основные типы распределителей

Тип	Каналы	Позиции	Назначение
2/2	2 (вход и выход)	2	Простейший клапан «открыто-закрыто»
3/2	3 (вход, выход, выхлоп)	2	Управление пневмоцилиндрами одностороннего действия
5/2	5 (вход, 2 выхода, 2 выхлопа)	2	Управление цилиндрами двустороннего действия
5/3	5 (вход, 2 выхода, 2 выхлопа)	3	Управление цилиндрами с возможностью остановки в промежуточном положении

2. По способу управления

Пневмораспределители классифицируются по типу управляющего воздействия, которое смещает золотник.

Типы управления

Тип управления	Способ переключения	Применение
Ручное	Кнопка, рычаг, тумблер, педаль	Наладка, единичное производство
Механическое	Контакт с движущейся частью (ролик, толкатель)	Простые автоматические циклы
Пневматическое	Вспомогательный пневмосигнал	Взрыво- и пожароопасные среды
Электромагнитное	Электрический сигнал на катушку соленоида	Станки с ЧПУ, автоматические линии
Электропневматическое	Комбинация электрического и пневматического управления	Сложные автоматизированные системы

3. По стабильности положения (моностабильные и бистабильные)

Тип	Особенности	Применение
Моностабильный (с пружинным возвратом)	Имеет одно устойчивое положение.При снятии сигнала возвращается в исходное положение под действием пружины	Системы, где безопасное состояние — обесточенное
Бистабильный (с памятью)	Сохраняет последнее положение после снятия сигнала. Имеет две катушки	Системы, где требуется сохранение положения при отключении питания

Важно: для систем противоаварийной защиты применение моностабильных распределителей не рекомендуется из-за риска самопроизвольного переключения.

4. По типу запорно-регулирующего элемента

Тип	Особенности
Золотниковые	Золотник цилиндрической формы. Наиболее распространённый тип
Клапанные (седельные)	Запорный элемент — клапан (тарельчатый, шариковый)

Как выбрать пневмораспределитель

1. Определите тип цилиндра

Тип цилиндра	Рекомендуемый распределитель
Одностороннего действия	3/2
Двустороннего действия	5/2 или 5/3

2. Учитывайте рабочее давление

Рабочее давление распределителя должно соответствовать давлению в вашей пневмосети. Стандартный диапазон — 0,2–1,0 МПа (2–10 бар).

3. Рассчитайте пропускную способность

Пропускная способность (Kv) должна обеспечивать необходимый расход воздуха для ваших цилиндров с запасом 20–30%. При выборе учитывайте:

• Диаметр и ход поршня цилиндра
• Требуемую скорость движения
• Количество одновременно работающих цилиндров

4. Выберите тип управления

Условие	Рекомендация
Ручное управление	Для наладки и простых операций
Автоматизация	Электромагнитное или электропневматическое
Взрывоопасная среда	Пневматическое
Станки с ЧПУ	Электромагнитное

5. Определите необходимость запоминания положения

Если требуется, чтобы распределитель сохранял положение после отключения питания — выбирайте бистабильный. Если безопасное состояние — обесточенное — моностабильный.

6. Проверьте стандарт монтажа

Убедитесь, что распределитель совместим с вашей монтажной плитой по стандарту.

Сравнительная таблица основных типов пневмораспределителей

Тип	Каналы	Позиции	Управление	Основное применение
3/2	3	2	Ручное, электромагнитное, пневматическое	Цилиндры одностороннего действия
5/2	5	2	Электромагнитное, пневматическое, ручное	Цилиндры двустороннего действия
5/3	5	3	Электромагнитное, пневматическое, ручное	Цилиндры с остановкой в промежуточном положении

Резюме

Пневмораспределитель — это ключевой элемент управления любой пневматической системой. От его правильного выбора зависят производительность, точность и надёжность всего оборудования.

Главные правила выбора:

1. Определите тип цилиндра (одностороннего или двустороннего действия)
2. Выберите подходящую функцию распределителя (3/2, 5/2 или 5/3)
3. Учитывайте рабочее давление и требуемый расход
4. Выберите тип управления под ваши задачи (ручное, механическое, пневматическое или электромагнитное)
5. Определитесь с необходимостью запоминания положения (моностабильный или бистабильный)
6. Убедитесь в совместимости по стандарту монтажа

Правильно подобранный пневмораспределитель обеспечит надёжную и бесперебойную работу вашего оборудования на долгие годы.
